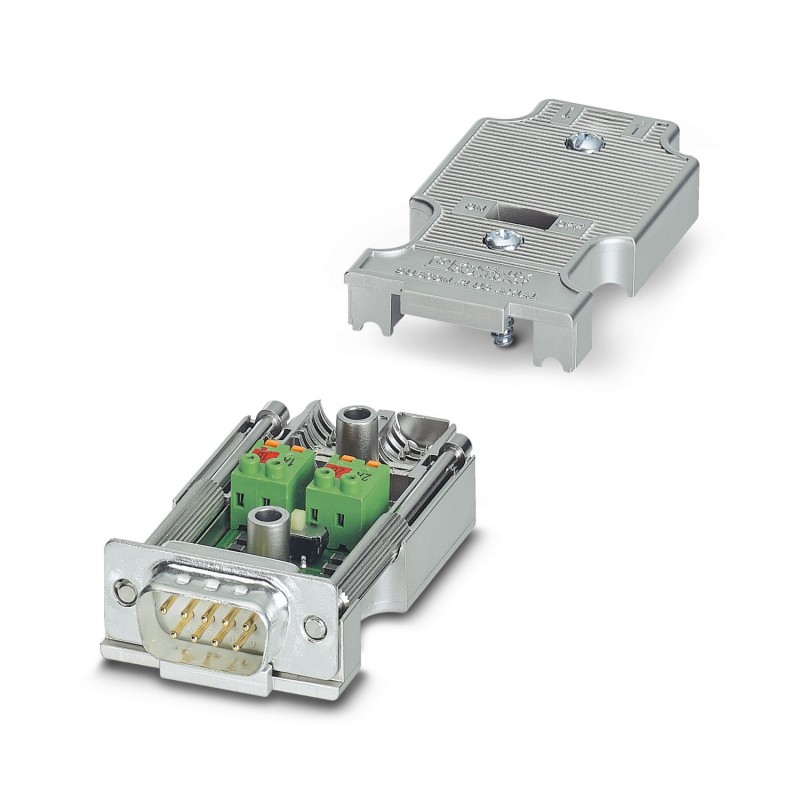

SUBCON-PLUS-PROFIB/AX 2744377 PHOENIX CONTACT Conector de barramento D-SUB
SUBCON-PLUS-PROFIB/AX
2744377
PHOENIX_CONTACT
Conector de barramento D-SUB
Conector D-SUB, 9 polos, macho, versão axial com duas entradas de cabos, sistema de barramento: PROFIBUS DP até 12 Mbits/s, resistor terminal conectável via interruptor deslizante, ocupação de pinos: 3, 5, 6, 8; Bornes com mola
Conector D-SUB, 9 pinos, versão axial com dois cabos de alimentação, sistema de barramento: PROFIBUS DP até 12 Mbit/s, resistor de terminação pode ser ativado por chave deslizante, atribuição de pinos: 3, 5, 6, 8; Terminais de Conexão Acoplados
Material de instalação de redes de telecomunicações DNT / FNT > Conector D-sub
Segurança e Comunicações
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2744377 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Chave comercial | 07 - |
| Página de catálogo | Página 375 (C-6-2017) |
| GTIN | 4017918818135 |
| Peso por unidade (exclusive embalagem) | 54,500 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | DE (Alemanha) |
Medidas
| Diâmetro de cabo máx. | 8,4 mm |
|---|---|
| Diâmetro de cabo mín. | 7,6 mm |
| Largura | 17 mm |
| Altura | 31,5 mm |
| Comprimento | 58,2 mm |
Condições ambiente
| Temperatura ambiente (funcionamento) | -20 °C ... 75 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -25 °C ... 80 °C |
| Altitude | 5000 m (Restrição, ver declaração do fabricante) |
| Grau de proteção | IP30 |
Geral
| Tensão UN | 5 V |
|---|---|
| Corrente nominal IN | 100 mA |
| Sistema Bus | PROFIBUS DP |
| Sinal | PROFIBUS |
| Ciclos de encaixe | > 200 |
| Parafusos de fixação SUBCON | 4-40 UNC |
| Torque de aperto | 0,4 Nm |
| Material caixa | ABS, metalizado |
| Configuração de pinos | 3, 5, 6, 8 |
| MTTF | 6706 Anos (Padrão SN 29500, temperatura: 25 °C, ciclo de trabalho: 21 % (5 dias/semana, 8 h/dia)) |
| 1817 Anos (Padrão SN 29500, temperatura: 40 °C, ciclo de trabalho: 34,25 % (5 dias/semana, 12 h/dia)) | |
| 155 Anos (Padrão SN 29500, temperatura: 40 °C, ciclo de trabalho: 100 % (7 dias/semana, 24 h/dia)) |
Dados de conexão
| Conexão | Conexão de encaixe D-SUB |
|---|---|
| Número de pólos | 9 |
| Tipo de conexão | Conector D-SUB |
| Resistor de terminação | 390 Ω |
| 220 Ω | |
| 390 Ω (comutável externamente) | |
| Torque de aperto | 0,4 Nm |
| Conexão | Conexão de circuito impresso |
| Tipo de conexão | conexão à mola |
| Perfil do condutor rígido mín. | 0,12 mm² |
| Perfil do condutor rígido máx. | 0,5 mm² |
| Bitola do condutor AWG mín. | 26 |
| Bitola do condutor AWG máx. | 20 |
| Comprimento de isolamento | 9 mm |
| Torque de aperto | 0,4 Nm |
Normas e disposições
| Livre de substâncias nocivas à película de verniz | segundo a norma central VW-Audi-Seat P-VW 3.10.7 57 65 0 |
|---|---|
| Conexão conforme norma | CUL |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| Teste de gases nocivos | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027440302eCl@ss 8.027440302eCl@ss 9.027440302
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 9 |
| Tipo de contacto (EF001587) | Masculino |
