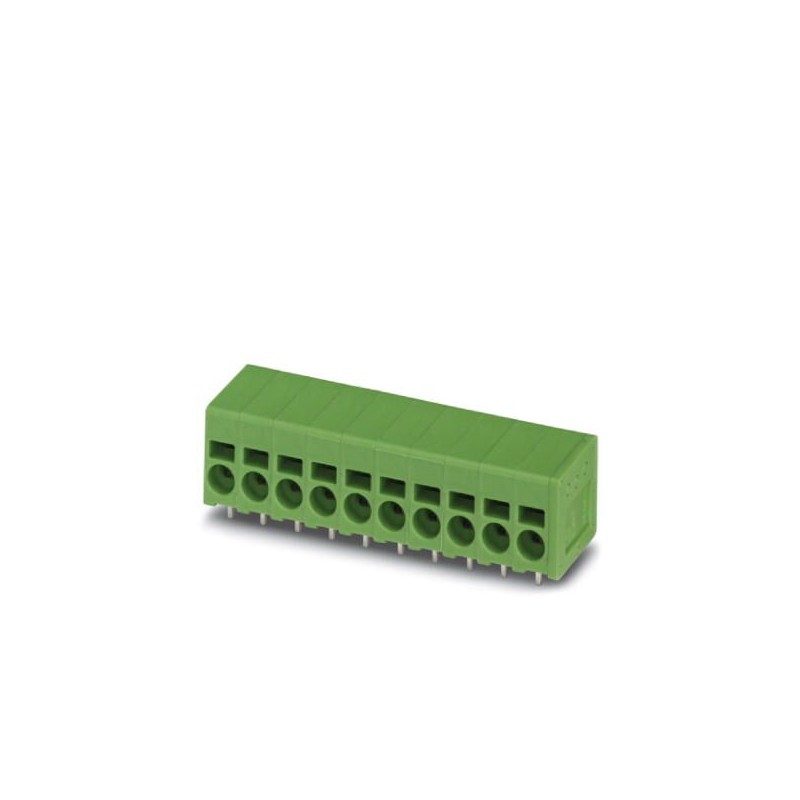

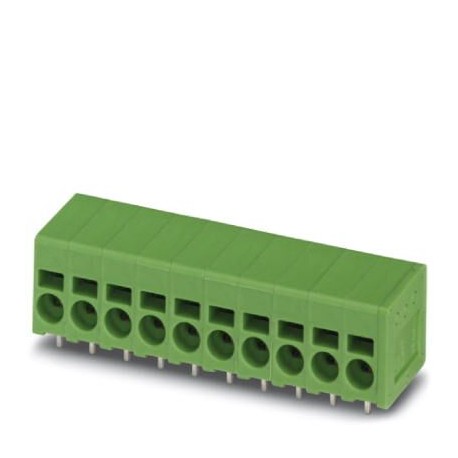

SPT 2,5/17-H-5,0 1716673 PHOENIX CONTACT Do PWB bloco terminal
SPT 2,5/17-H-5,0
1716673
PHOENIX_CONTACT
20
Produto sob demanda, sem reembolso.
Do PWB bloco terminal
Régua de terminais para placa de circuito impresso, corrente nominal: 24 A, tensão nominal (III/2): 400 V, seção nominal: 2,5 mm², número de potenciais: 17, número de linhas: 1, número de polos por linha: 17, família de artigos: SPT 2,5/.. -H, passo: 5 mm, tipo de conexão: Conexão de mola push-in, montagem: Solda por onda, direção de conexão do condutor/placa de circuito impresso: 0 °, cor: verde, Arranjo de pinos: Arranjo de pinos lineares, Comprimento do pino [P]: 2,5 mm, número de pinos de solda por potencial: 2, tipo de embalagem: caixa
PCB terminal block, nominal current: 24 A, rated voltage (III/2): 400 V, nominal cross section: 2.5 mm², pitch: 5 mm, number of positions: 17, connection method: Push-in spring connection, mounting: Wave soldering, conductor/PCB connection direction: 0 °, color: green, Pin layout: Linear double pinning, Solder pin [P]: 2.5 mm
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Chave de encomenda | 1716673 |
|---|---|
| Quantidade de embalagem | 1 |
| GTIN (EAN) | 4055626450322 |
| Número do imposto alfandegário | 85369010 |
Item properties
| Brief article description | PCB terminal block |
|---|---|
| Range of articles | SPT 2,5/..-H |
| Pitch | 5 mm |
| Number of positions | 17 |
| Connection method | Push-in spring connection |
| Mounting type | Wave soldering |
| Pin layout | Linear double pinning |
| Number of levels | 1 |
| Number of connections | 17 |
| Number of potentials | 17 |
Electrical parameters
| Nominal current | 24 A |
|---|---|
| Nom. voltage | 400 V |
| Rated voltage | 250 V |
| Rated voltage (III/2) | 400 V |
| Rated voltage (II/2) | 630 V |
| Rated surge voltage (III/3) | 4 kV |
| Rated surge voltage (III/2) | 4 kV |
| Rated surge voltage (II/2) | 4 kV |
Connection capacity
| Connection method | Push-in spring connection |
|---|---|
| Conductor cross section solid | 0.2 mm² ... 4 mm² |
| Conductor cross section flexible | 0.2 mm² ... 2.5 mm² |
| Conductor cross section AWG / kcmil | 24 ... 12 |
| Conductor cross section flexible, with ferrule without plastic sleeve | 0.25 mm² ... 2.5 mm² (Stripping length 8 mm) |
| Conductor cross section, flexible, with ferrule, with plastic sleeve | 0.25 mm² ... 1.5 mm² (Stripping length 8 mm) |
| Stripping length | 10 mm |
Material data - contact
| Note | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Contact material | Cu alloy |
| Surface characteristics | hot-dip tin-plated |
| Metal surface terminal point (top layer) | Tin (4 - 8 µm Sn) |
| Metal surface soldering area (top layer) | Tin (4 - 8 µm Sn) |
Material data - housing
| Housing color | green (6021) |
|---|---|
| Insulating material | PA |
| Insulating material group | I |
| CTI according to IEC 60112 | 600 |
| Flammability rating according to UL 94 | V0 |
| Glow wire flammability index GWFI according to EN 60695-2-12 | 850 |
| Glow wire ignition temperature GWIT according to EN 60695-2-13 | 775 |
| Temperature for the ball pressure test according to EN 60695-10-2 | 125 °C |
Dimensions for the product
| Dimensional drawing |  |
|---|---|
| Length [ l ] | 14.4 mm |
| Width [ w ] | 86.4 mm |
| Height [ h ] | 16 mm |
| Pitch | 5 mm |
| Height (without solder pin) | 13.5 mm |
| Solder pin [P] | 2.5 mm |
| Pin spacing | 8.2 mm |
| Pin dimensions | 0.8 x 0.8 mm |
| Dimension a | 80 mm |
Packaging information
| Type of packaging | packed in cardboard |
|---|---|
| Pieces per package | 50 |
| Denomination packing units | Pcs. |
General product information
| Type of note | Note on application |
|---|---|
| Note | Rated insulation voltages with pitch spacer RZ-SPT-2,5-2,5: 400 V (III/3), 630 V (III/2), 1000 V (II/2) RZ-SPT-2,5-5,0: 630 V (III/3), 800 V (III/2), 1000 V (II/2) |
Ambient conditions
| Ambient temperature (storage/transport) | -40 °C ... 70 °C |
|---|---|
| Ambient temperature (assembly) | -5 °C ... 100 °C |
| Ambient temperature (operation) | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
Termination and connection method
| Connection test | IEC 60998-2-2:2002-12 |
|---|---|
| Test result | Test passed |
| Test for conductor damage and slackening | IEC 60998-2-2:2002-12 |
| Test passed |
Pull-out test
| Pull-out test | IEC 60998-2-2:2002-12 |
|---|---|
| Test passed | |
| Conductor cross section / conductor type / tensile force | 0.2 mm² / solid / > 10 N |
| 0.2 mm² / flexible / > 10 N | |
| 4 mm² / solid / > 60 N | |
| 2.5 mm² / flexible / > 50 N |
Electrical tests
| Rated current | 24 A |
|---|---|
| Conductor cross section | 2.5 mm² |
| Rated voltage (III/2) | 400 V |
| Rated surge voltage (III/2) | 4 kV |
Air clearances and creepage distances
| Clearances and creepage distances | IEC 60664-1:2007-04 |
|---|---|
| Specification | IEC 60664-1:2007-04 |
| Minimum clearance - inhomogeneous field (III/3) | 3 mm |
| Minimum clearance - inhomogeneous field (III/2) | 3 mm |
| Minimum clearance - inhomogeneous field (II/2) | 3 mm |
| Minimum creepage distance value (III/3) | 3.2 mm |
| Minimum creepage distance value (III/2) | 3 mm |
| Minimum creepage distance value (II/2) | 3.2 mm |
Vibration test
| Specification | IEC 60068-2-6:1995-03 |
|---|---|
| Result | Test passed |
| Frequency | 10 - 150 - 10 Hz |
| Sweep speed | 1 octave/min |
| Amplitude | 0.35 mm (10 - 60.1 Hz) |
| Acceleration | 5 g (60.1 - 150 Hz) |
| Test duration per axis | 2.5 h |
Resistance to ageing, humidity and penetration of solids
| Dry heat | 168 h/100°C |
|---|---|
| Humid heat | 48 h/30 °C/92 % |
Environmental Product Compliance
| China RoHS | Environmentally friendly use period: unlimited = EFUP-e |
|---|---|
| No hazardous substances above threshold values |
Classificações
eCl@ss
| eCl@ss 5.1 | 27261100 |
|---|---|
| eCl@ss 6.0 | 27261100 |
| eCl@ss 7.0 | 27440401 |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
| Característica | Valor |
|---|---|
| Altura (EF000040) | 16 mm |
| Número de conexões elétricas (EF008252) | 17 |
| Número de níveis (EF002659) | 1 |
| Dimensão das conexões (EF006827) | 5 mm |
| Corrente nominal especificada In (EF008250) | 24 A |
| Tensão especificada de funcionamento (EF000228) | 400 V |
| Tensão especificada de pico (EF002993) | 4 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Tipo de conexão do driver (EF006821) | Conexão por terminal de mola |
| Secção da ligação de cabo rígido (EF007337) | 0.2 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.25 mm² |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.2 mm² |
| Secção da ligação de cabo flexível (EF007343) | 4 mm² |
| Tipo de conexão da placa de circuito (EF006822) | Conexão por solda |
| Material da superfície de conexão (EF006826) | Estanho |
| Diâmetro do pino de conexão (EF006823) | 1.2 mm |
| Comprimento do pino (EF006825) | 2.5 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Verde |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de fixação PCB (EF008226) | Contato de conexão |
| Tipo de aperto da fixação (EF002442) | Solda |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
