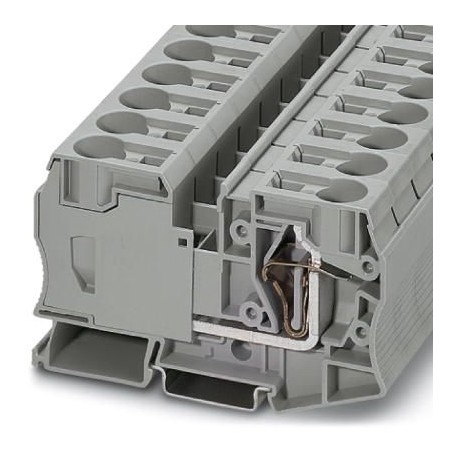

ST 35 3036178 PHOENIX CONTACT Borne de passagem Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

ST 35 3036178 PHOENIX CONTACT Borne de passagem

ST 35

3036178

PHOENIX_CONTACT

10

Borne de passagem

Terminal de passagem, tensão nominal: 1000 V, corrente nominal: 125 A, número de ligações: 2, tipo de ligação: Ligação de mola, 1.º andar, Secção de dimensionamento: 35 mm², secção transversal: 2,5 mm² - 35 mm², classe de instalação: NS 35/7,5, NS 35/15, cor: cinzento

Feed-through terminal block, nom. voltage: 1000 V, nominal current: 125 A, number of connections: 2, connection method: Spring-cage connection, 1 level, Rated cross section: 35 mm2, cross section: 2.5 mm2 - 35 mm2, mounting type: NS 35/7,5, NS 35/15, color: gray

Mais detalhes


Blocos de terminais > Terminal de conexão de passagem

Terminais

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $282.72
Preço unitário: $28.27
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


Dados técnicos
Product properties
Product typeFeed-through terminal block
Product familyST
Number of connections2
Number of rows1
Potentials1
Data management status
Article revision14
Insulation characteristics
Overvoltage categoryIII
Degree of pollution3
Electrical properties
Rated surge voltage8 kV
Maximum power dissipation for nominal condition4.06 W
Connection data
Number of connections per level2
Nominal cross section35 mm²
1 level
Stripping length25 mm
Internal cylindrical gageA8
Connection in acc. with standardIEC 60947-7-1
Conductor cross section rigid2.5 mm² ... 35 mm²
Cross section AWG12 ... 2 (converted acc. to IEC)
Conductor cross section flexible2.5 mm² ... 35 mm²
Conductor cross section, flexible [AWG]12 ... 2 (converted acc. to IEC)
Conductor cross-section flexible (ferrule without plastic sleeve)2.5 mm² ... 35 mm²
Flexible conductor cross section (ferrule with plastic sleeve)2.5 mm² ... 35 mm²
2 conductors with the same cross section, flexible, with TWIN ferrule with plastic sleeve2.5 mm² ... 10 mm²
Nominal current125 A
Maximum load current125 A (with 35 mm² conductor cross section)
Nominal voltage1000 V
NoteThe supply from the ST 35 terminal block to the ST 16 TWIN terminal block with the RB-ST 35 reducing bridge is single-sided only.
In the case of a central supply, the D-ST 16-TWIN cover cannot be bridged via the reducing bridge.
Nominal cross section35 mm²
Ex data
Rated data (ATEX/IECEx)
Identification II 2 GD  Ex eb IIC Gb
Operating temperature range-60 °C ... 110 °C
Ex-certified accessories1206612 SZF 3-1,0X5,5
3022276 CLIPFIX 35-5
3022218 CLIPFIX 35
List of bridgesPlug-in bridge / FBS 2-16 / 3005963
Bridge data85.5 A / 35 mm²
Ex temperature increase40 K (118.6 A / 35 mm²)
Rated voltage690 V
for bridging with bridge690 V
Rated insulation voltage630 V
output(Permanent)
Ex level General
Rated current107.5 A
Maximum load current107.5 A
Contact resistance0.21 mΩ
Ex connection data General
Nominal cross section35 mm²
Rated cross section AWG2
Connection capacity rigid2.5 mm² ... 35 mm²
Connection capacity AWG14 ... 2
Connection capacity flexible2.5 mm² ... 35 mm²
Connection capacity AWG14 ... 2
Dimensions
Width16 mm
Height100 mm
Depth on NS 35/7,559 mm
Depth on NS 35/1566.5 mm
Material specifications
Colorgray (RAL 7042)
Flammability rating according to UL 94V0
Insulating material groupI
Insulating materialPA
Static insulating material application in cold-60 °C
Temperature index of insulation material (DIN EN 60216-1 (VDE 0304-21))125 °C
Relative insulation material temperature index (Elec., UL 746 B)130 °C
Fire protection for rail vehicles (DIN EN 45545-2) R22HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R23HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R24HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R26HL 1 - HL 3
Calorimetric heat release NFPA 130 (ASTM E 1354)27,5 MJ/kg
Surface flammability NFPA 130 (ASTM E 162)passed
Specific optical density of smoke NFPA 130 (ASTM E 662)passed
Smoke gas toxicity NFPA 130 (SMP 800C)passed
Electrical tests
Surge voltage test
Test voltage setpoint9.8 kV
ResultTest passed
Temperature-rise test
Requirement temperature-rise testIncrease in temperature ≤ 45 K
ResultTest passed
Short-time withstand current 35 mm²4.2 kA
ResultTest passed
Power-frequency withstand voltage
Test voltage setpoint2.2 kV
ResultTest passed
Mechanical properties
Mechanical data
Open side panelNo
Mechanical tests
Mechanical strength
ResultTest passed
Attachment on the carrier
DIN rail/fixing supportNS 35
Test force setpoint10 N
ResultTest passed
Test for conductor damage and slackening
Rotation speed10 rpm
Revolutions135
Conductor cross section/weight2.5 mm² / 0.7 kg
35 mm² / 6.8 kg
ResultTest passed
Environmental and real-life conditions
Aging
Temperature cycles192
ResultTest passed
Needle-flame test
Time of exposure30 s
ResultTest passed
Oscillation/broadband noise
SpecificationDIN EN 50155 (VDE 0115-200):2008-03
SpectrumService life test category 2, bogie-mounted
Frequencyf1= 5 Hz to f2= 250 Hz
ASD level6.12 (m/s²)²/Hz
Acceleration3.12g
Test duration per axis5 h
Test directionsX-, Y- and Z-axis
ResultTest passed
Shocks
SpecificationDIN EN 50155 (VDE 0115-200):2008-03
Pulse shapeHalf-sine
Acceleration30g
Shock duration18 ms
Number of shocks per direction3
Test directionsX-, Y- and Z-axis (pos. and neg.)
ResultTest passed
Ambient conditions
Ambient temperature (operation)-60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.)
Ambient temperature (storage/transport)-25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C)
Ambient temperature (assembly)-5 °C ... 70 °C
Ambient temperature (actuation)-5 °C ... 70 °C
Permissible humidity (operation)20 % ... 90 %
Permissible humidity (storage/transport)30 % ... 70 %
Standards and regulations
Connection in acc. with standardIEC 60947-7-1
Mounting
Mounting typeNS 35/7,5
NS 35/15

ETIM for 3036178 Bloco de terminais (EC000897)
Característica Valor
Secção de condutor de fio fino de ligação sem ponteira (EF007341) 2.5 mm²
Secção do condutor de fio fino de ligação com ponteira (EF007339) 2.5 mm²
Secção da ligação de cabo rígido (EF007337) 2.5 mm²
Corrente nominal especificada In (EF008250) 125 A
Tensão especificada de funcionamento (EF000228) 1000 V
Tipo de ligação elétrica 1 (EF002526) Conexão por terminal de mola
Tipo de ligação elétrica 2 (EF002527) Conexão por terminal de mola
Número de fixações por nível (EF002660) 2
Adequado para material condutor (EF012572) Alumínio/cobre
Método de montagem (EF000003) Perfil DIN 35 mm
Material do corpo isolante (EF007543) Outro
Temperatura de operação (EF002393) -60 °C
Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) V0
Largura (EF000008) 16 mm
Altura (EF000040) 100 mm
Profundidade (EF000049) 59 mm
Versão à prova de explosão 'Ex e' (EF008498) Sim
Placa de fecho necessária (EF002525) Não
Cor (EF000007) Cinzento
Níveis ligados internamente (EF002661) Sim

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG PHOENIX TERMINAL BLOCKS EN.pdf 69 Mbytes
PHOENIX CONTACT-3036178-ST 35 125 Kbytes PHOENIX CONTACT-3036178-ST 35
