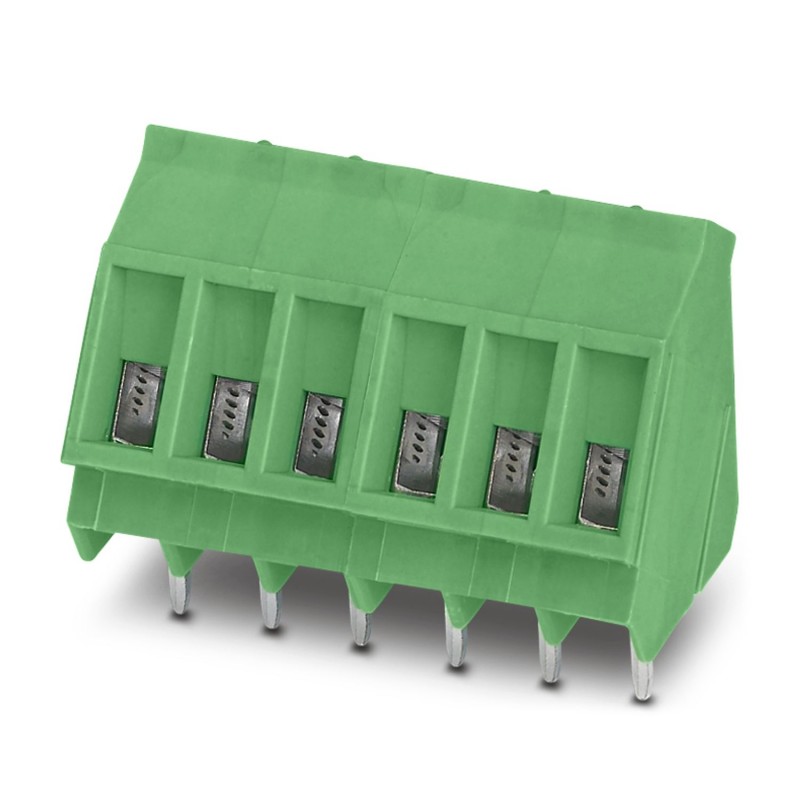

SMKDS 3/15-5,08 1809607 PHOENIX CONTACT Do PWB bloco terminal
SMKDS 3/15-5,08
1809607
PHOENIX_CONTACT
50
Produto sob demanda, sem reembolso.
Do PWB bloco terminal
Régua de terminais para placa de circuito impresso, corrente nominal: 24 A, tensão nominal (III/2): 400 V, seção transversal nominal: 2,5 mm², número de potenciais: 15, número de linhas: 1, número de polos por linha: 15, família de artigos: SMKDS 3, passo: 5,08 mm, tipo de conexão: Conexão roscada com cápsula de tração, método de fixação roscada: L Ranhura longitudinal, montagem: Solda por onda, direção de conexão condutor/placa de circuito impresso: 55 °, cor: verde, Disposição dos pinos: Arranjo linear dos pinos, Comprimento dos pinos [P]: 4,5 mm, número de pinos de solda por potencial: 1, tipo de embalagem: caixa
Terminal da PCB, corrente nominal: 24 A, tensão nominal (III/2): 400 V, seção transversal nominal: 2,5 mm2, número de potenciais: 15, número de linhas: 1, número de polos por fileira: 15, família de itens: SMKDS 3, passo 5,08 mm, tipo de conexão: conexão por parafuso com manga de puxar, forma de ataque por parafuso: slot longitudinal em L, montagem: soldagem por ondas, placa de direção condutor/conexão: 55°, cor: verde, arranjo dos pinos: fixação linear, comprimento do pino [P]: 4,5 mm, número de pinos de solda por potencial: 1, tipo de embalagem: embalado
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | E um milhões oitocentos e nove mil seiscentos e sete |
|---|---|
| Embalagem da unidade | 50 pc |
| GTIN | Quatro trilhões de quarenta e seis bilhões, trezentos e cinqüenta e seis milhões, setecentos e vinte sete mil cento e cinco |
| Peso por Peça (excluindo embalagem) | 28.000 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e nove mil e dez |
| País de origem | DE (Alemanha) |
Dimensões
| Comprimento [ l ] | 16 mm |
|---|---|
| Campo | 5.08 mm |
| Dimensão um | 71.12 mm |
| Largura [ w ] | 76.2 mm |
| Altura | 18 mm |
| Altura [ h ] | 22,5 mm |
| Solda do pino [P] | 4,5 mm |
| Diâmetro do furo | 1.3 mm |
Geral
| Gama de artigos | SMKDS 3 |
|---|---|
| Nominal a tensão de pico (III/3) | 4 kV |
| Nominal a tensão de pico (III/2) | 4 kV |
| Nominal a tensão de pico (II/2) | 4 kV |
| Tensão nominal (III/3) | 250 V |
| Tensão nominal (III/2) | 400 V |
| Tensão nominal (II/2) | 630 V |
| Conexão em acc. com o padrão de | PT-VDE |
| Corrente Nominal euN | 24 A |
| Nominal da seção transversal do | 2,5 mm2 |
| Solda do pino de superfície | |
| Interno cilíndrico gage | A3 |
| Comprimento de decapagem | 8 mm |
| Número de posições | Quinze |
| Rosca de parafuso | M3 |
| Torque de aperto, o min. | 0,5 Nm |
| Torque de aperto máx. | 0,6 Nm |
Ligação de dados
| Condutor de seção transversal AWG min. | Vinte e quatro |
|---|---|
| Condutor de seção transversal AWG max. | Doze |
| 2 condutores com a mesma seção transversal, sólido min. | 0,2 mm2 |
| 2 condutores com a mesma seção transversal, sólido max. | 1,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado min. | 0,2 mm2 |
| 2 condutores com a mesma seção transversal, encalhado max. | 1,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, virolas, sem manga de plástico, min. | 0,25 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, virolas, sem manga de plástico, max. | 0,75 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, TWIN anilhas com manga de plástico, min. | 0,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, TWIN anilhas com manga de plástico, max. | 1,5 mm2 |
Ambiental De Conformidade Do Produto
| Alcançar SVHC | Levar 7439-92-1 |
|---|---|
| China RoHS | Ambientalmente Amigável Período De Utilização = 50 |
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Classificações
eCl@ss 4.0Vinte e sete milhões cento e quarenta e um mil cento e onzeeCl@ss 4.1Vinte e sete milhões cento e quarenta e um mil cento e noveeCl@ss 5.0Vinte e sete milhões cento e quarenta e um mil cento e noventaeCl@ss 5.1Vinte e sete milhões, duzentos e sessenta e um mil e cemeCl@ss 6.0Vinte e sete milhões, duzentos e sessenta e um mil e cemeCl@ss 7.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos umeCl@ss 8.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos umeCl@ss 9.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos um
UNSPSC 6.01Trinta milhões, duzentos e onze mil oitocentos e umUNSPSC 7.0901Trinta e nove milhões cento e vinte e um mil quatrocentos e trinta e doisUNSPSC 11Trinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois12.01 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois13.2 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
