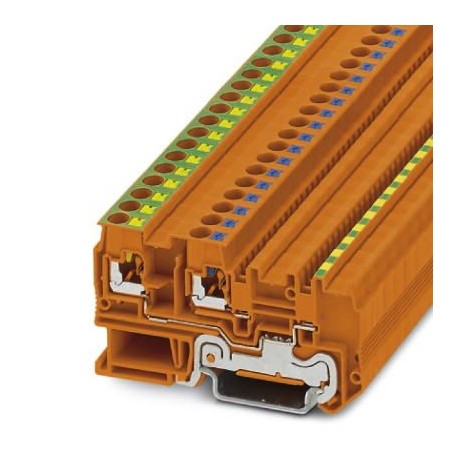

PHOENIX_CONTACT PTIO-IN 2,5/3-PE OG 3244560 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PTIO-IN 2,5/3-PE OG 3244560 PHOENIX CONTACT Bornes para sensores/atuadores

Name: PTIO-IN 2,5/3-PE OG 3244560 PHOENIX CONTACT Bornes para sensores/atuadores
Brand: PHOENIX_CONTACT
SKU: PHO3244560
Price: 5.69 EUR
Availability: OutOfStock

Referência: PTIO-IN 2,5/3-PE OG

Código: 3244560

Fabricante: PHOENIX_CONTACT

Descrição:

Bornes para sensores/atuadores

Régua de terminais para detectores/atuadores, Terminal de potência com função condutora de aterramento, tensão nominal: 250 V, corrente nominal: 20 A, número de conexões: 2, tipo de conexão: Conexão push-in, Seção transversal de dimensionamento: 2,5 mm², seção transversal: 0,2 mm² - 4 mm², classe de montagem: NS 35/7,5, NS 35/15, cor: laranja

Categorias:

Blocos de terminais > Bloco de terminais para o iniciador/atuador
PHOENIX_CONTACT > Terminais

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Mais informação
ETIM
PDF
Avaliações

Garantia, reparação e devolução.

Preço total: 56,86 €

Preço unitário: 5,686 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Descontos adicionais para clientes registados.Cadastre-se e os preços serão atualizados automaticamente.

Calcule o preço por quantidade

Quantidade	Preço

Prazo padrão: 2-3 semanas.

Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.
Qualquier modificação nos prazos de entrega uma vez tratado o pedido lhe sería informado.
A este prazo ha que acrescentar o tempo de transito desde o nosso centro logístico at á sua empresa.

JÁ VISTOS

MAIS INFORMAÇÃO

Dados comerciais

Código do pedido	3244560
Quantidade de embalagem (VPE)	10 Unid
Quantidade mínima de pedido	10 Unid
GTIN	4055626014418
Peso por unidade (exclusive embalagem)	13,726 GRM
Número do imposto alfandegário	85369010
País de origem	PL (Polônia)

Geral

Número de níveis	3
Número de conexões	2
Potenciais	2
Bitola nominal	2,5 mm²
Cor	laranja
Material isolante	PA
Classe de inflamabilidade conforme UL 94	V0
Corrente de carga máxima	20 A
Tensão de choque de dimensionamento	4 kV
Grau de impurezas	3
Categoria de sobretensão	III
Grupo de material isolante	I
Potência de dissipação máxima com condição nominal	0,77 W (em caso de conexão de vários níveis, o valor se multiplica)
Corrente de carga máxima	20 A
Corrente nominal I_N	20 A
Tensão U_N	250 V
Parede lateral aberta	Sim
Especificação de teste Proteção contra toque	DIN EN 50274 (VDE 0660-514):2002-11
Proteção para as costas da mão	assegura
Proteção para dedos	assegura
Resultado Teste de tensão de impulso	Aprovado no teste
Teste de tensão de impulso Valor de referência	4,8 kV
Resultado do teste de tensão alternada suportável	Aprovado no teste
Tensão alternada suportável valor de referência	1,5 kV
Resultado do teste da resistência mecânica de pontos de contato (5 conexões dos condutores)	Aprovado no teste
Resultado Teste de flexão	Aprovado no teste
Teste de flexão Velocidade de rotação	10 U/min
Teste de flexão Rotações	135
Teste de flexão Bitola do condutor/peso	0,2 mm²/0,2 kg
	2,5 mm²/0,7 kg
	4 mm²/0,9 kg
Resultado Teste de tração	Aprovado no teste
Teste de tração bitola de condutor	0,2 mm²
Força de tração Valor de referência	10 N
Teste de tração bitola de condutor	2,5 mm²
Força de tração Valor de referência	50 N
Teste de tração bitola de condutor	4 mm²
Força de tração Valor de referência	60 N
Resultado do assento fixo na base de fixação	Aprovado no teste
Assento fixo no apoio de fixação	NS 35
Valor de referência	1 N
Resultado do teste de queda de tensão	Aprovado no teste
Resultado do teste de aquecimento	Aprovado no teste
Resultado Resistência ao curto-circuito	Aprovado no teste
Teste da resistência ao curto-circuito Bitola do condutor	4 mm²
Resistência ao curto-circuito	0,36 kA
Teste da resistência ao curto-circuito Bitola do condutor	4 mm²
Resistência ao curto-circuito	0,48 kA
Resultado Teste térmico	Aprovado no teste
Teste de envelhecimento para fileiras de terminais sem parafuso Ciclos de temperatura	192
Prova das características térmicas (chama de agulha) Duração de atuação	10 s
Resultado Teste de envelhecimento	Aprovado no teste
Resultado Teste Balancins, ruído de banda larga	Aprovado no teste
Especificação de teste Balancins, ruído de banda larga	DIN EN 50155 (VDE 0115-200):2008-03
Espectro de teste	Teste de vida útil de categoria 2, na plataforma rotativa
Frequência de teste	f₁= 5 Hz a f₂= 250 Hz
Nível ASD	6,12 (m/s²)²/Hz
Aceleração	3,12 g
Duração do teste por eixo	5 h
Direções de teste	Eixo X, Y e Z
Resultado Teste de choque	Aprovado no teste
Especificação de teste Teste de choque	DIN EN 50155 (VDE 0115-200):2008-03
Tipo de choque	Semi-seno
Aceleração	30g
Duração do choque	18 ms
Número de choques por direção	3
Direções de teste	Eixo X, Y e Z (positivo e negativo)
Índice de temperatura relativa do material de isolamento (Elec., UL 746 B)	130 °C
Índice de temperatura do material de isolamento (DIN EN 60216-1 (VDE 0304-21))	130 °C
Aplicação estática do material isolante	-60 °C

Medidas

Largura	7 mm
Largura da tampa	2,2 mm
Comprimento	74,4 mm
Altura NS 35/7,5	41,5 mm
Altura NS 35/15	49 mm

Dados de conexão

Nota	Observe a capacidade de corrente dos trilhos de fixação.
Tipo de conexão	Conexão Push-in
Conexão conforme norma	IEC 60947-7-1/IEC 60947-7-2
Perfil do condutor rígido mín.	0,2 mm²
Perfil do condutor rígido máx.	4 mm²
Bitola do condutor AWG mín.	24
Bitola do condutor AWG máx.	12
Bitola do condutor flexível mín.	0,2 mm²
Bitola do condutor flexível máx.	2,5 mm²
Bitola do condutor flexível AWG mín.	24
Bitola do condutor flexível AWG máx.	14
Perfil do condutor flexível com terminal tubular sem isolação de plástico mín.	0,2 mm²
Perfil do condutor flexível com terminal tubular sem isolação de plástico máx.	2,5 mm²
Perfil do condutor flexível com terminal tubular com isolação de plástico mín.	0,2 mm²
Perfil do condutor flexível com terminal tubular com isolação de plástico máx.	2,5 mm²
2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico máx.	0,5 mm²
Comprimento de decapagem	8 mm ... 10 mm
Pino calibrador	A3

Normas e disposições

Conexão conforme norma	IEC 60947-7-1/IEC 60947-7-2
Classe de inflamabilidade conforme UL 94	V0

Environmental Product Compliance

China RoHS	Período para uso previsto: ilimitado = EFUP-e
	Sem substâncias perigosas acima dos valores limite

Classificações

eCl@ss 4.027141118eCl@ss 4.127141118eCl@ss 5.027141118eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141128eCl@ss 8.027141128eCl@ss 9.027141128

ETIM 3.0EC000897ETIM 4.0EC000897ETIM 5.0EC000900ETIM 6.0EC000900

UNSPSC 6.0130211811UNSPSC 7.090139121410UNSPSC 1139121410UNSPSC 12.0139121410UNSPSC 13.239121410

ETIM for 3244560 Bloco de terminais (EC000900)

Nome da característicaSecção de condutor de fio fino de ligação sem ponteira (EF007341)

Valor da característica0.2 mm²

Nome da característicaSecção do condutor de fio fino de ligação com ponteira (EF007339)

Valor da característica0.2 mm²

Nome da característicaSecção da ligação de cabo rígido (EF007337)

Valor da característica0.2 mm²

Nome da característicaCorrente nominal especificada In (EF008250)

Valor da característica20 A

Nome da característicaTensão especificada de funcionamento (EF000228)

Valor da característica250 V

Nome da característicaNúmero de níveis (EF002659)

Valor da característica3

Nome da característicaNúmero de fixações por nível (EF002660)

Valor da característica2

Nome da característicaNíveis ligados internamente (EF002661)

Valor da característicaNão

Nome da característicaTipo de ligação elétrica 1 (EF002526)

Valor da característicaOutro

Nome da característicaTipo de ligação elétrica 2 (EF002527)

Valor da característicaOutro

Nome da característicaMétodo de montagem (EF000003)

Valor da característicaOutro

Nome da característicaConexão cruzada (EF005717)

Valor da característicaSim

Nome da característicaMaterial do corpo isolante (EF007543)

Valor da característicaOutro

Nome da característicaClasse de inflamabilidade do material de selagem de acordo com UL 94 (EF002521)

Valor da característicaV0

Nome da característicaLargura (EF000008)

Valor da característica7 mm

Nome da característicaAltura (EF000040)

Valor da característica74.4 mm

Nome da característicaProfundidade (EF000049)

Valor da característica41.5 mm

Nome da característicaCor (EF000007)

Valor da característicaLaranja

Nome da característicaCom conexão PE (EF002534)

Valor da característicaSim

Nome da característicaCom conexão blindada (EF002535)

Valor da característicaNão

Nome da característicaFunção de desconexão (EF006183)

Valor da característicaNão

DATASHEET - PDF

Título

Tamanho

Tipo

PHOENIX CONTACT-3244560-PTIO-IN 2,5/3-PE OG

108 Kbytes

PDF CATALOG PHOENIX TERMINAL BLOCKS EN

69 Mbytes
