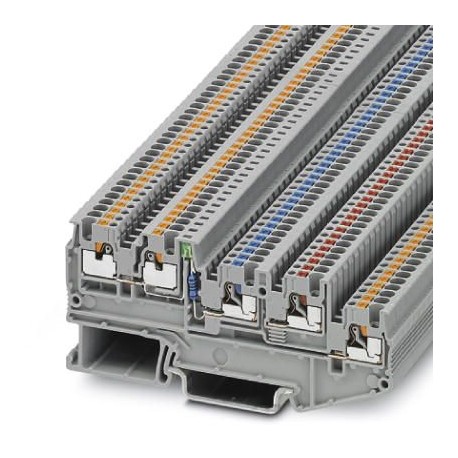

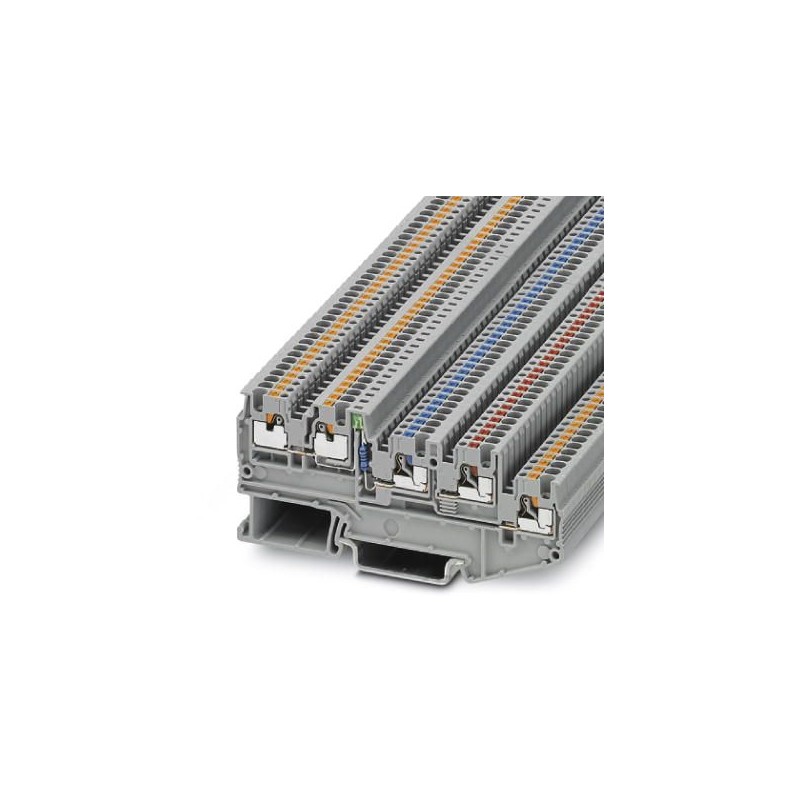

PTIO 1,5/S/4-LED 24 GN
3244520
PHOENIX_CONTACT
50
Bornes para sensores/atuadores
Blocos de terminais > Bloco de terminais para o iniciador/atuador
Terminais
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Código do pedido | 3244520 |
---|---|
Quantidade de embalagem (VPE) | 50 Unid |
Página de catálogo | Página 39 (C-1-2017) |
GTIN | 4046356735926 |
Peso por unidade (exclusive embalagem) | 8,520 GRM |
Número do imposto alfandegário | 85369010 |
País de origem | PL (Polônia) |
Número de níveis | 4 |
---|---|
Número de conexões | 5 |
Potenciais | 4 |
Bitola nominal | 1,5 mm² |
Cor | cinza |
Material isolante | PA |
Classe de inflamabilidade conforme UL 94 | V0 |
Corrente de carga máxima | 13,5 A (com bitola de 4 mm²) |
Tensão de choque de dimensionamento | 4 kV |
Indicação luminosa de faixa de tensão | 15 V AC/DC ... 30 V AC/DC |
Indicação luminosa da faixa de corrente | 0,31 mA ... 0,95 mA |
Grau de impurezas | 3 |
Categoria de sobretensão | III |
Grupo de material isolante | I |
Potência de dissipação máxima com condição nominal | 0,56 W (em caso de conexão de vários níveis, o valor se multiplica) |
Corrente de carga máxima | 13,5 A |
Corrente nominal IN | 13,5 A |
Tensão UN | 250 V |
Parede lateral aberta | Sim |
Índice de temperatura relativa do material de isolamento (Elec., UL 746 B) | 130 °C |
Índice de temperatura do material de isolamento (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
Aplicação estática do material isolante | -60 °C |
Reação ao fogo de veículos sobre trilhos (DIN 5510-2) | Aprovado no teste |
Procedimento de verificação com chama de teste (DIN EN 60695-11-10) | V0 |
Índice de oxigênio (DIN EN ISO 4589-2) | >32 % |
NF F16-101, NF F10-102 Classe I | 2 |
NF F16-101, NF F10-102 Classe F | 2 |
Flamabilidade das superfícies NFPA 130 (ASTM E 162) | aprovado |
Densidade óptica de gás de combustão específica NFPA 130 (ASTM E 662) | aprovado |
Toxicidade do gás de combustão NFPA 130 (SMP 800C) | aprovado |
Liberação de calor calorimétrica NFPA 130 (ASTM E 1354) | 28 MJ/kg |
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Largura | 3,5 mm |
---|---|
Largura da tampa | 2,2 mm |
Comprimento | 90,8 mm |
Altura | 40 mm |
Altura NS 35/7,5 | 41,5 mm |
Altura NS 35/15 | 48,5 mm |
Tipo de conexão | Conexão Push-in |
---|---|
Comprimento de decapagem | 8 mm ... 10 mm |
Conexão conforme norma | IEC 60947-7-1 |
Perfil do condutor rígido mín. | 0,14 mm² |
Perfil do condutor rígido máx. | 1,5 mm² |
Bitola do condutor AWG mín. | 26 |
Bitola do condutor AWG máx. | 14 |
Bitola do condutor flexível mín. | 0,14 mm² |
Bitola do condutor flexível máx. | 1,5 mm² |
Bitola do condutor flexível AWG mín. | 26 |
Bitola do condutor flexível AWG máx. | 14 |
Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 0,14 mm² |
Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 1,5 mm² |
Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 0,14 mm² |
Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 1 mm² É recomendada a utilização do terminal tubular AI-S 1-8 TQ código 1200293 |
Pino calibrador | A1 / B1 |
Conexão conforme norma | IEC 60947-7-1 |
---|---|
Classe de inflamabilidade conforme UL 94 | V0 |
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Título: | Tamanho: | Tipo: |
---|---|---|
PDF CATALOG PHOENIX TERMINAL BLOCKS EN.pdf | 69 Mbytes | |
PHOENIX CONTACT-3244520-PTIO 1,5/S/4-LED 24 GN | 113 Kbytes |
