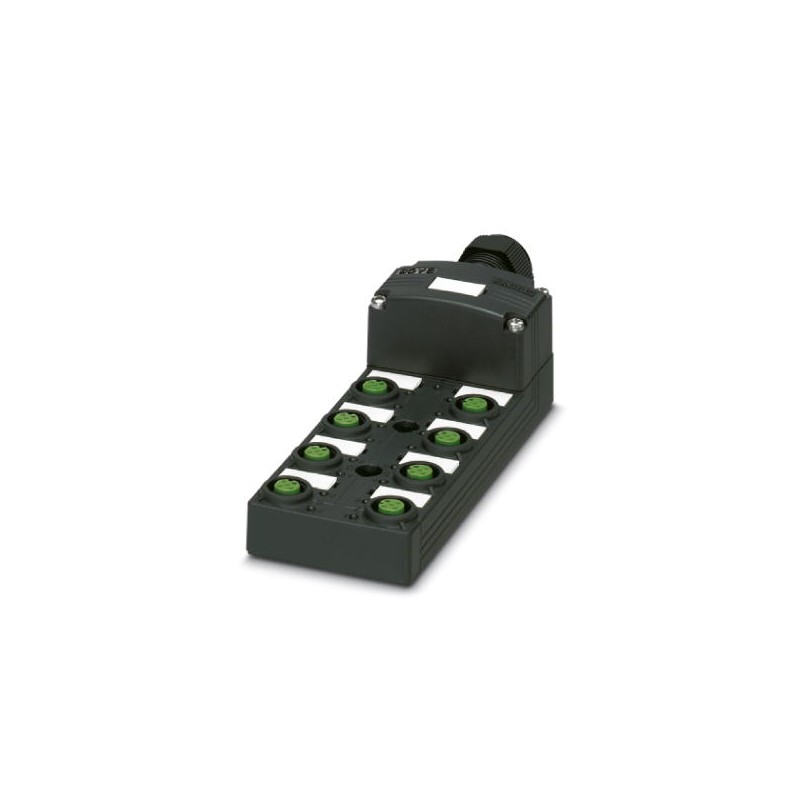

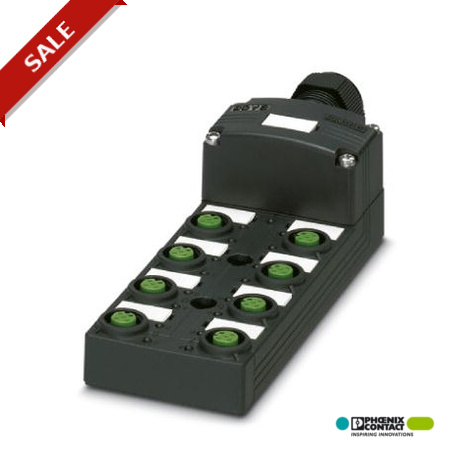

SACB-8/16-L-PT SCO P 1412060 PHOENIX CONTACT Sensores de segurança / atuadores, tipo de conexão: Soquete SPE..
SACB-8/16-L-PT SCO P
1412060
PHOENIX_CONTACT
Sensores de segurança / atuadores, tipo de conexão: Soquete SPEEDCON M12 de plástico, número de slots: 8, Número de posições: 5, Codificação: A - padrão, atribuição das faixas horárias Ocupação: duplo, indicação de status: Sim, pnp ; conexão do cabo Master: Conexão push-in / Primavera 180 °, Blindagem: Não
Caixa de sensores/atuadores, aplicação: Padrão, tipo de conexão: Conector fêmea SPEEDCON M12 Plástico, número de estações plug-in: 8, número de pólos: 5, codificação: A - padrão, ocupação de estações plug-in: Dupla, indicação de status: Sim, pnp; Conexão do cabo principal: conexão push-in/mola de 180°, blindagem: não
Sensores > Distribuidor passivo sensor/atuador (sem cabo)
Cabos, conectores e caixas QUICKON
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲General
| Rated voltage | 24 V DC |
|---|---|
| Max. operating voltage Umax | 30 V DC |
| Current carrying capacity per I/O signal | 2 A |
| Current carrying capacity per slot | 4 A |
| Total rated current | 8 A (Higher ratings can be achieved with different configurations) |
| Number of positions | 5 |
| Number of slots | 8 |
| Flammability rating according to UL 94 | V0 |
| Sensor/actuator connection system | M12-SPEEDCON-socket |
Ambient conditions
| Degree of protection | IP65 |
|---|---|
| IP67 | |
| Ambient temperature (operation) | -25 °C ... 80 °C |
Local diagnostics function
| Local diagnostics | Supply voltage Green LED |
|---|---|
| Status display I/O Yellow LED |
Master cable connection data
| Connection method | Push-in-/Spring-cage connection |
|---|---|
| Conductor cross section min. (signal) | 0.2 mm² |
| Conductor cross section max. (signal) | 1 mm² |
| Conductor cross section AWG min. (signal) | 24 |
| Conductor cross section AWG max. (signal) | 16 |
| Conductor cross section min. (energy) | 0.2 mm² |
| Conductor cross section max. (energy) | 1 mm² |
| Conductor cross section AWG min. (energy) | 24 |
| Conductor cross section AWG max. (energy) | 16 |
| External cable diameter min. | 7 mm |
| External cable diameter max. | 12 mm |
| Stripping length | 8 mm |
| Tightening torque, cover screw | 1 Nm |
| Tightening torque, union nut | 2.5 Nm |
| Tightening torque slot sensor/actuator cable | 0.4 Nm |
| Tightening torque of mounting screw for fixing the housing | 0.5 Nm |
Insulation material
| Housing material | PBT |
|---|---|
| Material of the moulding mass | PUR |
| Contact material | Cu alloy |
| Contact surface material | Gold-plated |
| Contact carrier material | PA |
| Material of the contact carrier on the master cable side | PA |
| Material of threaded sleeve | PBT |
| O-ring material | NBR |
| Sealing material | NBR (Connector hood) |
Pin assignment
| Slot/position = Wire color or connection | 1 / 4 (A) = WH |
|---|---|
| 1 / 2 (B) = GY/PK | |
| 2 / 4 (A) = GN | |
| 2 / 2 (B) = RD/BU | |
| 3 / 4 (A) = YE | |
| 3 / 2 (B) = WH/GN | |
| 4 / 4 (A) = GY | |
| 4 / 2 (B) = BN/GN | |
| 5 / 4 (A) = PK | |
| 5 / 2 (B) = WH/YE | |
| 6 / 4 (A) = RD | |
| 6 / 2 (B) = YE/BN | |
| 7 / 4 (A) = BK | |
| 7 / 2 (B) = WH/GY | |
| 8 / 4 (A) = VT | |
| 8 / 2 (B) = GY/BN | |
| 1-4 / 1 (+ 24 V) = BN | |
| 1-8 / 3 (0 V) = BU | |
| 1-8 / 5 (PE) = GN/YE |
| Característica | Valor |
|---|---|
| Secção transversal do condutor conectável (EF008200) | 0.2 mm² |
| Prensa-cabos para diâmetro externo do cabo (EF007302) | 7 mm |
| Número de slots de sensor/atuador (EF006939) | 8 |
| Número de canais por slot do conector (EF006885) | 2 |
| Tipo de ramificações para cabos sensor/atuador (EF006972) | M12 |
| Número de slots de sensor/atuador de polos (EF007402) | 5 |
| Tensão de funcionamento (intervalo) (EF003983) | 24 V |
| Capacidade de transmissão de corrente max. pelo sinal de E/S (EF004037) | 8 A |
| Corrente máxima total (EF004039) | 8 A |
| Material da superfície de contato (EF004020) | Outro |
| Com indicação LED (EF005950) | Sim |
| Com separação potencial (EF003272) | Não |
| Conexão para sensores NPN (EF006817) | Não |
| Temperatura de operação (EF002393) | -25 °C |
| Grau de proteção (IP) (EF005474) | IP65 |
| Categoria de segurança contra explosão de gás (EF003997) | Outro |
| Categoria de segurança contra explosão para poeira (EF003998) | Outro |
| Largura (EF000008) | 54 mm |
| Altura (EF000040) | 43 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1412060-SACB-8/16-L-PT SCO P | 150 Kbytes |
|
