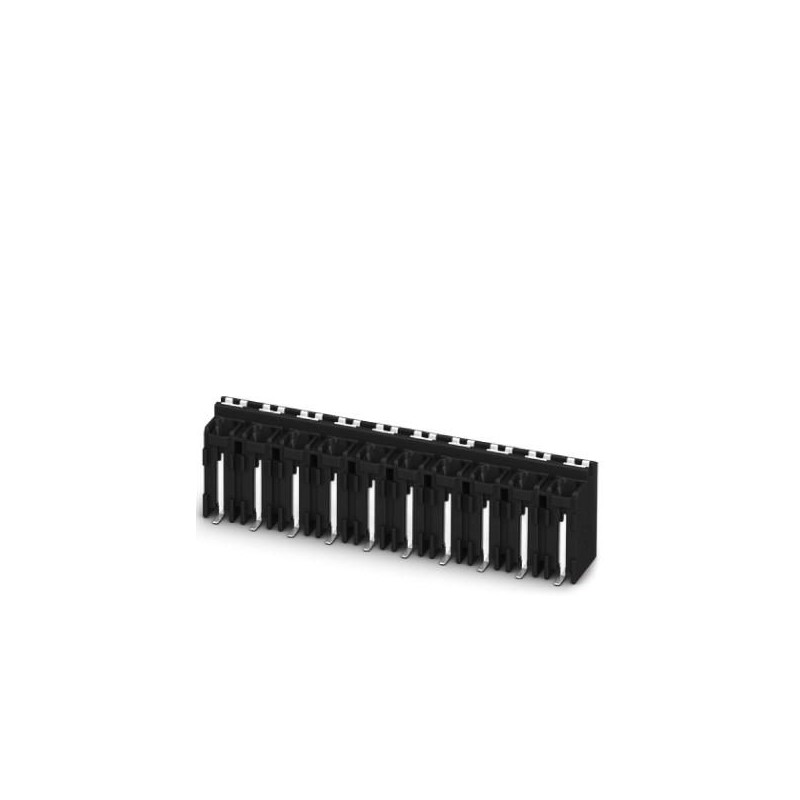

SAMPLE SPT-SMD 1,5/ 5-V-5,08 1838597 PHOENIX CONTACT Exemplo de conjunto de Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

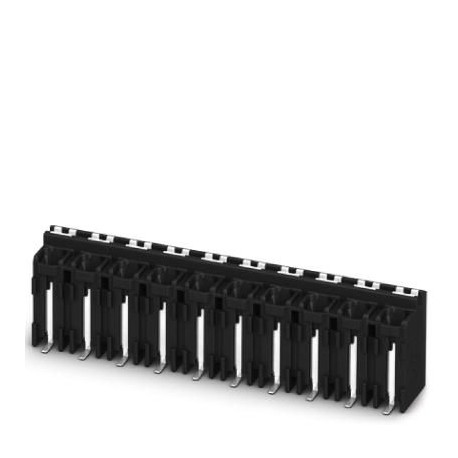

SAMPLE SPT-SMD 1,5/ 5-V-5,08 1838597 PHOENIX CONTACT Exemplo de conjunto de

SAMPLE SPT-SMD 1,5/ 5-V-5,08

1838597

PHOENIX_CONTACT

5

Exemplo de conjunto de

Mais detalhes


Conectores PCB

* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Chave De Dados Comerciais

OrderkeyUm milhão oitocentos e trinta e oito mil quinhentos e noventa e sete
Embalagem da unidade5 pc
Quantidade de ordem mínima5 pc
NotaFeita por Encomenda (sem devolução)
GTINQuatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões, quarenta mil, quatrocentos
Peso por Peça (excluindo embalagem)3.160 g
Personalizado número de tarifaçãoOitenta e cinco milhões, trezentos e sessenta e nove mil e dez
País de origemDE (Alemanha)

Propriedades do Item

Breve descrição do artigoDo PWB bloco terminal
Gama de artigosSPT 1,5/..-V-SMD
Campo5.08 mm
Número de posiçõesCinco
Método de ligaçãoEmpurre-as na primavera de conexão
Tipo de montagemSolda SMD
Layout de pinoLinear almofada de geometria
Número de níveisUm

Parâmetros elétricos

Corrente nominal13.5 Um
Tensão de isolamento nominal (III/2)320 V
Nominal a tensão de pico (III/2)4 kV

Capacidade de conexão

Condutor de seção transversal do sólido0,2 mm2 ... 1,5 mm2
Condutor de seção transversal flexível0,2 mm2 ... 1,5 mm2
Condutor de seção transversal AWG / kcmil24 16 ...
Condutor de seção transversal flexível, com virola, sem manga de plástico0,2 mm2 ... 1,5 mm2
Condutor de seção transversal, flexível, com virola, com luva plástica0,2 mm2 ... 0,75 mm2
Comprimento de decapagem8 mm

Material os dados de contato

NotaWEEE/RoHS-compliant, livre de bigodes, de acordo com a norma IEC 60068-2-82/JEDEC JESD 201
Material de contatoCu liga
As características de superfíciehot-dip estanho
Superfície de Metal ponto terminal (camada superior)Estanho (4 - 8 µm Sn)
A superfície do Metal de solda área (camada superior)Estanho (4 - 8 µm Sn)

Material de dados - habitação

Material isolanteLCP
Material isolante grupoIii-a
CTI, de acordo com a norma IEC 60112Cento e setenta e cinco
Classificação de inflamabilidade de acordo com UL 94V0

Dimensões do produto

Desenho Dimensional
Comprimento [ l ]7.7 mm
Largura [ w ]24.32 mm
Altura [ h ]13.6 mm
Campo5.08 mm
Altura (sem solda pinos)13.6 mm
Pin espaçamento7 mm
Pin dimensões0,7 x 0,3 mm
Dimensão um20.32 mm

Dimensões para projeto de PCB

Diâmetro do furo1.1 mm
Pin espaçamento7 mm

A informação da embalagem

Tipo de embalagemembalados em caixas de papelão
Peças por pacoteCinco
Denominação de embalagem unidadesOs Pcs.

Condições ambientais

Ambiente temperatura de armazenamento/transporte)-40 °C ... 70 °C
Temperatura ambiente (montagem)-5 °C A 100 °C
Temperatura ambiente (operação)-40 °C

Rescisão e o método de conexão

Teste de conexãoIEC 60998-2-2:2002-12
Resultado do testeTeste passado

Pull-out test

Pull-out testIEC 60998-2-2:2002-12
Teste passado
Condutor de seção transversal / tipo do condutor / força de tração0,2 mm2 / sólido / > 10 N
0,2 mm2 / flexível / > 10 N
1.5 mm2 / sólido / > 40 N
1.5 mm2 / flexível / > 40 N

Ensaios mecânicos de acordo com a norma

Teste de especificaçãoIEC 60998-2-2 (em partes)

Testes elétricos

Corrente nominal13.5 Um
Tensão de isolamento nominal (III/2)320 V
Nominal a tensão de pico (III/2)4 kV

Ar e folgas de distâncias

Material isolante grupoIii-a
Tensão250 V
Tensão de isolamento nominal (III/3)250 V
Tensão de isolamento nominal (III/2)320 V
Tensão de isolamento nominal (II/2)500 V
Nominal a tensão de pico (III/3)4 kV
Nominal a tensão de pico (III/2)4 kV
Nominal a tensão de pico (II/2)4 kV

Capacidade de transporte de corrente / desclassificação curvas

Diagrama de
EspecificaçãoIEC 60998-2-2 (em partes)

Teste de vibração

Resistência ao envelhecimento, condições de umidade, penetração de objetos sólidos e a entrada prejudicial de águaTeste passado IEC 60998-1:2002-12 168 h/100°C por 48 h/a 30 °C/92 %
Resultado do testeTeste passado
Teste de especificaçãoIEC 60998-1:2002-12
Calor seco168 h/a 100°C
Calor úmido48 h/a 30 °C/92 %

Resistência ao envelhecimento, a umidade e a penetração de sólidos

Resultado do testeTeste passado
Teste de especificaçãoIEC 60998-1:2002-12
Calor seco168 h/a 100°C
Calor úmido48 h/a 30 °C/92 %

Normas e Regulamentos

Conexão em acc. com o padrão dePT-VDE
Classificação de inflamabilidade de acordo com UL 94V0

Ambiental De Conformidade Do Produto

China RoHSAmbientalmente amigável período de utilização: ilimitado = EFUP-e
Não há substâncias perigosas acima dos valores limite

Classificações

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf 15 Mbytes
