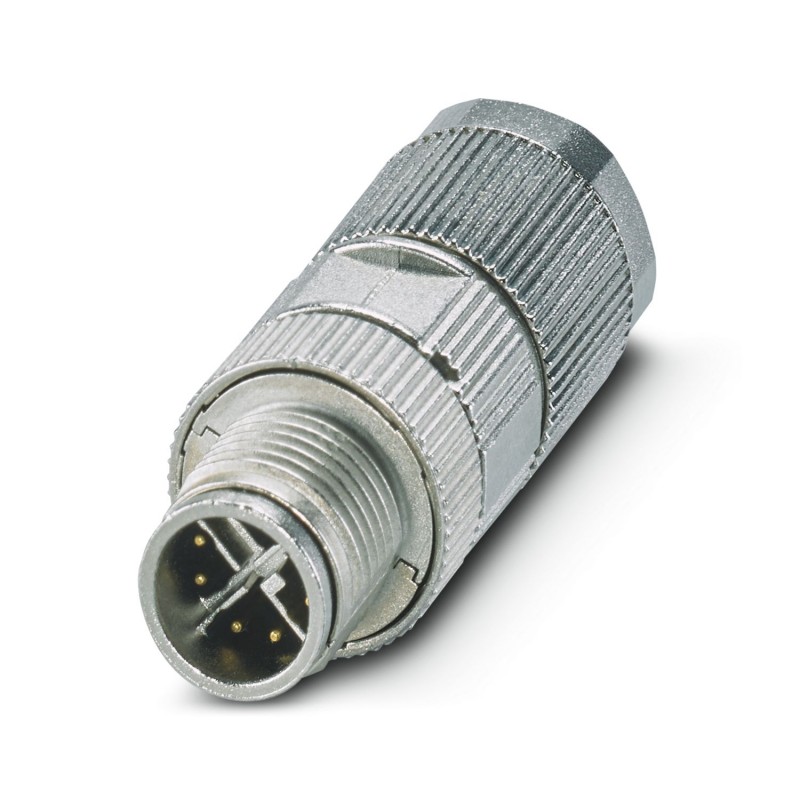

SACC-M12MSX-8CT-CL SH 1422844 PHOENIX CONTACT Conector
SACC-M12MSX-8CT-CL SH
1422844
PHOENIX_CONTACT
Conector
Conectores de dados, Ethernet CAT6A (10 GBit/s), PROFINET CAT6A (10 GBit/s), 8 polos, blindado, conector macho reto M12, codificado em X, conexão crimpada, material serrilhado: Zinco fundido sob pressão, estanhado, diâmetro externo do cabo 6,5 mm ... 10 mm, sem contatos crimpados
Conector de dados, Ethernet CAT6A (10 Gbps), PROFINET CAT6A (10 Gbps), 8 posições, blindado, plugue reto M12, codificação: X, conexão de crimpação, material de fusão: fundição de zinco, chapa de estanho, cabo externo diâmetro 6,5 mm ... 10 mm, sem contatos de crimp
Conectores > Conector redondo, montagem em campo (conector industrial)
Cabos, conectores e caixas QUICKON
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão quatrocentos e vinte e dois mil oitocentos e quarenta e quatro |
|---|---|
| Embalagem da unidade | 1 pc |
| Página de catálogo | Página 19 (C-2-2017) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões, trezentos e oitenta e um mil oitocentos e oitenta e seis |
| Peso por Peça (excluindo embalagem) | 22.200 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e seis mil, novecentos e noventa |
| País de origem | DE (Alemanha) |
Dimensões
| Tamanho da chave, porca de união | 15 mm |
|---|---|
| Diâmetro habitação | 16 mm |
| Comprimento | 43 mm |
| Externo diâmetro do cabo | 6.5 mm 10 mm ... |
| Excluindo comprimento da bainha | 20 mm |
| Comprimento de decapagem dos fios individuais | 4 mm +0,5 mm |
Condições ambientais
| Temperatura ambiente (operação) | -40 °C ... 85 °C (Plug / tomada) |
|---|---|
| Temperatura ambiente (montagem) | -5 °C ... 50 °C |
| Grau de proteção | IP65 |
| IP67 |
Geral
| Nota | Este produto corresponde à PROFINET e o Cabeamento de Interligação Tecnologia de Orientação para PROFINET regulamentos, versão 2.00, nº de pedido: 2.252, Capítulo 8.2 Conectores para Fora (Ambiente Equilibrado cabeamento) |
|---|---|
| Corrente nominal a 40°C | 0,5 A |
| Tensão nominal | 48 V CA |
| 60 V DC | |
| Número de posições | Oito |
| Resistência de isolamento | ≥ 100 Ω |
| Codificação | X - dados |
| Normas/regulamentos | M12 conector IEC 61076-2-109 |
| Choque, vibração EN 50155:2001 | |
| Tipo de sinal/categoria | Ethernet/PROFINET CAT6Um(IEC 11801), de 10 Gbps |
| Exibição de Status | Nenhum |
| Categoria de sobretensão | II |
| Grau de poluição | Três |
| Método de ligação | Conexão crimpada |
| Condutor de seção transversal | De 0,14 mm2 ... 0,34 mm2 (flexível) |
| Condutor de seção transversal AWG | 26 de ... 22 (flexível) |
| Diâmetro do fio incl. isolamento | ≤ 1,6 mm |
| Inserção/retirada de ciclos de | ≥ 100 |
| Torque | 0,4 Nm (M12 serrilhar) |
| 4 Nm (porca de Pressão com acoplamento de manga) |
Material
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
|---|---|
| Contato com material de suporte | PA 6.6 |
| Material de aderência do corpo | Zinco fundido, niquelado |
| Material, roscas | Zinco fundido, niquelado |
| Material de vedação | FKM |
| Normas/regulamentos | PA 6.6: proteção contra Incêndio em veículos ferroviários - requisito define R22, R23, R24, e R26 acc. a norma DIN EN 45545-2 (nível de Risco HL1 - HL3) |
Normas e Regulamentos
| Designação padrão | Conector M12 |
|---|---|
| Normas/regulamentos | IEC 61076-2-109 |
| Designação padrão | Choque, vibração |
| Normas/regulamentos | EN 50155:2001 |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente amigável período de utilização: ilimitado = EFUP-e |
|---|---|
| Não há substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 5.1Vinte e sete milhões duzentos e sessenta mil setecentos e umeCl@ss 6.0Vinte e sete milhões duzentos e setenta e nove mil duzentoseCl@ss 7.0Vinte e sete milhões quatrocentos e quarenta mil e cem quatroeCl@ss 8.0Vinte e sete milhões quatrocentos e quarenta mil e cem quatroeCl@ss 9.0Vinte e sete milhões quatrocentos e quarenta mil e cem dois
| Característica | Valor |
|---|---|
| Tipo de contacto (EF001587) | Outro |
| Diâmetro do conector (EF007496) | 16 mm |
| Número de contatos de dados (EF012232) | 0 |
| Número de contatos de potência (EF012216) | 0 |
| Número de contatos de controlo (EF012217) | 8 |
| Para diâmetro externo do cabo (EF009475) | 6.5 mm |
| Tipo de invólucro (EF006980) | Direito |
| Corrente nominal especificada In (EF008250) | 0.5 A |
| Temperatura ambiente (EF002386) | -40 °C |
| Tensão especificada de funcionamento (EF000228) | 48 V |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | II |
| Grau de poluição (1 a 4) (EF006786) | 3 |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.14 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.14 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.14 mm² |
| Secção da ligação de cabo flexível (EF007343) | 0.14 mm² |
| Acabamento da conexão elétrica (EF003961) | Conexão por cravação |
| Material da superfície de contato (EF004020) | Outro |
| Material da caixa protetora (EF001596) | Outro |
| Revestimento da estrutura (EF001601) | Outro |
| Material do anel roscado (EF012304) | Outro |
| Tipo de fecho (EF000208) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Com condutor de proteção (EF007468) | Não |
| Grau de proteção (IP), montado (EF007466) | IP65 |
| Min. número de ciclos de inserção (EF012212) | 100 |
| Blindado (EF000881) | Sim |
| Com indicação de estado (EF001602) | Não |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN.pdf | 57 Mbytes |
|
