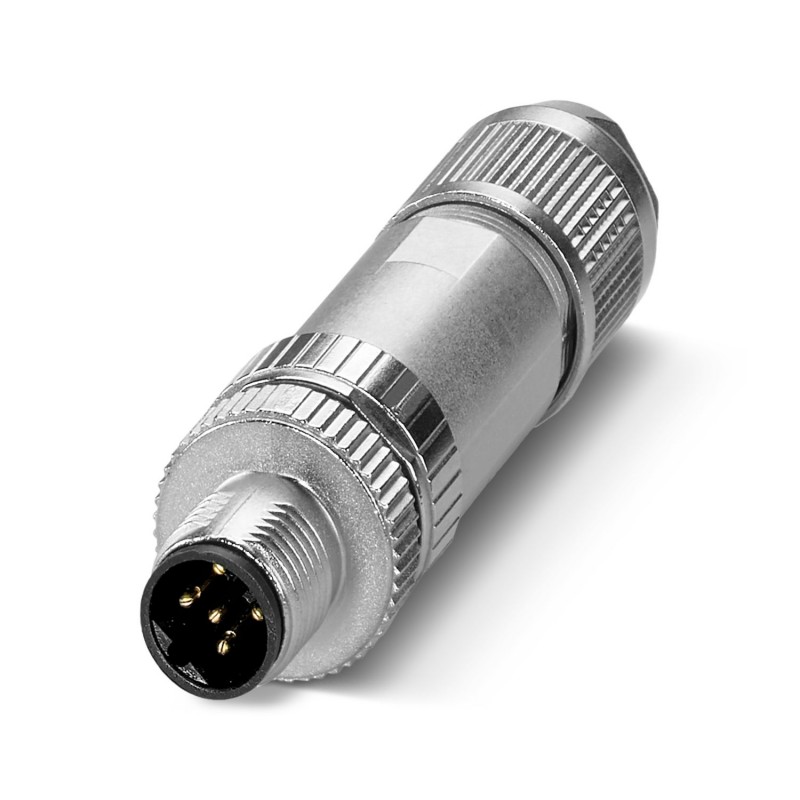

SACC-M12MSB-2PL SH PB 1424678 PHOENIX CONTACT Sistema de ônibus conector
SACC-M12MSB-2PL SH PB
1424678
PHOENIX_CONTACT
Sistema de ônibus conector
Conectores de dados, PROFIBUS DP (12 MBit/s), 2 polos, blindados, conector macho reto M12, B, Conexão de mola de trava de pressão, material serrilhado: Zinco fundido sob pressão, niquelado, diâmetro externo do cabo 4 mm ... 8 milímetros
Data connector, PROFIBUS DP (12 Mbps), 2-position, shielded, Plug straight M12, coding: B, Push-lock spring connection, knurl material: Zinc die-cast, nickel-plated, external cable diameter 4 mm ... 8 mm
Conectores > Conector redondo, montagem em campo (conector industrial)
Cabos, conectores e caixas QUICKON
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲| Assembly note | NOTE:Observe the permissible bending radii when routing cables, since the degree of protection may be at risk if the bending forces are too high. Reduce mechanical loads upstream of the connector, e.g., by using cable ties. |
| Assembly note | The wires can be connected both with ferrules and without ferrules |
| Product type | Circular connector (cable-side) |
| Application | Data |
| Sensor type | PROFIBUS DP |
| Number of positions | 2 |
| No. of cable outlets | 1 |
| Shielded | yes |
| Coding | B |
| Cable outlet | straight |
| Data management status | |
| Article revision | 04 |
| Insulation characteristics | |
| Overvoltage category | II |
| Degree of pollution | 3 |
| Dimensional drawing |  |
| Length | 60 mm |
| External dimensions | |
| Outside diameter | 4 mm ... 8 mm |
| Housing | |
| Diameter housing | 19 mm |
| Material | TPE-U (Clamping cage, weight: 1.1 g) |
| PA 6 (Actuation lever) | |
| Flammability rating according to UL 94 | V0 |
| Seal material | NBR |
| Material of grip body | Zinc die-cast, nickel-plated |
| Contact material | CuSn |
| Contact surface material | Ni/Au |
| Contact carrier material | PA 6.6 |
| Material for screw connection | Zinc die-cast, nickel-plated |
| Standards/regulations | PA 6.6: Fire protection in rail vehicles - requirement sets R22, R23, R24, R25, and R26 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| PA 6: Fire protection in rail vehicles - requirement sets R22, R23, and R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| Conductor connection | |
| Connection method | Push-lock spring connection |
| Connection cross section | 0.14 mm² ... 0.75 mm² (without ferrule) |
| 0.08 mm² ... 0.5 mm² (with ferrule) | |
| 0.14 mm² ... 0.75 mm² (solid) | |
| Connection cross section AWG | 26 ... 18 (without ferrule) |
| 28 ... 20 (with ferrule) | |
| Stripping length of the individual wire | 7 mm |
| Tightening torque | 0.4 Nm (M12 knurl) |
| 0.8 Nm (Connector with coupling sleeve) | |
| 3 Nm (Pressure nut with coupling sleeve) | |
| Pin assignment | |
| Contact Color (signal designation) Contact (optional) | 2 = GN (A) |
| 4 = RD (B) | |
| Rated surge voltage | 1.5 kV |
| Contact resistance | ≤ 5 mΩ |
| Insulation resistance | ≥ 100 MΩ |
| Nominal voltage UN | 48 V AC |
| 60 V DC | |
| Nominal current IN | 4 A (2 A when using 0.14 mm² conductors) |
| Mechanical data | |
| Insertion/withdrawal cycles | ≥ 100 |
| Connection 1 | |
| Head design | Plug |
| Head cable outlet | straight |
| Head thread type | M12 |
| Coding | B |
| Signal type/category | PROFIBUS DP, 12 Mbps |
| Stripping length of the individual wire | 7 mm |
| Ambient conditions | |
| Degree of protection | IP65 |
| IP67 | |
| Ambient temperature (operation) | -40 °C ... 85 °C (Plug / socket) |
| Testing | |
| Standards/regulations | PA 6.6: Fire protection in rail vehicles - requirement sets R22, R23, R24, R25, and R26 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| PA 6: Fire protection in rail vehicles - requirement sets R22, R23, and R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) | |
| M12 | |
| Standard designation | M12 connector |
| Standards/specifications | IEC 61076-2-101 |
| Standard designation | Shock, vibration |
| Standards/specifications | EN 50155:2001 |
| Característica | Valor |
|---|---|
| Tipo de contacto (EF001587) | Outro |
| Diâmetro do conector (EF007496) | 19 mm |
| Número de contatos de dados (EF012232) | 0 |
| Número de contatos de potência (EF012216) | 0 |
| Número de contatos de controlo (EF012217) | 2 |
| Para diâmetro externo do cabo (EF009475) | 4 mm |
| Tipo de invólucro (EF006980) | Direito |
| Corrente nominal especificada In (EF008250) | 4 A |
| Temperatura ambiente (EF002386) | -40 °C |
| Tensão especificada de funcionamento (EF000228) | 48 V |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | II |
| Grau de poluição (1 a 4) (EF006786) | 3 |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.14 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.14 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.14 mm² |
| Secção da ligação de cabo flexível (EF007343) | 0.14 mm² |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Material da superfície de contato (EF004020) | Níquel |
| Material da caixa protetora (EF001596) | Outro |
| Revestimento da estrutura (EF001601) | Outro |
| Material do anel roscado (EF012304) | Outro |
| Tipo de fecho (EF000208) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Com condutor de proteção (EF007468) | Não |
| Grau de proteção (IP), montado (EF007466) | IP65 |
| Min. número de ciclos de inserção (EF012212) | 100 |
| Blindado (EF000881) | Sim |
| Com indicação de estado (EF001602) | Não |
