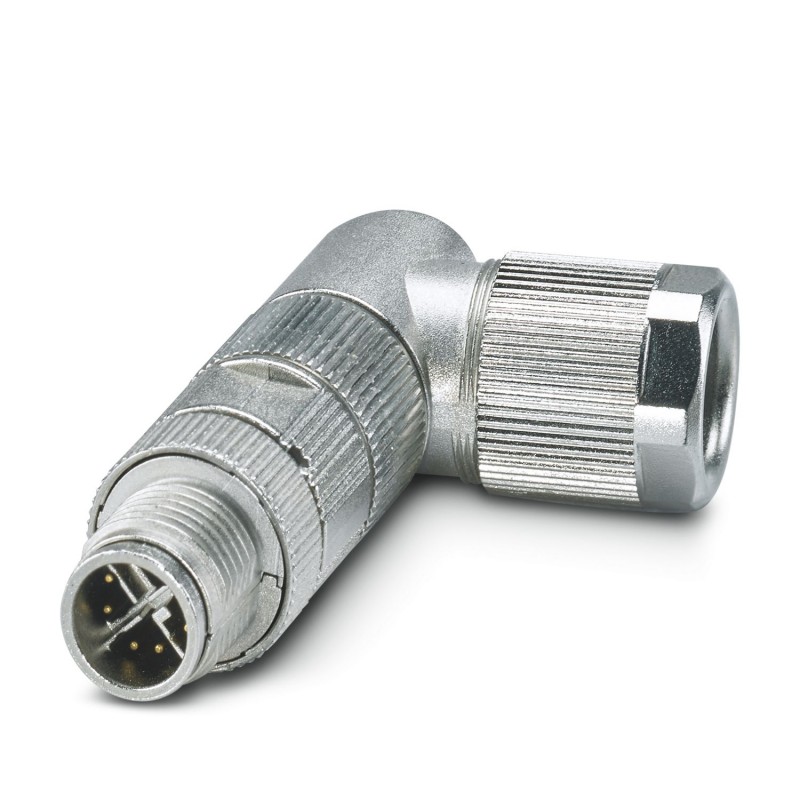

SACC-M12MRX-8CT-CL SH 1422845 PHOENIX CONTACT Conector
SACC-M12MRX-8CT-CL SH
1422845
PHOENIX_CONTACT
Conector
Conectores de dados, Ethernet CAT6A (10 GBit/s), PROFINET CAT6A (10 GBit/s), 8 pólos, blindado, plugue angular M12, codificação X, conexão crimpada, material serrilhado: Zinco fundido sob pressão, estanhado, diâmetro externo do cabo 6,5 mm ... 10 mm, sem contatos crimpados
Data connector, Ethernet CAT6A (10 Gbps), PROFINET CAT6A (10 Gbps), 8-position, shielded, Plug angled M12, coding: X, Crimp connection, knurl material: Zinc die-cast, tin-plated, external cable diameter 6.5 mm ... 10 mm, without crimp contacts
Conectores > Conector redondo, montagem em campo (conector industrial)
Cabos, conectores e caixas QUICKON
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲| General | This product corresponds to the PROFINET Cabling and Interconnection Technology Guideline for PROFINET regulations, version 2.00, order no: 2.252, Chapter 8.2 Connectors for Outside Environment (Balanced cabling) |
| Assembly note | NOTE:Observe the permissible bending radii when routing cables, since the degree of protection may be at risk if the bending forces are too high. Reduce mechanical loads upstream of the connector, e.g., by using cable ties. |
| Assembly note | Contacts can be clipped in place and unclipped without tools |
| The pin assignment can be rotated in a 30° pitch to the cable outlet |
| Product type | Circular connector (cable-side) |
| Application | Data |
| Sensor type | Ethernet |
| Number of positions | 8 |
| No. of cable outlets | 1 |
| Shielded | yes |
| Coding | X |
| Cable outlet | angled |
| Data management status | |
| Article revision | 05 |
| Insulation characteristics | |
| Overvoltage category | II |
| Degree of pollution | 3 |
| Dimensional drawing |  |
| Length | 52 mm |
| Wrench size, union nut | 15 mm |
| Wrench size, counter nut | 14 mm |
| External dimensions | |
| Outside diameter | 6.5 mm ... 10 mm |
| Housing | |
| Diameter housing | 16 mm |
| Flammability rating according to UL 94 | V0 |
| Seal material | FKM |
| Material of grip body | Zinc die-cast, nickel-plated |
| Contact carrier material | PA 6.6 |
| Material for screw connection | Zinc die-cast, tin-plated |
| Standards/regulations | PA 6.6: Fire protection in rail vehicles - requirement sets R22, R23, R24, and R26 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| Conductor connection | |
| Connection method | Crimp connection |
| Connection cross section | 0.14 mm² ... 0.34 mm² (flexible) |
| Connection cross section AWG | 26 ... 22 (flexible) |
| Stripping length of the individual wire | 4 mm +0,5 mm |
| Tightening torque | 0.4 Nm (M12 knurl) |
| 1.5 Nm (Screw plug insert with sleeve housing as far it will go) | |
| 4 Nm (Pressure nut with coupling sleeve) | |
| Pin assignment | |
| Contact Color (signal designation) Contact (optional) | 1 = WHOG (D1+) |
| 2 = OG (D1-) | |
| 3 = WHGN (D2+) | |
| 4 = GN (D2-) | |
| 5 = WHBN (D4+) | |
| 6 = BN (D4-) | |
| 7 = WHBU (D3-) | |
| 8 = BU (D3+) | |
| Rated surge voltage | 0.8 kV |
| Insulation resistance | ≥ 100 Ω |
| Nominal voltage UN | 48 V AC |
| 60 V DC | |
| Nominal current IN | 0.5 A |
| Mechanical data | |
| Insertion/withdrawal cycles | ≥ 100 |
| Connection 1 | |
| Head design | Plug |
| Head cable outlet | angled |
| Head thread type | M12 |
| Coding | X |
| Signal type/category | Ethernet CAT6A(IEC 11801), 10 Gbps |
| PROFINET CAT6A(IEC 11801), 10 Gbps | |
| Stripping length of the individual wire | 4 mm +0,5 mm |
| Ambient conditions | |
| Degree of protection | IP65 |
| IP67 | |
| Ambient temperature (operation) | -40 °C ... 85 °C (Plug / socket) |
| Ambient temperature (assembly) | -5 °C ... 50 °C |
| Testing | |
| Standards/regulations | PA 6.6: Fire protection in rail vehicles - requirement sets R22, R23, R24, and R26 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| M12 | |
| Standard designation | M12 connector |
| Standards/specifications | IEC 61076-2-109 |
| Standard designation | Shock, vibration |
| Standards/specifications | EN 50155:2001 |
| Característica | Valor |
|---|---|
| Tipo de contacto (EF001587) | Outro |
| Diâmetro do conector (EF007496) | 16 mm |
| Número de contatos de dados (EF012232) | 0 |
| Número de contatos de potência (EF012216) | 0 |
| Número de contatos de controlo (EF012217) | 8 |
| Para diâmetro externo do cabo (EF009475) | 6.5 mm |
| Tipo de invólucro (EF006980) | Em ângulo |
| Corrente nominal especificada In (EF008250) | 0.5 A |
| Temperatura ambiente (EF002386) | -40 °C |
| Tensão especificada de funcionamento (EF000228) | 48 V |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | II |
| Grau de poluição (1 a 4) (EF006786) | 3 |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.14 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.14 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.14 mm² |
| Secção da ligação de cabo flexível (EF007343) | 0.14 mm² |
| Acabamento da conexão elétrica (EF003961) | Conexão por cravação |
| Material da superfície de contato (EF004020) | Outro |
| Material da caixa protetora (EF001596) | Outro |
| Revestimento da estrutura (EF001601) | Outro |
| Material do anel roscado (EF012304) | Outro |
| Tipo de fecho (EF000208) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Com condutor de proteção (EF007468) | Não |
| Grau de proteção (IP), montado (EF007466) | IP65 |
| Min. número de ciclos de inserção (EF012212) | 100 |
| Blindado (EF000881) | Sim |
| Com indicação de estado (EF001602) | Não |
