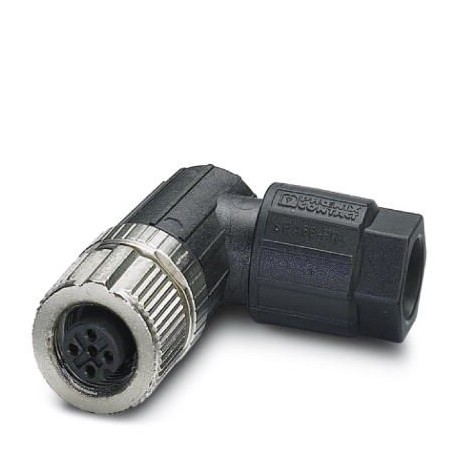

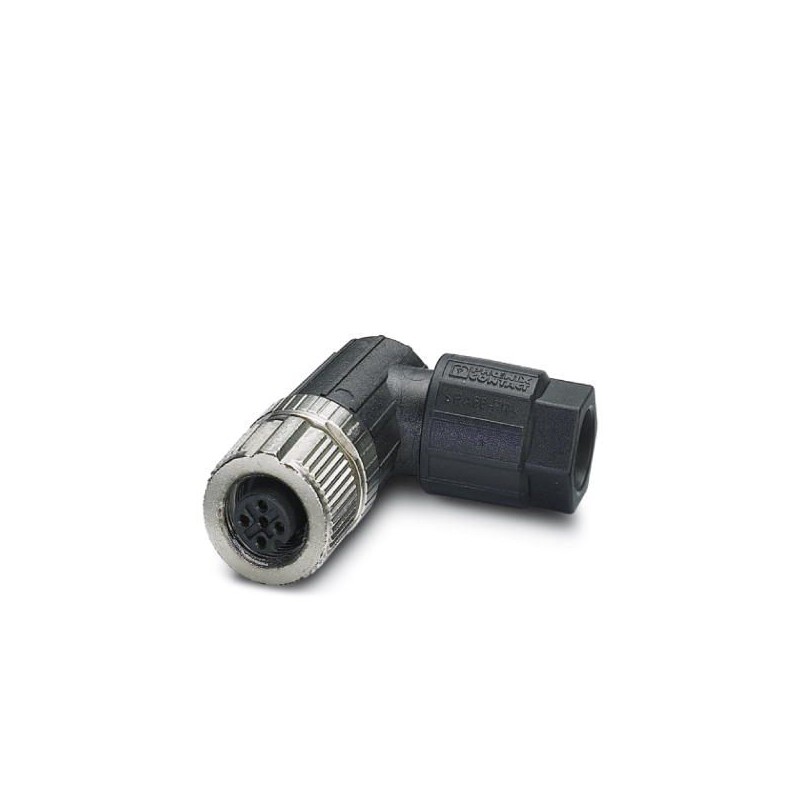

SACC-M12FR-4PL M 1424656 PHOENIX CONTACT Conector
SACC-M12FR-4PL M
1424656
PHOENIX_CONTACT
Conector
Conector, Universal, 4 polos, não blindado, Conexão angular fêmea M12, codificado A, Trava de pressão de conexão por mola, material serrilhado: Zinco fundido, niquelado, diâmetro externo do cabo 4 mm ... 8 milímetros
Conectores > Conector redondo, montagem em campo (conector industrial)
Cabos, conectores e caixas QUICKON
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão quatrocentos e vinte e quatro mil seiscentos e cinquenta e seis |
|---|---|
| Embalagem da unidade | 1 pc |
| Página de catálogo | Página 18 (C-2-2017) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões trezentos e setenta e cinco mil, oitocentas e trinta |
| Peso por Peça (excluindo embalagem) | 27.300 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e seis mil, novecentos e noventa |
| País de origem | DE (Alemanha) |
Dimensões
| Diâmetro habitação | 19 mm |
|---|---|
| Comprimento | 49 mm |
| Externo diâmetro do cabo | 4 mm 8 mm ... |
| Excluindo comprimento da bainha | 31 mm |
| Comprimento de decapagem dos fios individuais | 8 mm |
Condições ambientais
| Temperatura ambiente (operação) | -40 °C ... 85 °C (Plug / tomada) |
|---|---|
| Grau de proteção | IP65 |
| IP67 |
Geral
| Corrente nominal a 40°C | 4 Uma |
|---|---|
| Tensão nominal | 250 V CA |
| 250 V DC | |
| Número de posições | Quatro |
| Cor da área de alça | preto |
| Resistência de isolamento | ≥ 100 MΩ |
| Codificação | Um padrão |
| Normas/regulamentos | M12 conector IEC 61076-2-101 |
| Choque, vibração EN 50155:2001 | |
| Exibição de Status | Nenhum |
| Categoria de sobretensão | II |
| Grau de poluição | Três |
| Método de ligação | Push-in de conexão |
| Condutor de seção transversal | De 0,14 mm2 ... 0,75 mm2 (sem anilhas) |
| De 0,08 mm2 ... 0,5 mm2 (com virola) | |
| De 0,14 mm2 ... 0,75 mm2 (sólido) | |
| Condutor de seção transversal AWG | 26 ... 18 (sem anilhas) |
| 28 ... 20 (com virola) | |
| Inserção/retirada de ciclos de | ≥ 100 (Quantidade: 500 com Phoenix Contact conector correspondente) |
| Torque | 0,4 Nm (M12 serrilhar) |
| 0,4 Nm (Conector com acoplamento de manga) | |
| 1.5 Nm (porca de Pressão com acoplamento de manga) | |
| Instruções de montagem | A atribuição de pinos do conector pode ser girado em 45° para a tomada de cabo |
| Os fios podem ser conectados tanto com virolas e sem anilhas |
Material
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
|---|---|
| Material de contato | CuSn |
| Superfície de contato do material | Ni/Au |
| Contato com material de suporte | PA 6.6 |
| Material de aderência do corpo | PA 6.6 |
| Material, roscas | Zinco fundido, niquelado |
| Material de vedação | NBR |
| Material adicional especificações | PBT (porca de Pressão, peso: 2.36 g) |
| PA 6 (Acionamento por alavanca) | |
| Normas/regulamentos | PA 6.6: proteção contra Incêndio em veículos ferroviários - requisito define R22, R23, R24, e R26 acc. a norma DIN EN 45545-2 (nível de Risco HL1 - HL3) |
| PA 6: proteção contra Incêndio em veículos ferroviários - requisito define R22, R23, R24 acc. a norma DIN EN 45545-2 (nível de Risco HL1 - HL3) | |
| PBT: proteção contra Incêndio em veículos ferroviários - requisito define R22, R23, R24, e R26 acc. a norma DIN EN 45545-2 (nível de Risco HL1 - HL2, R26: HL3) |
Normas e Regulamentos
| Designação padrão | Conector M12 |
|---|---|
| Normas/regulamentos | IEC 61076-2-101 |
| Designação padrão | Choque, vibração |
| Normas/regulamentos | EN 50155:2001 |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente amigável período de utilização: ilimitado = EFUP-e |
|---|---|
| Não há substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 5.1Vinte e sete milhões cento e quarenta e três mil quatrocentos e vinte e trêseCl@ss 6.0Vinte e sete milhões duzentos e setenta e nove mil duzentoseCl@ss 7.0Vinte e sete milhões quatrocentos e quarenta mil e cem quatroeCl@ss 8.0Vinte e sete milhões quatrocentos e quarenta mil e cem quatroeCl@ss 9.0Vinte e sete milhões quatrocentos e quarenta mil e cem dois
| Característica | Valor |
|---|---|
| Tipo de contacto (EF001587) | Outro |
| Diâmetro do conector (EF007496) | 19 mm |
| Número de contatos de dados (EF012232) | 0 |
| Número de contatos de potência (EF012216) | 0 |
| Número de contatos de controlo (EF012217) | 4 |
| Para diâmetro externo do cabo (EF009475) | 4 mm |
| Tipo de invólucro (EF006980) | Em ângulo |
| Corrente nominal especificada In (EF008250) | 4 A |
| Temperatura ambiente (EF002386) | -40 °C |
| Tensão especificada de funcionamento (EF000228) | 250 V |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | II |
| Grau de poluição (1 a 4) (EF006786) | 3 |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.14 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.14 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.14 mm² |
| Secção da ligação de cabo flexível (EF007343) | 0.14 mm² |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Material da superfície de contato (EF004020) | Níquel |
| Material da caixa protetora (EF001596) | Plástico |
| Revestimento da estrutura (EF001601) | Outro |
| Material do anel roscado (EF012304) | Outro |
| Tipo de fecho (EF000208) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Com condutor de proteção (EF007468) | Não |
| Grau de proteção (IP), montado (EF007466) | IP65 |
| Min. número de ciclos de inserção (EF012212) | 100 |
| Blindado (EF000881) | Não |
| Com indicação de estado (EF001602) | Não |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN.pdf | 57 Mbytes |
|
