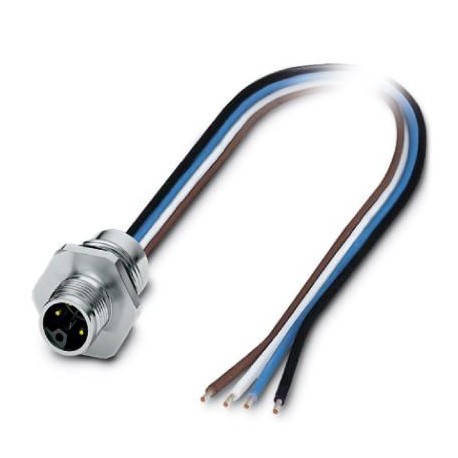

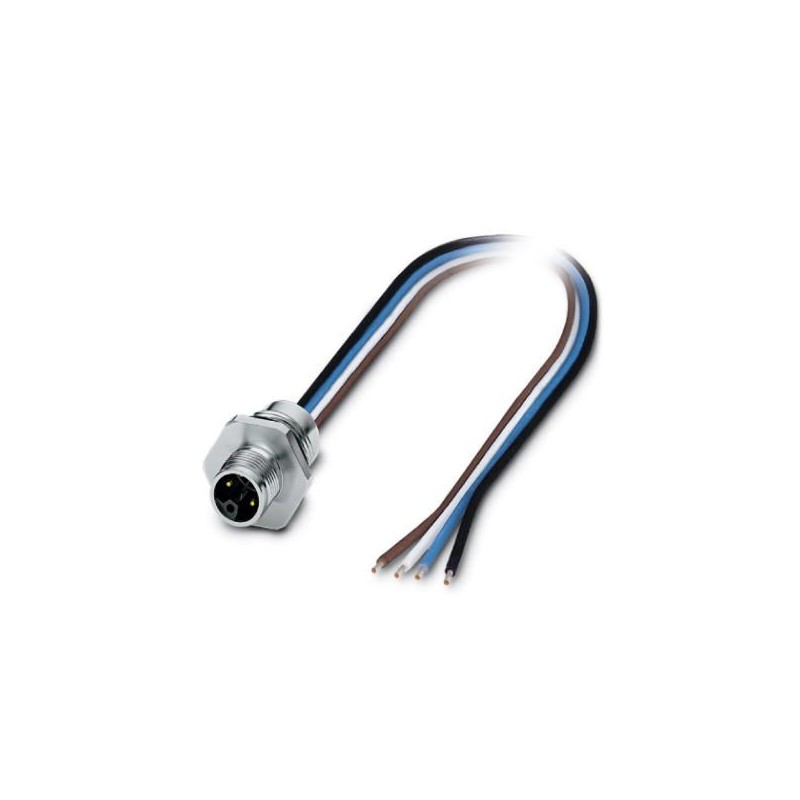

SACC-E-M12MSL4CONM16XL/0,2-1,5 1425631 PHOENIX CONTACT Flush-tipo de conector
SACC-E-M12MSL4CONM16XL/0,2-1,5
1425631
PHOENIX_CONTACT
Flush-tipo de conector
Conecte. ficha. para ser apar. parede frontal, Potência, 4 polos, Macho, reta, M12-Standard, codificação: L, extremidade livre do cabo, Montagem frontal, Flange quadrada, Fios trançados simples, comprimento do cabo: 0,2 m, 1,31 mm², Fio trançado de comutação UL/cUL, Produto alternativo de acordo com RoHS II sem exceção 6c (Pb< 0,1%) Código do item: 1239545
Conectores > Condutor circular, de montagem (com fios)
Conexão de dispositivos de campo
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão quatrocentos e vinte cinco mil seiscentos e trinta e um |
|---|---|
| Embalagem da unidade | 1 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões quatrocentos e vinte e cinco mil oitocentos e um |
| Peso por Peça (excluindo embalagem) | 22.220 g |
| Personalizado número de tarifação | Oitenta e cinco milhões e quatrocentos quarenta e quatro mil duzentos e noventa |
| País de origem | DE (Alemanha) |
Condições ambientais
| Temperatura ambiente (operação) | -25 °C ... 85 °C (Plug / tomada) |
|---|---|
| Grau de proteção | IP67 |
Geral
| Nota | Elétricos e mecânicos de dados especificado suponha que o par de conector corretamente é bloqueado e montado. Se o conector é desbloqueado e se há um perigo de contaminação, o conector deve ser vedado com uma tampa protetora > IP54. Influências decorrentes de litz fios, cabos, conjunto do PWB também deve ser levado em consideração. |
|---|---|
| Corrente nominal a 40°C | 12 |
| Tensão nominal | 63 V |
| Nominal de surto de tensão | 1.5 kV |
| Número de posições | Quatro |
| Codificação | L - Potência |
| Normas/regulamentos | M12 conector IEC 61076-2-111 Em linha com |
| Tipo de sinal/categoria | Alimentação |
| Exibição de Status | Nenhum |
| Categoria de sobretensão | III |
| Grau de poluição | Três |
| Tensão de teste | 1.5 kV |
| Método de ligação | Fios individuais |
| Inserção/retirada de ciclos de | > 100 |
| Tipo de montagem | Montagem frontal M16 x 1,5 com televisão Com porca |
| Instruções de montagem | Aperto limitação |
Material
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
|---|---|
| Material de contato | CuZn |
| Superfície de contato do material | Au |
| Contato com material de suporte | PA |
| Material, roscas | Zinco fundido, niquelado |
| Material de vedação | FKM |
| Material adicional especificações | PU 2K (material de Argamassa) |
Cabo
| Tipo do cabo | UL/cUL encalhado gancho fio de |
|---|---|
| Condutor de seção transversal | 1,31 mm2 |
| AWG linha de sinal | Dezesseis |
| Diâmetro de núcleo, incluindo isolamento | 2 mm |
| Cor dos fios | Brown 1, branco 2, azul, 3, 4 preto |
| O Material de isolamento condutor | |
| Condutor de material | Nu Cu litz fios |
| As normas/especificações | M12 conector IEC 61076-2-111 Em linha com |
| Tensão de teste Core/Core | 3 kV |
| A resistência à chama | no acc. a UL 1581 VW1 |
| Halogênio-livre | sim |
| Temperatura ambiente (operação) | -40 °C ... 105 °C (cabo, instalação fixa) |
| -20 °C ... 105 °C (cabo flexível de instalação) |
Normas e Regulamentos
| Designação padrão | Conector M12 |
|---|---|
| Normas/regulamentos | IEC 61076-2-111 |
| A resistência à chama | no acc. a UL 1581 VW1 |
| Halogênio-livre | sim |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
Ambiental De Conformidade Do Produto
| Alcançar SVHC | Levar 7439-92-1 |
|---|---|
| China RoHS | Ambientalmente Amigável Período De Utilização = 50 |
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Classificações
eCl@ss 5.1Vinte e sete milhões cento e quarenta e três mil quatrocentos e vinte e trêseCl@ss 6.0Vinte e sete milhões cento e quarenta e três mil quatrocentos e vinte e trêseCl@ss 8.0Vinte e sete milhões quatrocentos e quarenta mil e cem doiseCl@ss 9.0Vinte e sete milhões quatrocentos e quarenta mil e cem dois
| Característica | Valor |
|---|---|
| Comprimento do cabo (EF000536) | 0.2 mm |
| Tipo de contato de ligação, lado externo (EF005528) | Nenhum |
| Método de montagem (EF000003) | Montagem frontal |
| Material da caixa protetora (EF001596) | Outro |
| Material do isolamento do condutor (EF000061) | Outro |
| Material da superfície de contato (EF004020) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura ambiente (EF002386) | 85 °C |
| Temperatura de operação (EF002393) | -25 °C |
| Com conexão blindada (EF002535) | Não |
| Rosca aparafusada (EF012303) | M12 |
| Secção transversal do núcleo (EF000018) | 1.31 mm² |
| Min. número de ciclos de inserção (EF012212) | 100 |
| Grau de proteção (IP), montado (EF007466) | Outro |
