PHOENIX_CONTACTConexão de dispositivos de campoSACC-E-M12FSL-4CON-M16XL/0,2 1425587 PHOENIX CONTACT Flush-tipo de conector

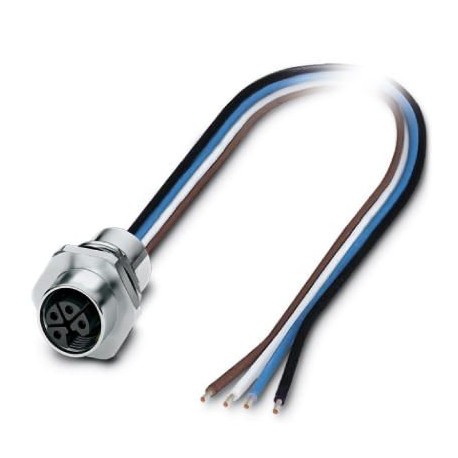

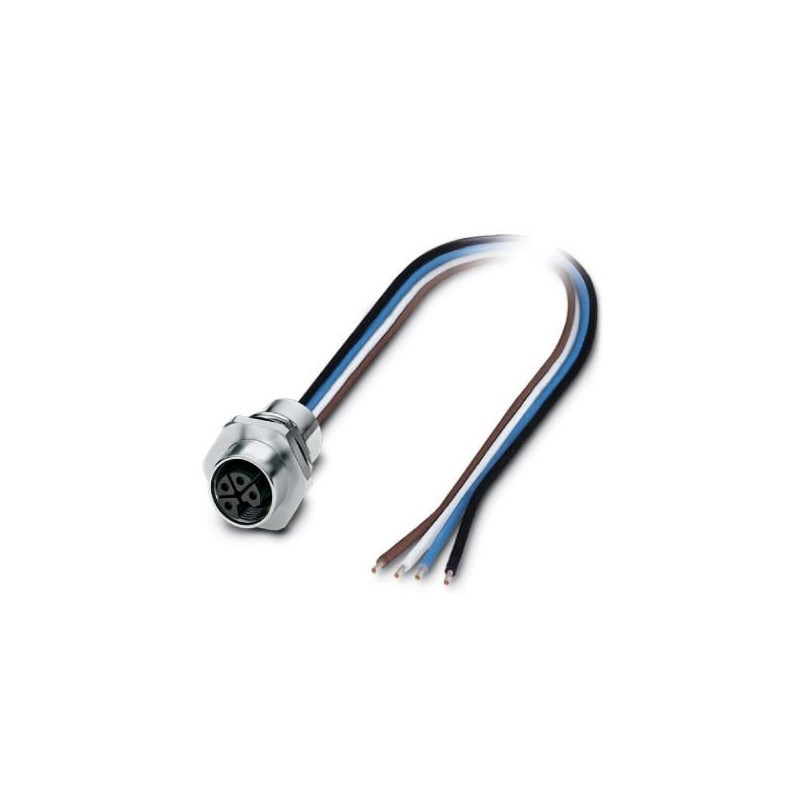

PHOENIX_CONTACT SACC-E-M12FSL-4CON-M16XL/0,2 1425587 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

SACC-E-M12FSL-4CON-M16XL/0,2 1425587 PHOENIX CONTACT Flush-tipo de conector

Referência: SACC-E-M12FSL-4CON-M16XL/0,2

Código: 1425587

Fabricante: PHOENIX_CONTACT

Descrição:

Flush-tipo de conector
Conecte. ficha. para ser apar. parede frontal, Potência, 4 polos, Montagem embutida fêmea, reta, M12-Standard, L, para extremidade livre do cabo, Montagem frontal na parede, M16 x 1,5, Fios trançados simples, comprimento do cabo: 0,2 m, 2,50 mm², condutor PEX, Produto alternativo de acordo com RoHS II sem exceção 6c (Pb< 0,1%) 1239518

Categorias:

  • Conectores > Condutor circular, de montagem (com fios)
  • PHOENIX_CONTACT > Conexão de dispositivos de campo

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 22,30 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 2-3 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Chave De Dados Comerciais

OrderkeyUm milhão quatrocentos e vinte cinco mil quinhentos oitenta e sete
Embalagem da unidade1 pc
NotaFeita por Encomenda (sem devolução)
GTINQuatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões quatrocentos e vinte e quatro mil trezentos e sessenta e um
Peso por Peça (excluindo embalagem)40.800 g
Personalizado número de tarifaçãoOitenta e cinco milhões e quatrocentos quarenta e quatro mil duzentos e noventa
País de origemDE (Alemanha)

Dimensões

Comprimento do cabo0.2 m

Condições ambientais

Temperatura ambiente (operação)-25 °C ... 85 °C (Plug / tomada)
Grau de proteçãoIP67

Geral

NotaElétricos e mecânicos de dados especificado suponha que o par de conector corretamente é bloqueado e montado. Se o conector é desbloqueado e se há um perigo de contaminação, o conector deve ser vedado com uma tampa protetora > IP54. Influências decorrentes de litz fios, cabos, conjunto do PWB também deve ser levado em consideração.
Corrente nominal a 40°C16 A
Tensão nominal63 V
Nominal de surto de tensão1.5 kV
Número de posiçõesQuatro
CodificaçãoL - Potência
Normas/regulamentosM12 conector IEC 61076-2-111 Em linha com
Tipo de sinal/categoriaAlimentação
Exibição de StatusNenhum
Categoria de sobretensãoIII
Grau de poluiçãoTrês
Tensão de teste1.5 kV
Método de ligaçãoFios individuais
Inserção/retirada de ciclos de> 100
Tipo de montagemMontagem frontal M16 x 1,5 Aperto limitação

Material

Classificação de inflamabilidade de acordo com UL 94V0
Material de contatoCuZn
Superfície de contato do materialAu
Contato com material de suportePA
Material, roscasZinco fundido, niquelado
Material de vedaçãoFKM
Material adicional especificaçõesPU 2K (material de Argamassa)

Cabo

Tipo do caboPEX o fio litz
Condutor de seção transversal2,5 mm2
AWG linha de sinalQuatorze
Cor dos fiosBrown 1, branco 2, azul, 3, 4 preto
O Material de isolamento condutorPE-X
Condutor de materialEstanho Cu litz fios
As normas/especificaçõesM12 conector IEC 61076-2-111 Em linha com
Tensão de teste Core/Core6 kV
A resistência à chamano acc. com UL FT-2
Halogênio-livrede acordo com a norma IEC 60754-1
Outra resistênciaResistente à hidrólise
Temperatura ambiente (operação)-40 °C ... 85 °C (sem acionamento mecânico)
-40 °C ... 105 °C (cabo, instalação fixa)
-25 °C ... 105 °C (cabo flexível de instalação)

Normas e Regulamentos

Designação padrãoConector M12
Normas/regulamentosIEC 61076-2-111
A resistência à chamano acc. com UL FT-2
Halogênio-livrede acordo com a norma IEC 60754-1
Outra resistênciaResistente à hidrólise
Classificação de inflamabilidade de acordo com UL 94V0

Ambiental De Conformidade Do Produto

Alcançar SVHCLevar 7439-92-1
China RoHSAmbientalmente Amigável Período De Utilização = 50
Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante"

Classificações

ETIM for 1425587 Ligadores (EC003570)

Nome da característicaComprimento do cabo (EF000536)
Valor da característica0.2 mm
Nome da característicaTipo de contato de ligação, lado externo (EF005528)
Valor da característicaNenhum
Nome da característicaMétodo de montagem (EF000003)
Valor da característicaMontagem frontal
Nome da característicaMaterial da caixa protetora (EF001596)
Valor da característicaOutro
Nome da característicaMaterial do isolamento do condutor (EF000061)
Valor da característicaOutro
Nome da característicaMaterial da superfície de contato (EF004020)
Valor da característicaOutro
Nome da característicaClasse de inflamabilidade do material de selagem de acordo com UL 94 (EF002521)
Valor da característicaV0
Nome da característicaTemperatura ambiente (EF002386)
Valor da característica85 °C
Nome da característicaTemperatura de operação (EF002393)
Valor da característica-25 °C
Nome da característicaCom conexão blindada (EF002535)
Valor da característicaNão
Nome da característicaRosca aparafusada (EF012303)
Valor da característicaM12
Nome da característicaSecção transversal do núcleo (EF000018)
Valor da característica2.5 mm²
Nome da característicaMin. número de ciclos de inserção (EF012212)
Valor da característica100
Nome da característicaGrau de proteção (IP), montado (EF007466)
Valor da característicaOutro
