> PHOENIX_CONTACT>Conexão de dispositivos de campo>SACC-CI-M12MSR-4CON-L90 THR R 1028588 PHOENIX CONTACT Flush-tipo de conector, de 4 posições, Plug, angular, ..
Produto anterior Próximo produto
SACC-CI-M12MSR-4CON-L90 THR R 1028588 PHOENIX CONTACT Flush-tipo de conector, de 4 posições, Plug, angular, .. Ver maior

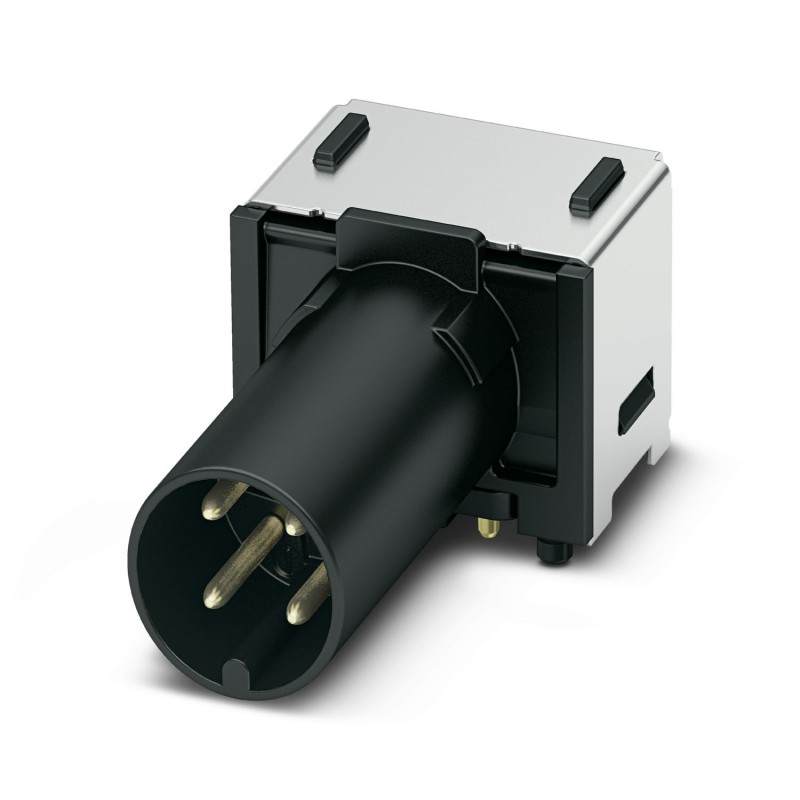

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

SACC-CI-M12MSR-4CON-L90 THR R 1028588 PHOENIX CONTACT Flush-tipo de conector, de 4 posições, Plug, angular, ..

SACC-CI-M12MSR-4CON-L90 THR R

1028588

PHOENIX_CONTACT

120

Produto sob demanda, sem reembolso.

Flush-tipo de conector, de 4 posições, Plug, angular, Uma codificado, montagem PCB, pinos de Solda

Suporte de contato, 4 pólos, conector macho, cotovelo, codificação: A, montagem da placa de circuito impresso, conexão de solda THR

Contact carrier, 4-position, Pin, angled, M12, coding: A, THR solder connection, THR solder connection

Mais detalhes


Conectores > Inserção de contato para conectores circulares

Conexão de dispositivos de campo

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $1,727.40
Preço unitário: $14.40
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


Dados técnicos
Notes
Notes on operationThe electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration.
Order information:Not compatible with SPEEDCON housings.
Product properties
Product typeContact insert
Number of positions4
CodingA
Thread typeM12
Data management status
Article revision06
Insulation characteristics
Overvoltage categoryII
Degree of pollution3
Electrical properties
Rated surge voltage2.5 kV
Contact resistance≤ 10 mΩ
Insulation resistance≥ 100 MΩ
Nominal voltage UN250 V
Nominal current IN4 A
Connection data
Connection methodTHR solder connection
Material specifications
Flammability rating according to UL 94V0
Contact materialCuZn
Contact surface materialAu
Contact carrier materialPA 6.6
Connector
Connection 1
Head designPin
Head cable outletangled
Head thread typeM12
CodingA
Mechanical properties
Mechanical data
Insertion/withdrawal cycles> 100
Environmental and real-life conditions
Ambient conditions
Degree of protectionIP67 (correctly plugged in and locked)
Ambient temperature (operation)-25 °C ... 105 °C (Plug / socket)
-40 °C ... 105 °C (without mechanical actuation)
Standards and regulations
M12
Standard designationM12 connector
Standards/specificationsIEC 61076-2-101
Mounting
Mounting typeTHR solder connection The pin assignment is rotated 180° to comply with the standard.
Assembly noteThe pin assignment is rotated 180° to comply with the standard.
Packaging specifications
Type of packagingBelt
[W] tape width44 mm

ETIM for 1028588 Ligadores (EC003557)
Característica Valor
Número de polos (EF001391) 4

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG PHOENIX CONNECTORS EN.pdf 68 Mbytes
