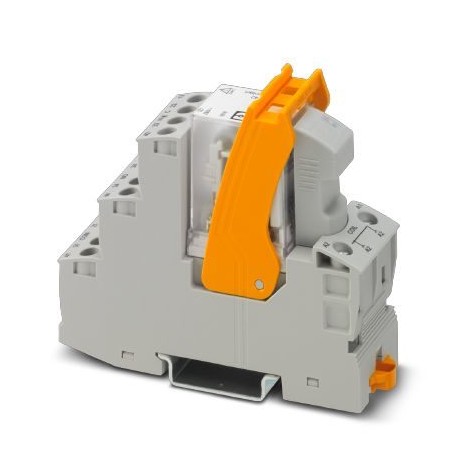

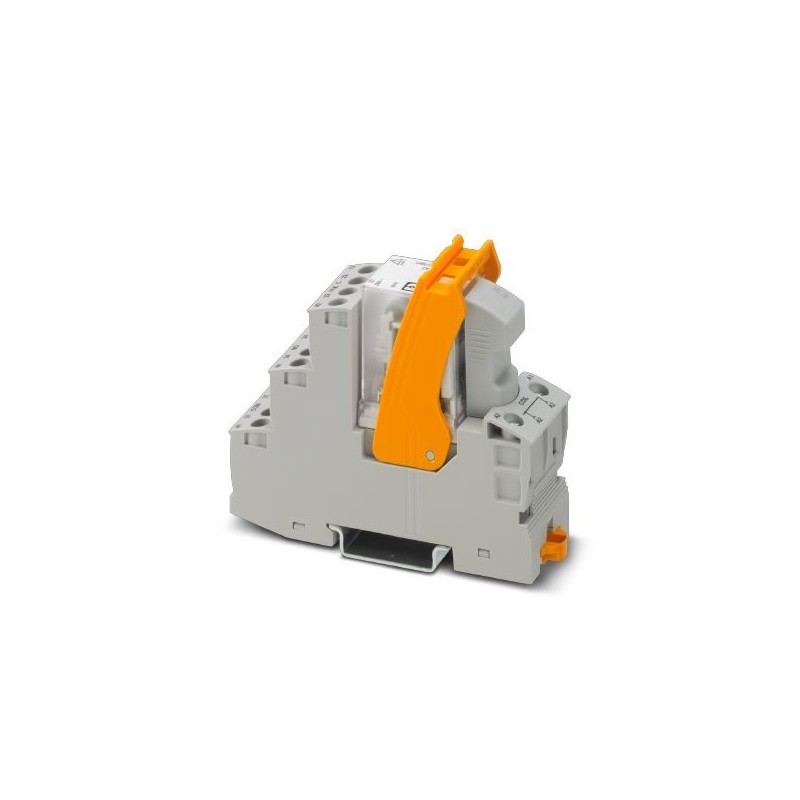

RIF-2-RSC-LV-230AC/4X21/EX 2909847 PHOENIX CONTACT Módulo De Relé
RIF-2-RSC-LV-230AC/4X21/EX
2909847
PHOENIX_CONTACT
Módulo De Relé
Módulo de relé pré-montado composto por: soquete de relé, módulo de função inserível, relé com contato de potência e flange de fixação aprovado de acordo com ATEX/IECEx (zona 2) e zona Ex classe I, div. 2, conexão a parafuso, 4 contatos do inversor, varistor, tensão de entrada: 230 VAC
Interface
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Dois milhões, novecentos e nove mil oitocentos quarenta e sete |
|---|---|
| Embalagem da unidade | 10 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões trezentos e noventa e cinco mil seiscentos e nove |
| Peso por Peça (excluindo embalagem) | 114.900 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e quatro mil, novecentos |
| País de origem | CN (China) |
Nota
| Restrição de utilização | EMC: classe de Um produto, consulte a declaração do fabricante na área de download |
|---|
Condições ambientais
| Temperatura ambiente (operação) | -40 °C ... 50 °C |
|---|---|
| Ambiente temperatura de armazenamento/transporte) | -40 °C ... 85 °C |
Bobina de lado
| Tensão Nominal de entrada UN | 230 V CA |
|---|---|
| Faixa de tensão de entrada em referência a UN | consulte o diagrama de |
| Frequência | 50/60 Hz |
| Típicos de corrente de entrada com UN | 6.5 mA |
| Tempo de resposta típico | 5 ms 15 ms ... |
| Típico de lançamento intervalo de tempo | 5 ms 20 ms ... |
| Tensão da bobina | 230 V CA |
| Proteção de circuito | Regulador de tensão |
| Tensão de funcionamento de exibição | LED amarelo |
Do lado dos contatos
| Tipo do contato | 4 PDTs |
|---|---|
| Tipo de contacto do interruptor | Contacto |
| Material de contato | AgNi |
| Tensão de comutação máxima | 250 V CA/CC |
| Mínima tensão de comutação | 5 V (24 mA) |
| Min. corrente de comutação | 5 mA (24 V) |
| Máxima corrente de entrada | 16-A (20 ms, N/O contact) |
| A limitação de corrente contínua | 5-A (consulte o diagrama) |
| Taxa de interrupção (carga ohmica) máx. | 120 W (24 V DC) |
| 124 W (48 V DC) | |
| 108 W (a 60 V DC) | |
| 52 W (110 V DC) | |
| 48 W (220 V DC) | |
| 1250 VA (para a 250 V AC) | |
| Capacidade de comutação de | 2 Um (a 24 V, DC13) |
| 0.22 Um (a 120 V, DC13) | |
| 0.11 Um (a 250 V, DC13) | |
| 1.5 A (A 24 V, AC15) | |
| 1,5 A (a 120 V, AC15) | |
| 1 Um (a 240 V, AC15) |
Geral
| Teste do relé da tensão de enrolamento/relé de contato | 2,5 kVrms(50 Hz, 1 min.) |
|---|---|
| Tensão de teste de contato de relé/relé de contato | 2 kVrms(50 Hz, 1 min.) |
| Modo de operação | 100% operacional fator de |
| Grau de proteção | IP20 (Relé de base) |
| RT III (Relé) | |
| Serviço mecânico vida | aprox. 2x 10Seteciclos |
| ATEX | II 3G Ex ce nC IIC T4 Gc |
| UE-tipo de certificado de exame | IBExU17ATEXB014X |
| IECEx | Ex ce nC IIC T4 Gc |
| IECEx certificado | IECEx IBE 17.0032 X |
| UL, EUA/Canadá | Classe I, Div. 2, Grupos A, B, C, D T4 |
| Classe I, Zona 2, Grupo IIC | |
| Posição de montagem | qualquer |
| Instruções de montagem | Em linhas com espaçamento zero |
Conexão de entrada de dados do lado do
| Nome da conexão | Entrada |
|---|---|
| Método de ligação | Conexão a parafuso |
| Comprimento de decapagem | 8 mm |
| Condutor de seção transversal do sólido | 0,5 mm2 4 mm2 ... |
| Seção transversal do condutor sólido (2 condutores com a mesma seção transversal) | 0,5 mm2 a 2,5 mm2 |
| Condutor de seção transversal flexível | 0,5 mm2 4 mm2 ... |
| 0,5 mm2 ... 4 mm2 (Virola com luva plástica) | |
| Condutor de seção transversal flexível (2 condutores com a mesma seção transversal) | 0,5 mm2 a 2,5 mm2 |
| 0,5 mm2 ... 1,5 mm2 (TWIN virola com luva plástica) | |
| Condutor de seção transversal AWG | 20 ... 10 (sólido) |
| 20 ... 12 (flexível) | |
| Torque | 0,5 Nm ... 0,6 Nm |
Dados de conexão de saída lateral
| Nome da conexão | Do lado dos contatos |
|---|---|
| Método de ligação | Conexão a parafuso |
| Comprimento de decapagem | 8 mm |
| Condutor de seção transversal do sólido | 0,5 mm2 4 mm2 ... |
| Seção transversal do condutor sólido (2 condutores com a mesma seção transversal) | 0,5 mm2 a 2,5 mm2 |
| Condutor de seção transversal flexível | 0,5 mm2 4 mm2 ... |
| 0,5 mm2 ... 4 mm2 (Virola com luva plástica) | |
| Condutor de seção transversal flexível (2 condutores com a mesma seção transversal) | 0,5 mm2 a 2,5 mm2 |
| 0,5 mm2 ... 1,5 mm2 (TWIN virola com luva plástica) | |
| Condutor de seção transversal AWG | 20 ... 10 (sólido) |
| 20 ... 12 (flexível) | |
| Torque | 0,5 Nm ... 0,6 Nm |
Normas e Regulamentos
| Normas/regulamentos | DIN EN 50178 |
|---|---|
| Tensão de isolamento nominal | 250 V CA |
| Nominal de surto de tensão | 2,5 kV |
| Isolamento | Isolamento básico |
| Grau de poluição | Dois |
| Categoria de sobretensão | III |
| Designação | Zona Ex |
| Normas/regulamentos | EN/IEC 60079-0 |
| EN/IEC 60079-7 | |
| EN/IEC 60079-15 | |
| Classificação de inflamabilidade de acordo com UL 94 | V2 |
| ATEX | II 3G Ex ce nC IIC T4 Gc |
| IECEx | Ex ce nC IIC T4 Gc |
| UL, EUA/Canadá | Classe I, Div. 2, Grupos A, B, C, D T4 |
| Classe I, Zona 2, Grupo IIC |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente Amigável Período De Utilização = 50 |
|---|---|
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Classificações
eCl@ss 5.0Vinte e sete milhões trezentos e setenta mil seiscentos e umeCl@ss 5.1Vinte e sete milhões trezentos e setenta mil seiscentos eeCl@ss 6.0Vinte e sete milhões trezentos e setenta mil seiscentos eeCl@ss 7.0Vinte e sete milhões trezentos e setenta mil seiscentos e umeCl@ss 8.0Vinte e sete milhões trezentos e setenta mil seiscentos e umeCl@ss 9.0Vinte e sete milhões trezentos e setenta mil seiscentos e um
UNSPSC 6.01Trinta milhões, duzentos e onze mil novecentos e dezesseteUNSPSC 7.0901Trinta e nove milhões cento e vinte e um mil e quinhentos dezesseisUNSPSC 11Trinta e nove milhões cento e vinte e um mil e quinhentos dezesseis12.01 UNSPSCTrinta e nove milhões cento e vinte e um mil e quinhentos dezesseis13.2 UNSPSCTrinta e nove milhões cento e vinte e dois mil trezentos e trinta e quatro
