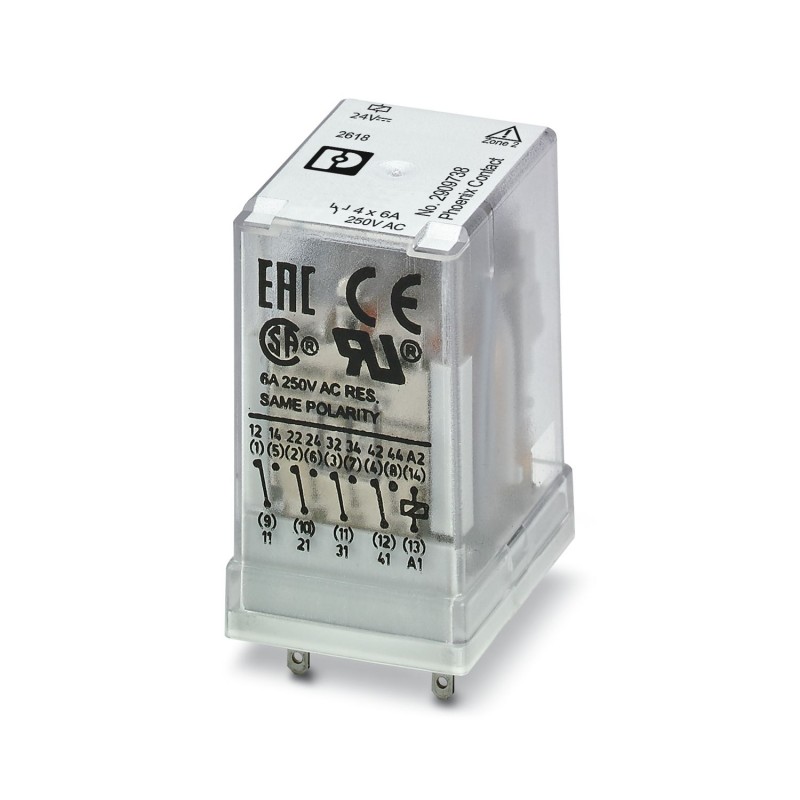

REL-IR4/24DC/4X21/EX 2909738 PHOENIX CONTACT Único relé
REL-IR4/24DC/4X21/EX
2909738
PHOENIX_CONTACT
10
Único relé
Relé industrial plug-in, RT III selado com contatos de potência, 4 contatos comutados, indicador de posição de comutação mecânica, polaridade: sem polaridade, tensão de entrada: 24 V DC em combinação com tomadas RIF-2.../EX aprovadas de acordo com ATEX/IECEx (zona 2) e zona Ex classe I, div. 2.
Relés > Relé de comutação
Relés industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Dois milhões novecentos e nove mil setecentos e trinta e oito |
|---|---|
| Embalagem da unidade | 10 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões trezentos e setenta e nove mil seiscentos e oitenta e cinco |
| Peso por Peça (excluindo embalagem) | 35.430 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e quatro mil cento e noventa |
| País de origem | PL (Polónia) |
Condições ambientais
| Temperatura ambiente (operação) | -40 °C ... 70 °C |
|---|---|
| Ambiente temperatura de armazenamento/transporte) | -40 °C ... 85 °C |
Bobina de lado
| Tensão Nominal de entrada UN | 24 V DC |
|---|---|
| Faixa de tensão de entrada em referência a UN | consulte o diagrama de |
| Típicos de corrente de entrada com UN | 38 mA |
| Tempo de resposta típico | 13 ms |
| Típico tempo de liberação | 3 ms |
| Dissipação de potência para a condição nominal | De 0,91 W |
Do lado dos contatos
| Tipo do contato | 4 PDTs |
|---|---|
| Tipo de contacto do interruptor | Contacto |
| Material de contato | AgNi |
| Tensão de comutação máxima | 250 V CA/CC |
| Mínima tensão de comutação | 5 V (24 mA) |
| Min. corrente de comutação | 5 mA (24 V) |
| Máxima corrente de entrada | 16-A (20 ms, N/O contact) |
| 12-A (s 4, 4 N/S contatos) | |
| A limitação de corrente contínua | 6 Um |
| Taxa de interrupção (carga ohmica) máx. | 144 W (24 V DC) |
| 124 W (48 V DC) | |
| 108 W (a 60 V DC) | |
| 52 W (110 V DC) | |
| 48 W (220 V DC) | |
| 1500 VA (para a 250 V AC) | |
| Capacidade de comutação mín. | 0.12 W |
| Capacidade de comutação de | 2 Um (a 24 V, DC13) |
| 1 Um (a 230 V, AC15) | |
| Capacidade de comutação de acordo com a norma IEC 60947-5-1 | 2 Um (a 24 V, DC13) |
| 1 Um (a 230 V, AC15) | |
| Carga do Motor de acordo com a UL 508 | 1/3 HP, 240 V CA |
Geral
| Teste do relé da tensão de enrolamento/relé de contato | 2,5 kVrms(50 Hz, 1 min.) |
|---|---|
| Tensão de teste PDT/PDT | 2,5 kVrms(50 Hz, 1 min.) |
| Modo de operação | 100% operacional fator de |
| Grau de proteção | RT III |
| Serviço mecânico vida | 1x 10Seteciclos, cerca de |
| Posição de montagem | qualquer |
Normas e Regulamentos
| Normas/regulamentos | IEC 60664 |
|---|---|
| IEC 61810 | |
| Tensão de isolamento nominal | 250 V CA |
| Nominal de surto de tensão | 2,5 kV |
| Isolamento | Isolamento básico |
| Grau de poluição | Dois |
| Categoria de sobretensão | II |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente Amigável Período De Utilização = 50 |
|---|---|
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Classificações
eCl@ss 5.0Vinte e sete milhões trezentos e setenta mil seiscentos e umeCl@ss 5.1Vinte e sete milhões trezentos e setenta mil seiscentos eeCl@ss 6.0Vinte e sete milhões trezentos e setenta mil seiscentos eeCl@ss 7.0Vinte e sete milhões trezentos e setenta mil seiscentos e umeCl@ss 8.0Vinte e sete milhões trezentos e setenta mil seiscentos e umeCl@ss 9.0Vinte e sete milhões trezentos e setenta mil seiscentos e um
UNSPSC 6.01Trinta milhões, duzentos e onze mil novecentos e dezesseisUNSPSC 7.0901Trinta e nove milhões cento e vinte e um mil quinhentos e quinzeUNSPSC 11Trinta e nove milhões cento e vinte e um mil quinhentos e quinze12.01 UNSPSCTrinta e nove milhões cento e vinte e um mil quinhentos e quinze13.2 UNSPSCTrinta e nove milhões cento e vinte e dois mil trezentos e trinta e quatro
| Característica | Valor |
|---|---|
| Acabamento da conexão elétrica (EF003961) | Conexão por encaixe |
| Completo com base (EF003359) | Não |
| Com braçadeiras destacáveis (EF003340) | Não |
| Com indicação LED (EF005950) | Não |
| Tensão de alimentação de corrente nominal DC (EF003980) | 18.7 V |
| Tipo de tensão para atuação (EF008242) | DC |
| Acionador, polarização (EF003355) | Polaridade livre |
| Acionador/comutação do inversor (EF003356) | Mono estável |
| Número de contatos como contato normalmente fechado (EF008255) | 0 |
| Número de contatos como contato normalmente aberto (EF008256) | 0 |
| Número de contatos como inversores (EF008257) | 4 |
| Tipo de contato do interruptor (EF003358) | Contato único |
| Com contatos guiados forçados (EF003357) | Não |
| Material do contato (EF008521) | Outro |
| Material da superfície de contato (EF004020) | Sem tratamento |
| Corrente nominal (EF000001) | 0.038 A |
| Grau de proteção (IP) (EF005474) | Outro |
| Largura (EF000008) | 21.2 mm |
| Altura (EF000040) | 27.5 mm |
| Profundidade (EF000049) | 35.6 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN .pdf | 28 Mbytes |
|
