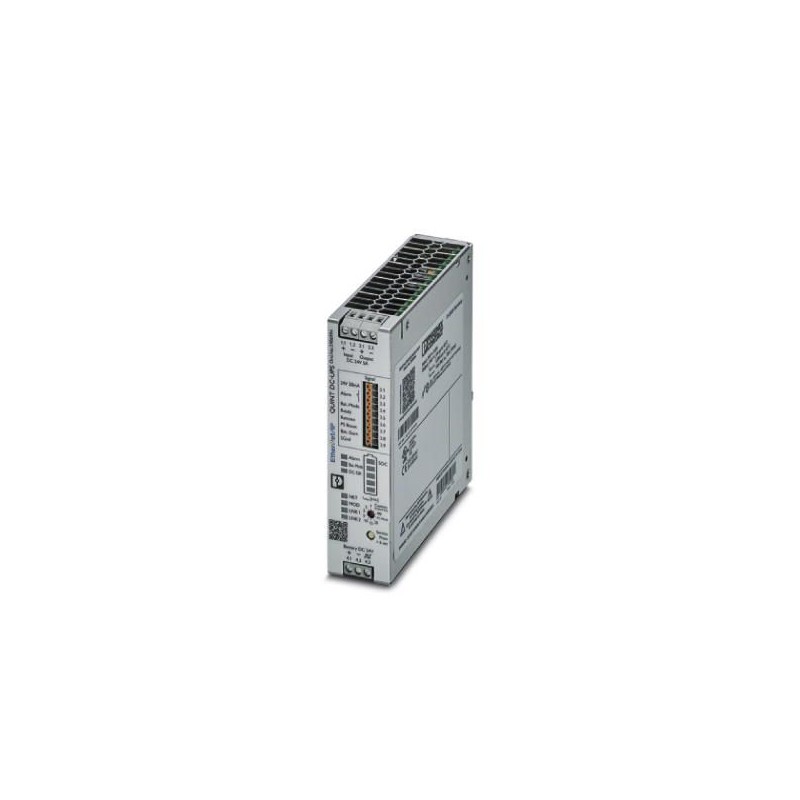

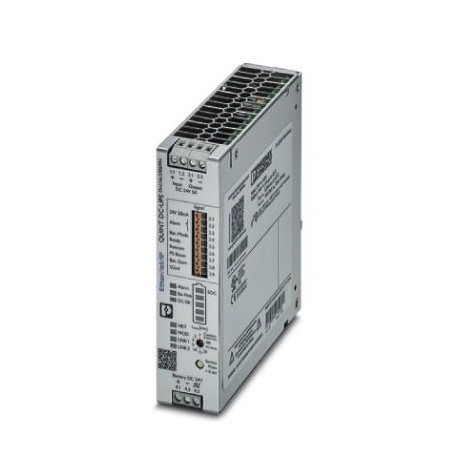

QUINT4-UPS/24DC/24DC/5/EIP 2906994 PHOENIX CONTACT Fonte de alimentação ininterrupta
QUINT4-UPS/24DC/24DC/5/EIP
2906994
PHOENIX_CONTACT
Fonte de alimentação ininterrupta
QUINTUSV, IQTechnology, EtherNet/IP (Modbus/TCP), Montagem em trilho, Conexão a parafuso, entrada: 24 VDC, saída: 24 VDC / 5 A, corrente de carga: 1,5 A
Material de instalação de redes de telecomunicações DNT / FNT > UPS/SAI (Sistema de Alimentação Ininterrupta)
Fontes de alimentação
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Dois milhões novecentos e seis mil novecentos e noventa e quatro |
|---|---|
| Embalagem da unidade | 1 pc |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões cento e setenta e um mil duzentos e cinquenta e oito |
| Peso por Peça (excluindo embalagem) | 637.600 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e setenta e um mil noventa e um |
| País de origem | CN (China) |
Dimensões
| Largura | 35 mm |
|---|---|
| Altura | 130 mm |
| Profundidade | 125 mm |
| Largura com alternativas de montagem | 123 mm |
| Altura com alternativas de montagem | 130 mm |
| Profundidade com alternativas de montagem | 37 mm |
Condições ambientais
| Grau de proteção | IP20 |
|---|---|
| Temperatura ambiente (operação) | -25 °C ... 70 °C (> 60 °C Com Dissipação De Calor: 2.5 %/K) |
| Temperatura ambiente (start-up tipo testado) | -40 °C |
| Ambiente temperatura de armazenamento/transporte) | -40 °C ... 85 °C |
| Max. permitida humidade relativa (em funcionamento) | ≤ 95 % (a 25 °C, sem condensação) |
| Classe climática | 3K3 (PT 60721) |
| Grau de poluição | Dois |
| Altura de instalação | ≤ 4000 m |
Dados de entrada
| Tensão de entrada | 24 V DC |
|---|---|
| Faixa de tensão de entrada | 18 V DC ... 30 V DC |
| Elétrico de força, max. | 35 V DC (Protegido contra inversão de polaridade) |
| Interno de entrada fusível | nenhum |
| Corrente de entrada corrente de pico | ≤ 7 (≤ 4 ms) |
| Protecção contra inversão de polaridade | sim |
| Fixo ligar limite | 22 V DC |
| Hora de ligar | max. 3 s |
| Queda de tensão, de entrada/saída | 0,3 V DC |
Dados de saída (geral)
| Curto-circuito à prova de | sim |
|---|---|
| Sem carga de prova | sim |
| Interruptor ao longo do tempo | 0 ms |
| UPS ligação em paralelo | nenhum |
| UPS ligação em série | nenhum |
| Dispositivo de armazenamento da energia de ligação em paralelo | Sim, 5 (observar proteção de linha) |
| Dispositivo de armazenamento da energia de ligação em série | nenhum |
| Eficiência | typ. 97 % |
Dados de saída (corrente de operação)
| Faixa de tensão de saída | 18 V DC ... 30 V DC (UFora= UNo- 0.3 V DC) |
|---|---|
| 18 V DC ... 32 V DC | |
| Estática Boost (EuStat.Aumentar) | 6.25 A |
| Dynamic Boost (EuDyn.Aumentar) | 10 A (5 s) |
| Seletiva Fusível Quebrar (EuO SFB) | 30 A (15 ms) |
Dados de saída (operação com bateria)
| Faixa de tensão de saída | 19 V DC ... 32 V DC (UFORA= UBAT- 0.3 V DC) |
|---|---|
| Estática Boost (EuStat.Aumentar) | 6.25 A |
| Dynamic Boost (EuDyn.Aumentar) | 10 A (5 s) |
| Seletiva Fusível Quebrar (EuO SFB) | 30 A (15 ms) |
De armazenamento de energia (bateria)
| Tecnologia da bateria | VRLA, VRLA-WTR, LI-ION |
|---|---|
| Fim-de-tensão de carga (compensado para a temperatura) | 25 V DC ... 32 V DC |
| Fim-de-tensão de carga | 32 V DC |
| Max. capacidade | 40 Ah |
| Capacidade Nominal (sem carregador) | 0.8 Ah ... Ah 30 |
| Corrente de carregamento (configurável) | max. 1,5 A |
| Tempo de carregamento | 2,5 h (3.4 Ah) |
| Tempo de reserva | 25 min. (3.4 Ah) |
| Compensação de temperatura (configurável) | 42 mV/K |
| Carga curva característica | UIZeroU |
| Sensor de temperatura | sim |
| QI-Tecnologia | sim |
Dados gerais
| Inflamabilidade classe no acc. com UL 94 (habitação / blocos de terminais) | V0 |
|---|---|
| MTBF (IEC 61709, SN 29500) | > 1189000 h (25 °C) |
| > 736900 h (40 °C) | |
| > 372700 h (60 °C) | |
| Peso | 0,5 kg |
| De proteção ambiental directiva | RoHS |
| WEEE | |
| Chegar |
Dados de conexão de entrada
| Método de ligação | Conexão a parafuso |
|---|---|
| Condutor de seção transversal do sólido min. | 0,2 mm2 |
| Condutor de seção transversal do sólido max. | 2,5 mm2 |
| Condutor de seção transversal flexível min. | 0,2 mm2 |
| Condutor de seção transversal flexível max. | 2,5 mm2 |
| Único condutor/ponto terminal, parado, com virola, min. | 0,2 mm2 |
| Único condutor/ponto terminal, parado, com virola, max. | 2,5 mm2 |
| Condutor de seção transversal AWG min. | Trinta |
| Condutor de seção transversal AWG max. | Doze |
| Comprimento de decapagem | 6.5 mm |
| Torque de aperto, o min. | 0,5 Nm |
| Torque de aperto máx. | 0,6 Nm |
Conexão de dados, saída de
| Método de ligação | Conexão a parafuso |
|---|---|
| Condutor de seção transversal do sólido min. | 0,2 mm2 |
| Condutor de seção transversal do sólido max. | 2,5 mm2 |
| Condutor de seção transversal flexível min. | 0,2 mm2 |
| Condutor de seção transversal flexível max. | 2,5 mm2 |
| Único condutor/ponto terminal, parado, com virola, min. | 0,2 mm2 |
| Único condutor/ponto terminal, parado, com virola, max. | 2,5 mm2 |
| Condutor de seção transversal AWG min. | Trinta |
| Condutor de seção transversal AWG max. | Doze |
| Comprimento de decapagem | 6.5 mm |
| Torque de aperto, o min. | 0,5 Nm |
| Torque de aperto máx. | 0,6 Nm |
Dados de conexão para bateria
| Método de ligação | Conexão a parafuso |
|---|---|
| Condutor de seção transversal do sólido min. | 0,2 mm2 |
| Condutor de seção transversal do sólido max. | 2,5 mm2 |
| Condutor de seção transversal flexível min. | 0,2 mm2 |
| Condutor de seção transversal flexível max. | 2,5 mm2 |
| Condutor de seção transversal AWG min. | Trinta |
| Condutor de seção transversal AWG max. | Doze |
| Comprimento de decapagem | 6.5 mm |
| Torque de aperto, o min. | 0,5 Nm |
| Torque de aperto máx. | 0,6 Nm |
Normas e Regulamentos
| Compatibilidade eletromagnética | Conformidade com a Diretiva EMC 2014/30/UE |
|---|---|
| De emissão de ruído | Básicas adicionais norma EN 61000-6-5 (imunidade na estação de energia), IEC/EN 61850-3 (fornecimento de energia) |
| Imunidade de ruído | Imunidade de acordo com a EN 61000-6-2 (industrial) |
| Normas/regulamentos | EN 61000-4-2 |
| Contato descarga | 4 kV (Teste de Nível 2) |
| Normas/regulamentos | EN 61000-4-3 |
| Gama de frequência | 80 MHz De 1 GHz ... |
| Teste de força do campo | 10 V/m (Nível de Teste 3) |
| Gama de frequência | 1.4 GHz, 2 GHz ... |
| Teste de força do campo | 3 V/m (Teste de Nível 2) |
| Normas/regulamentos | EN 61000-4-4 |
| Comentários | Critério B |
| Normas/regulamentos | EN 61000-4-6 |
| Gama de frequência | De 0,15 MHz 80 MHz ... |
| Tensão | 10 V (Nível De Teste 3) |
| Normas/regulamentos | EN 61000-4-8 |
| Diretriz De Baixa Tensão | Conformidade com a Directiva de Baixa Tensão 2014/35/CE |
| Padrão de Segurança de extra-baixa tensão | IEC 61010-1 (SELV) |
| IEC 61010-2-201 (PELV) | |
| UL | UL/C-UL, UL 61010-1 |
| UL/C-UL, UL 61010-2-201 | |
| UL/C-UL, ANSI/ISA-12.12.01 Classe I, Divisão 2, Grupos A, B, C, D T4 (áreas classificadas) | |
| Choque | 18 ms, 30g, em cada sentido do espaço (de acordo com IEC 60068-2-27) |
| Vibração (operação) | 2.3 g |
| Categoria de sobretensão (EN 61010-1) | II (≤ 4000 m) |
Classificações
eCl@ss 5.1Vinte e sete milhões, duzentos e quarenta e dois mil duzentos e trezeeCl@ss 8.0Vinte e sete milhões, duzentos e quarenta e dois mil duzentos e noveeCl@ss 9.0Vinte e sete milhões, quarenta mil, setecentos e cinco
| Característica | Valor |
|---|---|
| Tensão de entrada (intervalo) (EF003840) | 18 V |
| Tensão de saída (intervalo) (EF003933) | 18 V |
| Interface USB (EF002039) | Não |
| Com interface de comunicação RS-232 (EF007312) | Não |
| SNMP (EF005284) | Não |
| Tipo de tensão (EF000187) | DC |
| Altura (EF000040) | 130 mm |
| Largura (EF000008) | 35 mm |
| Profundidade (EF000049) | 125 mm |
| Peso (EF000167) | 0.473 kg |
| Conexão de entrada (EF009726) | Outro |
