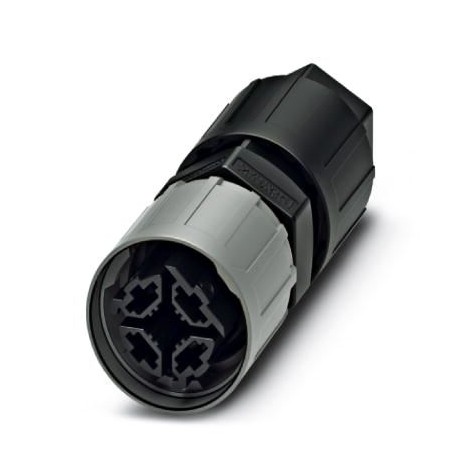

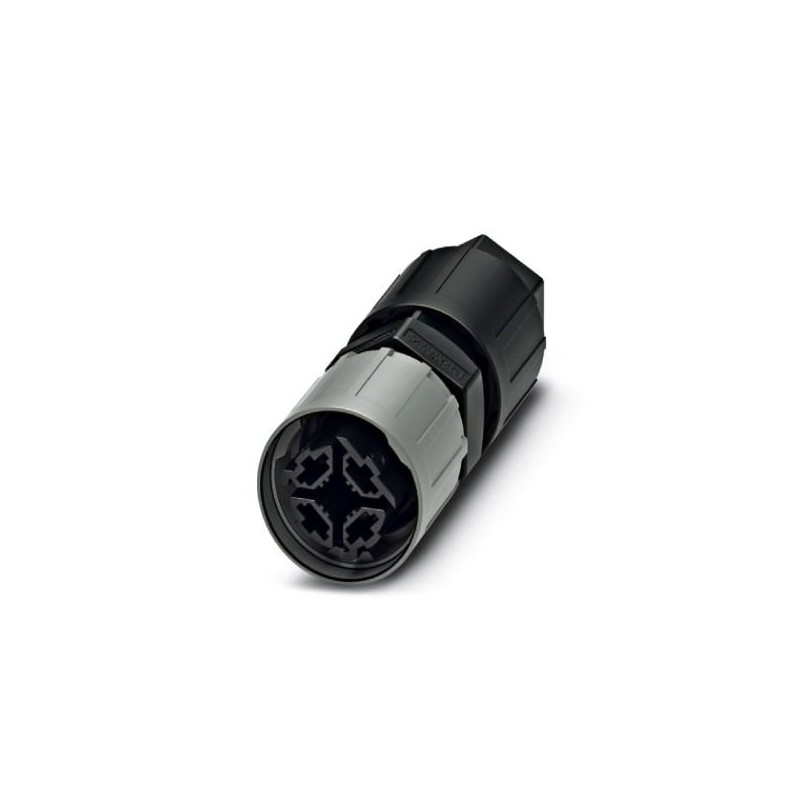

QPD P 3PE1,5 4-9 BK 1414703 PHOENIX CONTACT Conector
QPD P 3PE1,5 4-9 BK
1414703
PHOENIX_CONTACT
Conector
Conector, conexão QUICKON, número de polos: 3+PE, 0,5 mm² ... 1,5 mm², 690 V, 17,5 A, preto, com porca QUICKON, diâmetro externo do cabo: 5 mm ... 9,5 milímetros
Sistemas de encaixe de instalação de edifícios > Conector de encaixe para instalação de edifício de encaixe
Cabos, conectores e caixas QUICKON
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão quatrocentos e quatorze mil, setecentos e três |
|---|---|
| Embalagem da unidade | 1 pc |
| Nota | Feita por Encomenda (sem devolução) |
| Página de catálogo | Página 473 (C-2-2017) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões, trinta e um mil seiscentos e cinqüenta e um |
| Peso por Peça (excluindo embalagem) | 39.000 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e seis mil, novecentos e noventa |
| País de origem | PL (Polónia) |
Geral
| Tipo | QPD 4x1,5 |
|---|---|
| Cor | preto |
| Fecho tipo de | Parafuso de bloqueio |
| Método de ligação | Ligação QUICKON |
| Conexão IDC | |
| Número de posições | Quatro |
| Anotar o número de posições | 3+PE |
| Torque da porca de união | 8 Nm |
| Número de conexões | Quatro |
| Condutor de seção transversal flexível min. | 0,5 mm2 |
| Condutor de seção transversal flexível max. | 1,5 mm2 |
| Condutor de seção transversal do sólido min. | 0,5 mm2 |
| Condutor de seção transversal do sólido max. | 1,5 mm2 |
| Condutor de seção transversal AWG min. | Vinte e |
| Condutor de seção transversal AWG max. | Dezesseis |
Cabo
| Estrutura do indivíduo litz no acc. com VDE 0295 / menor diâmetro de fio | VDE 0295 classe 1 a 6/min. 0,15 mm |
|---|---|
| Materiais para isolamento de cabos | PVC/PE/TPE/borracha |
| Diâmetro do fio, incluindo isolamento | 1.6 mm 3 mm ... |
| Externo diâmetro do cabo | 5 mm 9,5 mm ... |
| Marcação de posição | 1, 2, 3, PE |
Condições ambientais
| Grau de proteção | IP66 |
|---|---|
| IP68 (2 m / 24 h) | |
| IP69K | |
| Temperatura ambiente (operação) | -40 °C A 100 °C |
| Ambiente temperatura de armazenamento/transporte) | -40 °C A 100 °C |
| A temperatura quando o condutor conectado | -5 °C ... 50 °C |
Características elétricas
| Corrente Nominal euN | 17.5 Um |
|---|---|
| Corrente nominal | 17.5 Um |
| Tensão nominal (III/3) | 690 V |
| Tensão nominal (III/2) | 1000 V |
| Tensão nominal (II/2) | 1000 V |
| Nominal a tensão de pico (III/3) | 6 kV |
| Nominal a tensão de pico (III/2) | 8 kV |
| Nominal a tensão de pico (II/2) | 8 kV |
Características mecânicas
| QUICKON connectability | max. 10 |
|---|---|
| Inserção/retirada de ciclos de | > 50 |
| Categoria de impacto do choque | IK07 |
Dados do Material
| Material de contato | Cu |
|---|---|
| Superfície de contato do material | silver-plated |
| Contato com material de suporte | PA |
| Material isolante | PA |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
| Categoria de sobretensão | III |
| Grau de poluição | Três |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente Amigável Período De Utilização = 50 |
|---|---|
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Classificações
eCl@ss 5.1Vinte e sete milhões cento e quarenta e três mil, quatrocentoseCl@ss 6.0Vinte e sete milhões cento e quarenta e três mil, quatrocentoseCl@ss 7.0Vinte e sete milhões e quatrocentos e quarenta mil seiscentos e cincoeCl@ss 8.0Vinte e sete milhões e quatrocentos e quarenta mil seiscentos e cincoeCl@ss 9.0Vinte e sete milhões e quatrocentos e quarenta mil seiscentos e cinco
| Característica | Valor |
|---|---|
| Diâmetro do cabo (intervalo) (EF002356) | 5 mm |
| Secção transversal da conexão (núcleo sólido) (EF009691) | 1.5 mm² |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN.pdf | 57 Mbytes |
|
