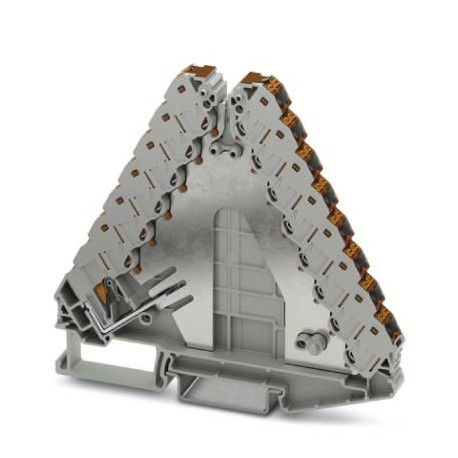

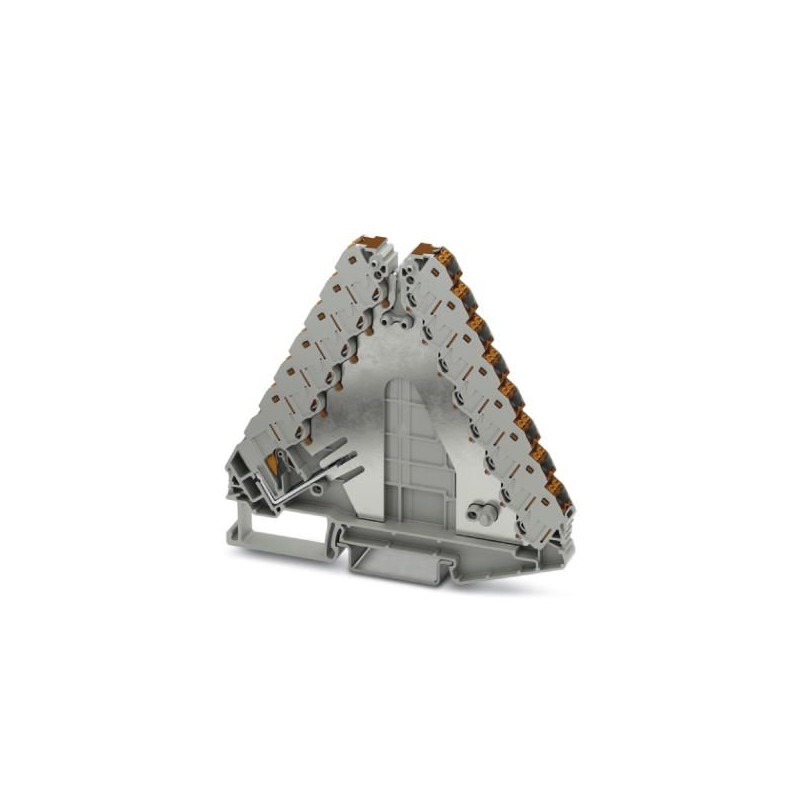

PHOENIX_CONTACT PTRVB 8-FI /BN 1067596 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PTRVB 8-FI /BN 1067596 PHOENIX CONTACT Potenciais distribuidores

Referência: PTRVB 8-FI /BN

Código: 1067596

Fabricante: PHOENIX_CONTACT

Descrição:

Potenciais distribuidores
Distribuidor de potencial, com opção de alimentação até 6 mm², tensão nominal: 250 V, corrente nominal: 17,5 A, tipo de conexão: Conexão push-in, Seção transversal de dimensionamento: 1,5 mm², seção transversal: 0,14 mm² - 2,5 mm², Usina elétrica, Seção transversal de dimensionamento: 4 mm², seção transversal: 0,2 mm² - 6 mm², montagem: NS 35/7,5, NS 35/15, cor: cinza, elementos de conexão coloridos:  marrom

Categorias:

  • Blocos de terminais > Terminal de conexão de passagem
  • PHOENIX_CONTACT > Conectividade armários industriais

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço total: 280,97 €

Preço unitário: 28,097 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 2-3 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Chave De Dados Comerciais

OrderkeyUm milhão sessenta e sete mil quinhentos e noventa e seis
Embalagem da unidade10 pc
Quantidade de ordem mínima10 pc
NotaFeita por Encomenda (sem devolução)
GTINQuatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões setecentos e trinta e sete mil novecentos e vinte oito
Peso por Peça (excluindo embalagem)46.740 g
Personalizado número de tarifaçãoOitenta e cinco milhões, trezentos e sessenta e nove mil e dez
País de origemPL (Polónia)

Geral

Número de posiçõesDois
Número de níveisOito
Número de conexõesVinte e nove
PotencialidadesUm
Nominal da seção transversal da alimentação4 mm2
Corcinzento
Cor dos elementos de ligaçãobrown
Material isolantePA
Classificação de inflamabilidade de acordo com UL 94V0
Nominal de surto de tensão4 kV
Categoria de sobretensãoIII
Material isolante grupoEu
Dissipação máxima de potência para a condição nominal0,56 W (o valor é multiplicado quando ligar vários níveis)
Corrente de carga máxima24-A (por câmara com 2,5 mm2 condutor de seção transversal)
Total máximo de corrente37-A (por distribuidor)
Corrente Nominal euN17.5-A (com 1,5 mm2 condutor de seção transversal)
Tensão Nominal UN250 V
Corrente de carga máxima37-A (Entrada De Serviço)
Corrente Nominal euN32-A (de Alimentação, de 4 mm2 condutor de seção transversal)
Tensão Nominal UN250 V
Abra o painel lateralSim

Dimensões

Largura8.3 mm
Comprimento100 mm
Altura NS 35/7,5De 87,5 mm
Altura NS 35/1595 mm

Ligação de dados

Feed-in de conexãoDe alimentação-fase
Método de ligaçãoPush-in de conexão
Conexão em acc. com o padrão deIEC 60947-7-1
Condutor de seção transversal do sólido min.De 0,14 mm2
Condutor de seção transversal do sólido max.2,5 mm2
Condutor de seção transversal AWG min.Vinte e seis
Condutor de seção transversal AWG max.Quatorze
Condutor de seção transversal flexível min.De 0,14 mm2
Condutor de seção transversal flexível max.1,5 mm2
Min. AWG condutor de seção transversal, flexívelVinte e seis
Max. AWG condutor de seção transversal, flexívelQuatorze
Condutor de seção transversal flexível, com virola, sem manga de plástico min.De 0,14 mm2
Condutor de seção transversal flexível, com virola, sem manga de plástico max.1,5 mm2
Condutor de seção transversal flexível, com virola com luva plástica min.De 0,14 mm2
Condutor de seção transversal flexível, com virola com manga de plástico max.1,5 mm2
Comprimento de decapagem8 mm 10 mm ...
NotaApenas o "CRIMPFOX 6" alicate de crimpagem pode ser usado para cravar com 6 mm2 presos e virola.
Conexão em acc. com o padrão deIEC 60947-7-1
Condutor de seção transversal do sólido min.0,2 mm2
Condutor de seção transversal do sólido max.6 mm2
Condutor de seção transversal AWG min.Vinte e quatro
Condutor de seção transversal AWG max.Dez
Condutor de seção transversal flexível min.0,2 mm2
Condutor de seção transversal flexível max.6 mm2
Min. AWG condutor de seção transversal, flexívelVinte e quatro
Max. AWG condutor de seção transversal, flexívelDez
Condutor de seção transversal flexível, com virola, sem manga de plástico min.0,2 mm2
Condutor de seção transversal flexível, com virola, sem manga de plástico max.6 mm2
Condutor de seção transversal flexível, com virola com luva plástica min.0,2 mm2
Condutor de seção transversal flexível, com virola com manga de plástico max.6 mm2
Comprimento de decapagem10 mm 12 mm ...

Normas e Regulamentos

Conexão em acc. com o padrão deIEC 60947-7-1
IEC 60947-7-1
Classificação de inflamabilidade de acordo com UL 94V0

Ambiental De Conformidade Do Produto

China RoHSAmbientalmente amigável período de utilização: ilimitado = EFUP-e
Não há substâncias perigosas acima dos valores limite

Classificações

ETIM for 1067596 Bloco de terminais (EC000897)

Nome da característicaSecção de condutor de fio fino de ligação sem ponteira (EF007341)
Valor da característica0.14 mm²
Nome da característicaSecção do condutor de fio fino de ligação com ponteira (EF007339)
Valor da característica0.14 mm²
Nome da característicaSecção da ligação de cabo rígido (EF007337)
Valor da característica0.14 mm²
Nome da característicaCorrente nominal especificada In (EF008250)
Valor da característica17.5 A
Nome da característicaTensão especificada de funcionamento (EF000228)
Valor da característica250 V
Nome da característicaTipo de ligação elétrica 1 (EF002526)
Valor da característicaOutro
Nome da característicaTipo de ligação elétrica 2 (EF002527)
Valor da característicaOutro
Nome da característicaNúmero de níveis (EF002659)
Valor da característica8
Nome da característicaNúmero de fixações por nível (EF002660)
Valor da característica4
Nome da característicaMétodo de montagem (EF000003)
Valor da característicaPerfil DIN 35 mm
Nome da característicaMaterial do corpo isolante (EF007543)
Valor da característicaOutro
Nome da característicaClasse de inflamabilidade do material de selagem de acordo com UL 94 (EF002521)
Valor da característicaV0
Nome da característicaLargura (EF000008)
Valor da característica8.3 mm
Nome da característicaAltura (EF000040)
Valor da característica100 mm
Nome da característicaProfundidade (EF000049)
Valor da característica87.5 mm
Nome da característicaPlaca de fecho necessária (EF002525)
Valor da característicaSim
Nome da característicaCor (EF000007)
Valor da característicaCinzento
Nome da característicaNíveis ligados internamente (EF002661)
Valor da característicaSim
