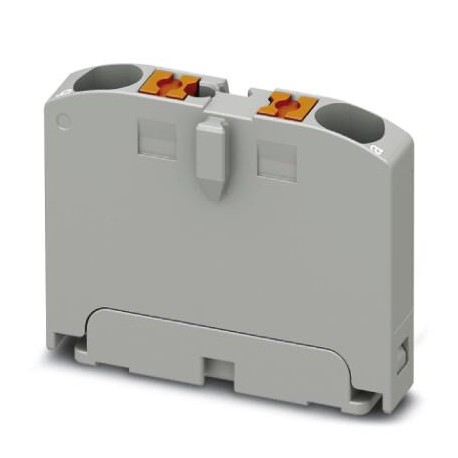

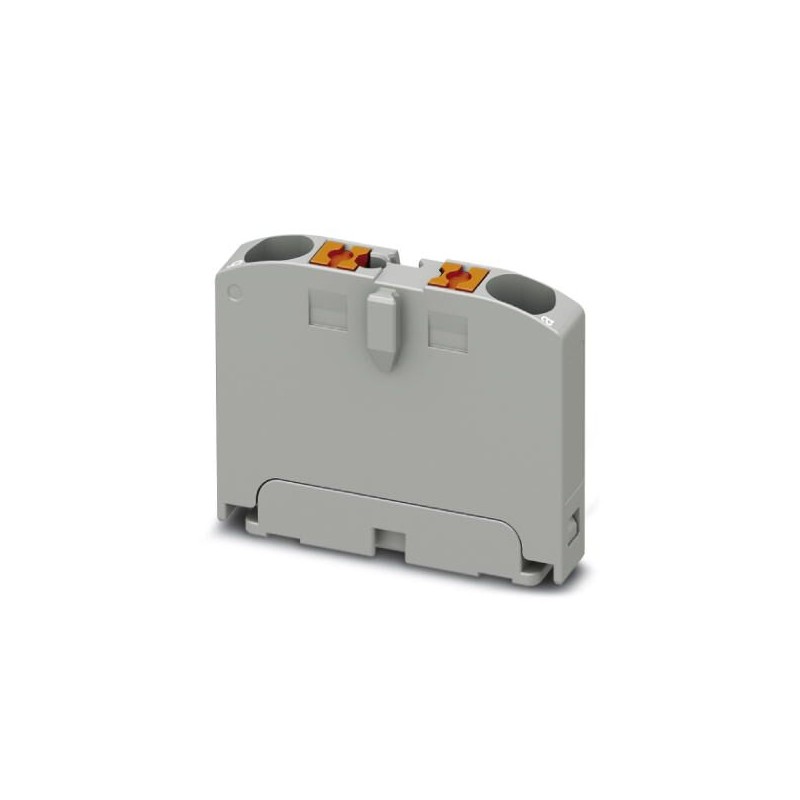

PTFIX 2X2,5 GY 1028067 PHOENIX CONTACT Bloco de distribuição
PTFIX 2X2,5 GY
1028067
PHOENIX_CONTACT
50
Bloco de distribuição
Bloco de distribuição, Terminal de base, tensão nominal: 450 V, corrente nominal: 24 A, número de ligações: 2, tipo de ligação: Ligação push-in, secção transversal: 0,14 mm² - 4 mm², classe de montagem: adaptador de intertravamento em calha, Montagem direta com flange, Antena, cor: cinzento
Blocos de terminais > Terminal de conexão de passagem
Sistema de bloco FIX
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Bloco de distribuição, Básico do bloco de terminais, nom. tensão: 450 V, corrente nominal: de 24 A, método de ligação: Push-in de conexão, número de conexões: 2, seção transversal: 0.14 mm2 4 mm2 AWG: 26 - 12, largura: 5.2 mm, altura: 21.7 mm, cor: cinza, tipo de montagem: para ajustar em um trilho DIN placa
Chave De Dados Comerciais
| Orderkey | Um milhão de vinte e oito mil sessenta e sete |
|---|---|
| Embalagem da unidade | 50 pc |
| Quantidade de ordem mínima | 50 pc |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões quinhentos e vinte e quatro mil duzentos e sessenta e nove |
| Peso por Peça (excluindo embalagem) | 3.330 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e nove mil e dez |
| País de origem | PL (Polónia) |
Geral
| Número de níveis | Um |
|---|---|
| Número de conexões | Dois |
| Potencialidades | Um |
| Nominal da seção transversal do | 2,5 mm2 |
| Cor | cinzento |
| Material isolante | PA |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
| Nominal de surto de tensão | 6 kV |
| Grau de poluição | Três |
| Categoria de sobretensão | III |
| Material isolante grupo | Eu |
| Dissipação máxima de potência para a condição nominal | De 0,77 W |
| Corrente de carga máxima | 32 |
| Corrente Nominal euN | 24 A |
| Tensão Nominal UN | 450 V |
| Abra o painel lateral | Nenhum |
| Proteção contra choque teste de especificação | DIN EN 50274 (VDE 0660-514):2002-11 |
| Parte de trás da mão de protecção | garantido |
| Proteção de dedo | garantido |
| Resultado de picos de tensão de teste | Teste passado |
| A tensão de pico do teste de setpoint | 9.8 kV |
| Resultado da energia de frequência de suportar ensaio de tensão | Teste passado |
| A frequência de alimentação tensão de withstand de setpoint | 1.89 kV |
| Resultado do teste para a estabilidade mecânica do terminal pontos (5 x conexão do condutor) | Teste passado |
| Resultado do teste de flexão de | Teste passado |
| Teste de flexão de velocidade de rotação | 10 rpm |
| Teste de flexão ativa | Cento e trinta e cinco |
| Teste de flexão de condutor de secção transversal/peso | De 0,14 mm2 / 0.2 kg |
| 2,5 mm2 / 0,7 kg | |
| 4 mm2 / 0,9 kg | |
| Ensaio de tração resultado | Teste passado |
| Condutor de seção transversal ensaio de tração | De 0,14 mm2 |
| Força de tração setpoint | 10 N |
| Condutor de seção transversal ensaio de tração | 2,5 mm2 |
| Força de tração setpoint | 50 N |
| Condutor de seção transversal ensaio de tração | 4 mm2 |
| Força de tração setpoint | 60 N |
| Resultado do ajuste apertado no suporte | Teste passado |
| Ajuste apertado na transportadora | NS 35 |
| Setpoint | 1 N |
| Resultado da tensão-ensaio de queda | Teste passado |
| Requisitos, queda de tensão | ≤ 3.2 mV |
| Resultado da elevação da temperatura de teste | Teste passado |
| Curto-circuito resultado de estabilidade | Teste passado |
| Condutor de seção transversal de curto-circuito de teste | 2,5 mm2 |
| Curto tempo atual | 0.3 kA |
| Condutor de seção transversal de curto-circuito de teste | 4 mm2 |
| Curto tempo atual | 0.48 kA |
| Resultado do ensaio térmico | Teste passado |
| Teste de envelhecimento por mola modular bloco de terminais de ciclos de temperatura | Cento e noventa dois |
| Prova de características térmicas (agulha chama) duração efectiva | 30 s |
| Resultado do teste de envelhecimento | Teste passado |
| Oscilação, o ruído de banda larga resultado do teste | Teste passado |
| Especificação de teste, de oscilação, de ruído de banda larga | DIN EN 50155 (VDE 0115-200):2008-03 |
| Teste do espectro | Serviço de teste de vida de categoria 2, bogie-montado |
| Freqüência de teste | fUm= 5 Hz a fDois= 250 Hz |
| ASD nível | 6.12 (m/sDois)Dois/Hz |
| Aceleração | 3.12 g |
| Duração do teste por eixo | 5 h |
| Teste direções | X-, Y - e Z-eixo |
| Choque resultado do teste | Teste passado |
| Especificação de teste, teste de choque | DIN EN 50155 (VDE 0115-200):2008-03 |
| Choque formulário | Semi-senoidal |
| Aceleração | 30g |
| Choque duração | 18 ms |
| Número de choques por direção | Três |
| Teste direções | X-, Y - e Z-axis (pos. e neg.) |
| Relativo isolamento da temperatura do material de índice (Elec., UL 746 B) | 130 °C |
| Temperatura índice de material de isolamento (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Estática do material isolante aplicação a frio | -60 °C |
| O comportamento de um incêndio para veículos ferroviários (DIN 5510-2) | Teste passado |
| Chama método de ensaio (norma DIN EN 60695-11-10) | V0 |
| Índice de oxigênio (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | Dois |
| NF F16-101, NF F10-102 Classe F | Dois |
| Superfície de inflamabilidade NFPA 130 (ASTM E 162) | passado |
| Específicas de densidade ótica de fumaça NFPA 130 (ASTM E 662) | passado |
| O gás de fumo toxicidade NFPA 130 (SMP 800C) | passado |
| Calorimétricos liberação de calor NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Ligação de dados
| Método de ligação | Push-in de conexão |
|---|---|
| Comprimento de decapagem | 8 mm 10 mm ... |
| Conexão em acc. com o padrão de | IEC 60998-2-2 |
| Condutor de seção transversal do sólido min. | De 0,14 mm2 |
| Condutor de seção transversal do sólido max. | 4 mm2 |
| Condutor de seção transversal AWG min. | Vinte e seis |
| Condutor de seção transversal AWG max. | Doze |
| Condutor de seção transversal flexível min. | De 0,14 mm2 |
| Condutor de seção transversal flexível max. | 2,5 mm2 |
| Min. AWG condutor de seção transversal, flexível | Vinte e seis |
| Max. AWG condutor de seção transversal, flexível | Doze |
| Condutor de seção transversal flexível, com virola, sem manga de plástico min. | De 0,14 mm2 |
| Condutor de seção transversal flexível, com virola, sem manga de plástico max. | 2,5 mm2 |
| Condutor de seção transversal flexível, com virola com luva plástica min. | De 0,14 mm2 |
| Condutor de seção transversal flexível, com virola com manga de plástico max. | 2,5 mm2 |
| Interno cilíndrico gage | A3 |
Normas e Regulamentos
| Conexão em acc. com o padrão de | IEC 60998-2-2 |
|---|---|
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente amigável período de utilização: ilimitado = EFUP-e |
|---|---|
| Não há substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.0Vinte e sete milhões cento e quarenta e um mil cento e vinte e umeCl@ss 4.1Vinte e sete milhões cento e quarenta e um mil cento e vinte e umeCl@ss 5.0Vinte e sete milhões cento e quarenta e um mil cento e vinteeCl@ss 5.1Vinte e sete milhões cento e quarenta e um mil cento e vinteeCl@ss 6.0Vinte e sete milhões cento e quarenta e um mil e cemeCl@ss 7.0Vinte e sete milhões cento e quarenta e um mil cento e vinteeCl@ss 8.0Vinte e sete milhões cento e quarenta e um mil cento e vinteeCl@ss 9.0Vinte e sete milhões cento e quarenta e um mil cento e vinte
UNSPSC 6.01Trinta milhões, duzentos e onze mil, oitocentos e onzeUNSPSC 7.0901Trinta e nove milhões cento e vinte e um mil quatrocentos e dezUNSPSC 11Trinta e nove milhões cento e vinte e um mil quatrocentos e dez12.01 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e dez13.2 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e dez
| Característica | Valor |
|---|---|
| Corrente nominal especificada In (EF008250) | 24 A |
| Tensão especificada de funcionamento (EF000228) | 450 V |
| Tipo de ligação elétrica 1 (EF002526) | Outro |
| Tipo de ligação elétrica 2 (EF002527) | Outro |
| Número de fixações por nível (EF002660) | 2 |
| Material do corpo isolante (EF007543) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Largura (EF000008) | 5.2 mm |
| Altura (EF000040) | 28.6 mm |
| Profundidade (EF000049) | 21.7 mm |
| Placa de fecho necessária (EF002525) | Não |
| Cor (EF000007) | Cinzento |
| Níveis ligados internamente (EF002661) | Sim |
