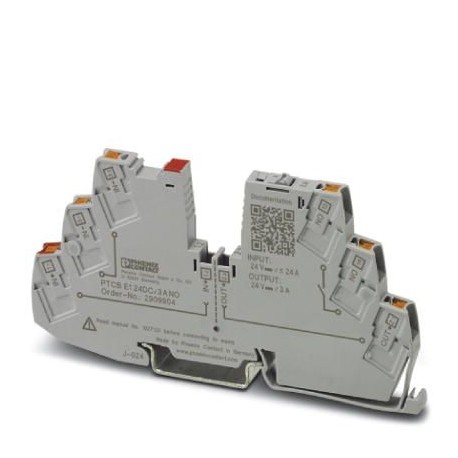

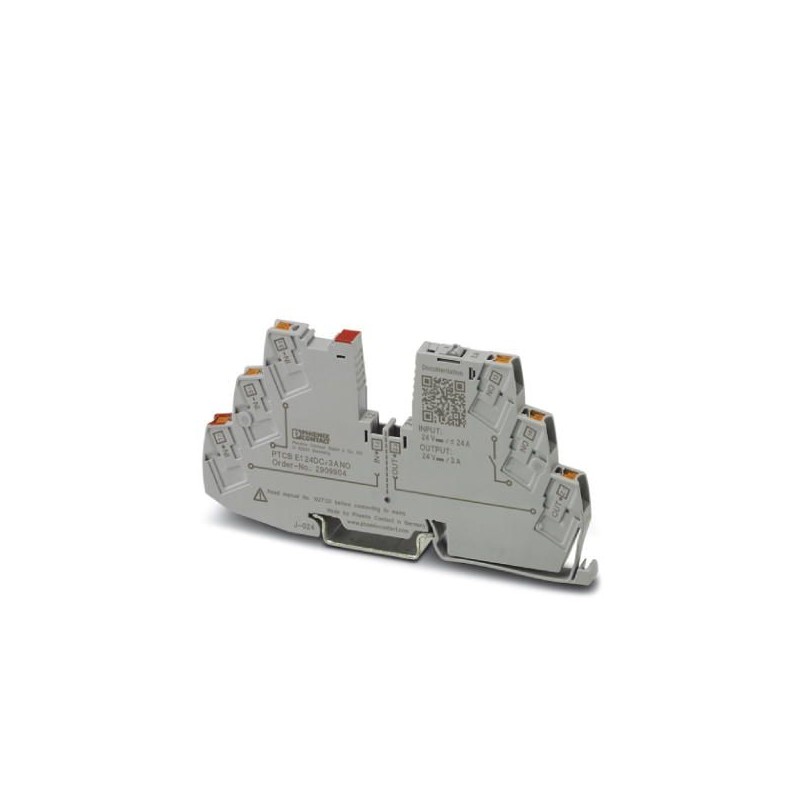

PTCB E1 24DC/3A NO 2909904 PHOENIX CONTACT Dispositivo eletrônico disjuntor
PTCB E1 24DC/3A NO
2909904
PHOENIX_CONTACT
Dispositivo eletrônico disjuntor
Interruptor eletrônico para proteção de equipamentos monocanal para proteger os consumidores em 24 V DC em caso de sobrecarga e curto-circuito. Fácil distribuição de potencial com os componentes do sistema de bornes CLIPLINE complete. Com corrente nominal fixa. Para instalação em trilhos DIN.
Disjuntores, fusíveis > Disjuntor
Proteção de surtos
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Dois milhões, novecentos e nove mil novecentos e quatro |
|---|---|
| Embalagem da unidade | 1 pc |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões quatrocentos e oito mil setecentos e vinte e nove |
| Peso por Peça (excluindo embalagem) | 27.640 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e três mil e dez |
| País de origem | DE (Alemanha) |
Condições ambientais
| Temperatura ambiente (operação) | -25 °C ... 60 °C |
|---|---|
| Ambiente temperatura de armazenamento/transporte) | -40 °C ... 70 °C |
| Teste da umidade da | 96 h, 95% RH, 40°C |
| Altitude | ≤ 2000 m (nn (acima do nível médio do mar)) |
| Choque (operação) | 30g (IEC 60068-2-27, Teste Ea) |
| Vibração (operação) | 10 Hz ... 59.6 Hz (Amplitude ±0,35 mm; em conformidade com a norma IEC 60068-2-6, Teste de Fc) |
| 59.6 Hz A 150 Hz (Aceleração 5g; em conformidade com a norma IEC 60068-2-6, Teste de Fc) | |
| Grau de proteção | IP20 |
Geral
| Classificação de inflamabilidade de acordo com UL 94 | V-0 |
|---|---|
| Tipo de montagem | Trilho DIN: 35 mm |
| Cor | o tráfego de UM cinza RAL 7042 |
| Número de posições | Um |
| Classe de proteção | III |
| Tipo | Trilho DIN módulo, de uma peça de |
Dados elétricos
| Tipo de fusível | eletrônico |
|---|---|
| Nominal de surto de tensão | 0,5 kV |
| Tensão de funcionamento | 18 V DC ... 27.5 V DC |
| Tensão nominal | 24 V DC |
| Corrente nominal euN | 24 UM DC (corrente Total de entrada) |
| 3 UM DC () | |
| Tolerância de medição I | ± 15 % |
| Comentários resistência | max. 35 V DC |
| Fail-safe elemento | 4 UM CONTROLADOR DE DOMÍNIO |
| Eficiência | > 99 % |
| Circuito fechado de correnteZero | typ. 12 mA |
| Dissipação de potência | typ. 0.3 W (N-operação de carga) |
| < 0,9 W (operação Nominal) | |
| Módulo de tempo de inicialização | 1 s |
| O tempo de espera depois de desligar um canal | 5 s (em sobrecarga / curto-circuito) |
| Temperatura de desclassificação | 21-A (corrente Total a 60°C) |
| 24-A (corrente Total de 50°C) | |
| 3-A (Canal actual a 60°C) | |
| 3-A (Canal actual a 50°C) | |
| Método de disparo | E (eletrônica) |
| Necessário fusível de segurança | não é necessário, integrada à prova de falhas elemento |
| Força dieléctrica | max. 35 V DC (Carga do circuito) |
| Queda de tensão | De 0,06 V (2) |
| MTBF (IEC 61709, SN 29500) | 28571428 h (a 25°C, com 21% de carga) |
| 14084507 h (a 40°C, com 34.25% de carga) | |
| 2053388 h (a 60°C, com 100% de carga) | |
| O tempo de desligamento do circuito da carga | ≤ 10 ms (para curto-circuito > 2.0 x IN) |
| 1 s (1,2 a 2,0 x IN) | |
| Subtensão de encerramento do circuito da carga | ≤ 17.8 V DC (ativo) |
| ≥ 18.8 V DC (inativo) | |
| A tensão de pico de encerramento do circuito da carga | ≥ 27.5 V DC (ativo) |
| ≤ 27 V DC (inativo) | |
| Max. carga capacitiva carga do circuito | 20000 µF (Dependendo das correntes de curto-circuito) |
Indicação remota de contato
| Nome da conexão | Indicação remota de circuito |
|---|---|
| Função de comutação | N/O contact |
| Comprimento de decapagem | 10 mm |
| Condutor de seção transversal do sólido | 0,2 mm2 4 mm2 ... |
| Condutor de seção transversal AWG | 24 14 ... |
| Condutor de seção transversal, flexível, com virola, com luva plástica | 0,2 mm2 2,5 mm2 ... |
| Condutor de seção transversal flexível, com virola, sem manga de plástico | 0,2 mm2 2,5 mm2 ... |
| DC tensão de funcionamento | 0 V DC ... 30 V DC |
| DC corrente de funcionamento | 100 mA DC |
Ligação de dados
| Nome da conexão | Circuito principal EM+ |
|---|---|
| Método de ligação | Push-in de conexão |
| Comprimento de decapagem | 10 mm |
| Condutor de seção transversal do sólido | 0,2 mm2 4 mm2 ... |
| Condutor de seção transversal AWG | 24 12 ... |
| Condutor de seção transversal, flexível, com virola, com luva plástica | 0,2 mm2 2,5 mm2 ... |
| Condutor de seção transversal flexível, com virola, sem manga de plástico | 0,2 mm2 2,5 mm2 ... |
| Nome da conexão | Principal circuito- |
| Método de ligação | Push-in de conexão |
| Comprimento de decapagem | 10 mm |
| Condutor de seção transversal do sólido | 0,2 mm2 4 mm2 ... |
| Condutor de seção transversal AWG | 24 12 ... |
| Condutor de seção transversal, flexível, com virola, com luva plástica | 0,2 mm2 2,5 mm2 ... |
| Condutor de seção transversal flexível, com virola, sem manga de plástico | 0,2 mm2 2,5 mm2 ... |
| Nome da conexão | Principal circuito FORA |
| Método de ligação | Push-in de conexão |
| Comprimento de decapagem | 10 mm |
| Condutor de seção transversal do sólido | 0,2 mm2 4 mm2 ... |
| Condutor de seção transversal AWG | 24 12 ... |
| Condutor de seção transversal, flexível, com virola, com luva plástica | 0,2 mm2 2,5 mm2 ... |
| Condutor de seção transversal flexível, com virola, sem manga de plástico | 0,2 mm2 2,5 mm2 ... |
Normas e Regulamentos
| As normas/especificações | EN 61000-6-2 |
|---|---|
| EN 61000-6-3 | |
| PT 60068-2-78 | |
| EN 50178 | |
| EN 60068-2-6 | |
| EN 60068-2-27 | |
| UL 508 | |
| UL 2367 | |
| UL 1310 Classe de Potência 2 Unidades |
Classificações
eCl@ss 5.1Vinte e sete milhões cento e quarenta e um mil e cemeCl@ss 6.0Vinte e sete milhões cento e quarenta e um mil e cemeCl@ss 7.0Vinte e sete milhões cento e quarenta e um mil cento e dezesseiseCl@ss 8.0Vinte e sete milhões cento e quarenta e um mil cento e dezesseiseCl@ss 9.0Vinte e sete milhões cento e quarenta e um mil cento e dezesseis
| Característica | Valor |
|---|---|
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | Outro |
| Número de polos (EF001391) | 1 |
| Largura (EF000008) | 6.2 mm |
| Altura (EF000040) | 105.8 mm |
| Profundidade (EF000049) | 55.6 mm |
| Método de montagem (EF000003) | Outro |
| Tensão de funcionamento (EF000111) | 27.5 V |
| Corrente nominal (EF000001) | 24 A |
| Limitação de corrente ativa x IN (EF011922) | 0 |
| Tipo de fusível (EF011923) | Eletrónico |
| Dispositivo de segurança (EF011924) | 4 A |
| Tempo de inatividade (EF011925) | 0.01 ms |
| Capacidade de carga max. (EF011926) | 0.014 µF |
| Com contato de sinalização remota (EF000422) | Sim |
| Temperatura ambiente durante a operação (EF007515) | -30 °C |
