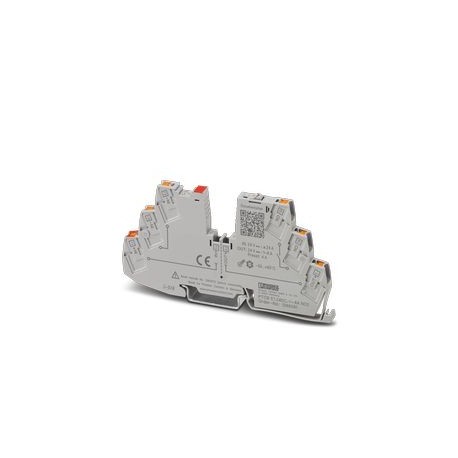

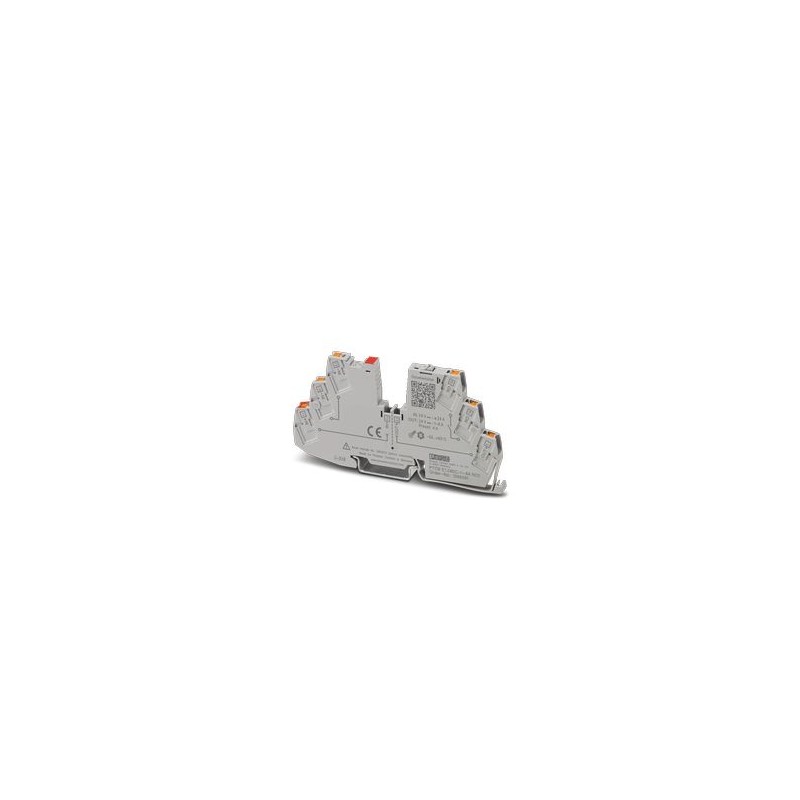

PTCB E1 24DC/1-8A NO2 1388391 PHOENIX CONTACT Chave eletrônica de 1 canal para proteção de equipamentos a fi..
PTCB E1 24DC/1-8A NO2
1388391
PHOENIX_CONTACT
Chave eletrônica de 1 canal para proteção de equipamentos a fim de proteger consumidores em 24 V DC em caso de sobrecarga e curto-circuito. Distribuição fácil de potencial com os componentes do sistema completo de bloco terminal CLIPLINE. Com travamento eletrônico das correntes nominales definidas. O contato de aviso se abre quando o canal é desconectado devido a uma falha ou manualmente. Para instalação em trilhos DIN.
Interruptor de proteção de equipamentos eletrônicos de 1 canal para proteger os consumidores em 24 V DC em caso de sobrecarga e curto-circuito. Fácil distribuição de potencial com os componentes do sistema completo de terminais ferroviários CLIPLINE. Com travamento eletrônico do conjunto de correntes nominais. O contato de aviso é aberto quando o canal é desligado devido a uma falha ou manualmente. Para instalação em trilhos DIN.
Disjuntor eletrônico de 1 canal para proteger cargas de 24 V DC contra sobrecargas e curtos-circuitos. Distribuição fácil de potencial com componentes do sistema completo de blocos terminais CLIPLINE. Com intertravamento eletrônico das correntes nominales definidas. O contato do sinal é aberto se o canal foi desligado manualmente ou devido a uma falha. Para instalação em trilhos DIN.
Disjuntores, fusíveis > Disjuntor
Proteção de surtos
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲| Geral | |
| nota | EN 50121-3-2: Aplicações ferroviárias - Compatibilidade eletromagnética - Parte 3-2: Material rodante - Aparelho |
| Conexão para linha de sinal testada conforme a EN 61000-4-4 com 1 kV; Se necessário, o cliente deve providenciar medidas de proteção adequadas | |
| Curtos-circuitos duros repetidos podem reduzir a integral de fusão do fusível de reserva integrado. | |
| cara | Módulo DIN rail de peça única |
| Tipo de produto | Disjuntores de dispositivos |
| família de produtos | PTCB |
| Número de posições | 1 |
| Características do isolamento | |
| Tipo de proteção | Iii |
| Grau de contaminação | 2 |
| Geral | |
| Tensão | 18 V CC... 30 V DC |
| Tensão nominal | 24 V DC |
| Corrente nominal In | 24 A DC (Entrada Total de Corrente) |
| 8 A DC (Corrente de Saída Nominal) | |
| Corrente nominal In | 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 A DC (ajustável) |
| Corrente Nominal (Preset) | 4 A |
| Tensão de sobrevoltagem nominal | 0,5 kV |
| Método de tiro | E (eletrônica) |
| Resistência de realimentação | Máximo 35 V CC |
| Fusível reserva necessário | Só é necessário se eumáximoda fonte de alimentação > capacidade de comutação de curto-circuito. Elemento de segurança integrado. |
| Capacidade de comutação por curto-circuito | 300 A |
| Força Dielétrica | Máximo 35 V DC (circuito de carga) |
| fusível | eletrônico |
| eficiência | > 99% |
| Corrente em malha fechada I0 | Dica. 12 mA |
| Dissipação de energia | Tipo 0,3 W (operação sem carga) |
| < 1,6 W (Operação Nominal) | |
| Tempo de inicialização do módulo | < 0,55 s |
| Tempo após desligar um canal | 5 s (em caso de sobrecarga/curto-circuito) |
| Medindo a Tolerância I | ± 15% |
| Desclassificação por temperatura | 21 A (Corrente total a 60°C) |
| 24 A (corrente total a 50°C) | |
| 7 A (corrente do canal a 60°C) | |
| 8 A (corrente do canal a 50°C) | |
| MTBF (IEC 61709, SN 29500) | 25641025 h (a 25°C com 21% de carga) |
| 10989010 h (a 40°C com 34,25% de carga) | |
| 1149425 h (a 55°C com 100% de carga) | |
| Queda de tensão | 0,13 V (a 8 A) |
| Elemento de Segurança | 15 A d.C. |
| Circuito de carregamento | |
| Horário de Encerramento | ≤ 10 ms (para curto-circuito > 2.0 x In) |
| 1 s (1,2 ... 2.0 x In) | |
| Desligamento por subtensão | ≤ 17,8 V DC (ativo) |
| ≥ 18,8 VDC (em marcha lenta) | |
| Desligamento por surto | ≥ 30,5 V DC (ativo) |
| ≤ 29,5V DC (idle) | |
| Carga capacitiva máxima | 25000 μF (Dependendo da configuração de corrente e da corrente de curto-circuito disponível) |
| Sinalização Indicadora/Remota | |
| Nome da Conexão | Circuito de Indicação Remota |
| Função de comutação | Contato Não Autorizado |
| Tensão | 0 V DC... 30 V DC |
| Corrente de Operação | 100 mA DC |
| Seção transversal AWG | (convertido de acordo com IEC) |
| Circuito Principal IN+ | |
| Método de conexão | Conexão push-in |
| Comprimento de extração | 8 mm |
| Seção transversal flexível do condutor | 0,2 mm² ... 2,5 mm² |
| Seção transversal do condutor rígido | 0,2 mm² ... 4 mm² |
| Seção transversal do condutor AWG | 24 ... 12 |
| Seção transversal do condutor, flexível, com ponteira, com revestimento plástico | 0,2 mm² ... 2,5 mm² |
| Seção transversal do condutor flexível, com bucha plástica sem mangas | 0,2 mm² ... 2,5 mm² |
| Circuito principal EN- | |
| Método de conexão | Conexão push-in |
| Comprimento de extração | 8 mm |
| Seção transversal flexível do condutor | 0,2 mm² ... 2,5 mm² |
| Seção transversal do condutor rígido | 0,2 mm² ... 4 mm² |
| Seção transversal do condutor AWG | 24 ... 12 |
| Seção transversal do condutor, flexível, com ponteira, com revestimento plástico | 0,2 mm² ... 2,5 mm² |
| Seção transversal do condutor flexível, com bucha plástica sem mangas | 0,2 mm² ... 2,5 mm² |
| Saída do circuito principal | |
| Método de conexão | Conexão push-in |
| Comprimento de extração | 8 mm |
| Seção transversal flexível do condutor | 0,2 mm² ... 2,5 mm² |
| Seção transversal do condutor rígido | 0,2 mm² ... 4 mm² |
| Seção transversal do condutor AWG | 24 ... 12 |
| Seção transversal do condutor, flexível, com ponteira, com revestimento plástico | 0,2 mm² ... 2,5 mm² |
| Seção transversal do condutor flexível, com bucha plástica sem mangas | 0,2 mm² ... 2,5 mm² |
| Circuito de Indicação Remota | |
| Método de conexão | Conexão push-in |
| Comprimento de extração | 8 mm |
| Seção transversal flexível do condutor | 0,2 mm² ... 2,5 mm² |
| Seção transversal do condutor rígido | 0,2 mm² ... 4 mm² |
| Seção transversal do condutor AWG | 24 ... 14 |
| Seção transversal do condutor, flexível, com ponteira, com revestimento plástico | 0,2 mm² ... 2,5 mm² |
| Seção transversal do condutor flexível, com bucha plástica sem mangas | 0,2 mm² ... 2,5 mm² |
| LED do canal desligado | Desligado (Canal Desligado) |
| LED de canal amarelo | Ligado (canal ligado, carga do canal > 80%) |
| Piscando (Modo de Programação Ativa) | |
| LED de canal verde | lit (Canal Ligado) |
| LEDs de canal vermelho | Ligado (Canal Desligado, Sobretensão ou Subtensão Ativa) |
| Ligado temporário (Canal Desligado, Fase de Resfriamento em 5 segundos, Sobrecarga ou Liberação por Curto-circuito) | |
| piscando (canal desligado, pronto para ligar novamente, sobrecarga ou liberação por curto-circuito) | |
| piscando rapidamente (canal desligado, tensão externa na saída, possível erro de instalação) |
| Desenho dimensional |  |
| largo | 6,2 milímetros |
| altura | 105,8 milímetros |
| profundidade | 55,6 mm (incluindo trilho DIN 7,5 mm) |
| material | PBT |
| PBT | |
| Classificação de inflamabilidade de acordo com UL 94 | V-0 |
| Condições ambientais | |
| Grau de proteção | IP20 |
| Temperatura Ambiente (Operacional) | -30 °C... 60 °C |
| Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 70 °C |
| altitude | ≤ 3000 m a 52 °C (a.s.m.) |
| ≤ 4000 m a 46 °C (a.s.m.) | |
| Teste de Umidade | 96 h, 95% de umidade relativa, 40 °C |
| Choque (operação) | 30g (IEC 60068-2-27, Teste EA) |
| Vibração (Operação) | 10 Hz... 59,6 Hz (Amplitude ±0,35 mm; de acordo com IEC 60068-2-6, Teste Fc) |
| 59,6 Hz ... 150 Hz (aceleração 5G; de acordo com IEC 60068-2-6, teste Fc) | |
| 5 Hz... 100 Hz (busca por ressonância 4g; frequência ressonante 4g; 90 min segundo DNV GL Classe B) | |
| Aprovação ul | |
| Identificação | UL/C-UL UL, listado UL 508 |
| UL Reconheceu UL 2367 | |
| UL/C-UL ANSI/UL 121201 Classe I, Divisão 2, Grupos A, B, C, D; T4 (Local Perigoso) | |
| DNV GL | |
| Identificação | Aprovação de Construção Naval |
| Dados DNV GL | |
| temperatura | Um |
| Humidade | B |
| vibração | B |
| Emc | B |
| Recinto | Um |
| Normas/Especificações | EN 61000-6-2 |
| nota | EMC – Imunidade para Zonas Industriais |
| Normas/Especificações | EM 61000-6-3 |
| nota | EMC – Emissões para Operações Residenciais, Comerciais e de Pequena Porte |
| Normas/Especificações | EN 60068-2-78 |
| nota | Influências ambientais – Umidade e calor constantes |
| Normas/Especificações | IN 50178 |
| nota | Equipamento de instalações elétricas com equipamentos eletrônicos |
| Normas/Especificações | EN 60068-2-6 |
| nota | Influências ambientais – Vibrações (sinusoidais) |
| Normas/Especificações | EN 60068-2-27 |
| nota | Influências Ambientais – Choques |
| Normas/Especificações | EN 60068-2-30 |
| nota | Influências Ambientais – Parte 2–30: Testes – Teste Db: Calor úmido, cíclico |
| Normas/Especificações | EN 61373 |
| nota | Aplicações Ferroviárias - Material Rodante - Testes de Choque e Vibração |
| Normas/Especificações | IN 45545-2 |
| nota | Aplicações Ferroviárias - Proteção contra Incêndio em Veículos Ferroviários - Parte 2: Requisitos para o Comportamento de Incêndio de Materiais e Componentes |
| Tipo de montagem | Trilho DIN: 35 mm |
| Característica | Valor |
|---|---|
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | Outro |
| Número de polos (EF001391) | 1 |
| Largura (EF000008) | 6.2 mm |
| Altura (EF000040) | 105.8 mm |
| Profundidade (EF000049) | 55.6 mm |
| Método de montagem (EF000003) | Outro |
| Tensão de funcionamento (EF000111) | 30 V |
| Corrente nominal (EF000001) | 24 A |
| Limitação de corrente ativa x IN (EF011922) | 0 |
| Tipo de fusível (EF011923) | Eletrónico |
| Dispositivo de segurança (EF011924) | 15 A |
| Tempo de inatividade (EF011925) | 0.01 ms |
| Capacidade de carga max. (EF011926) | 0.025 µF |
| Com contato de sinalização remota (EF000422) | Sim |
| Temperatura ambiente durante a operação (EF007515) | -30 °C |
