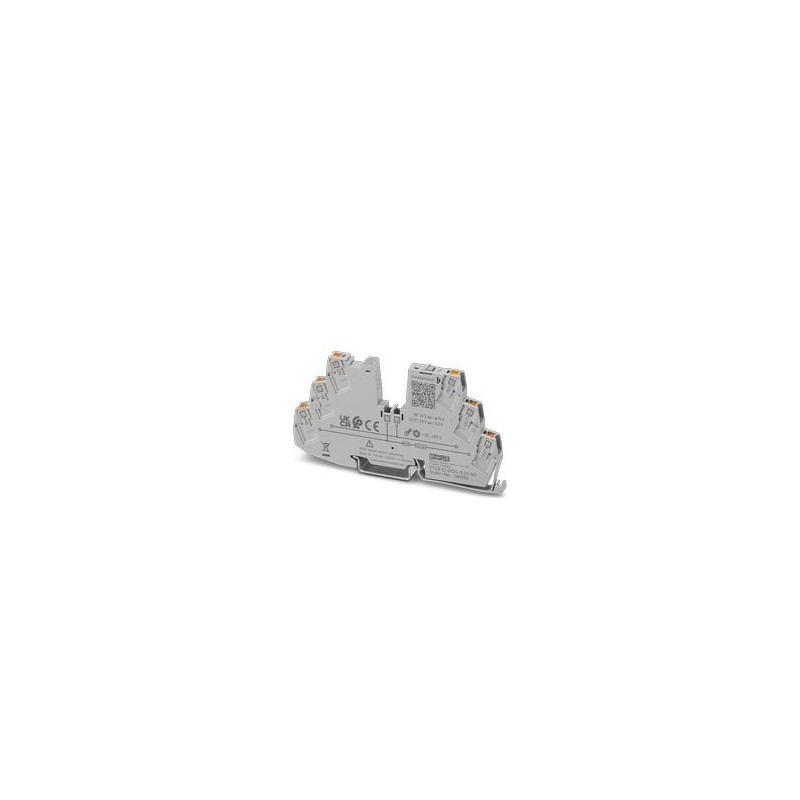

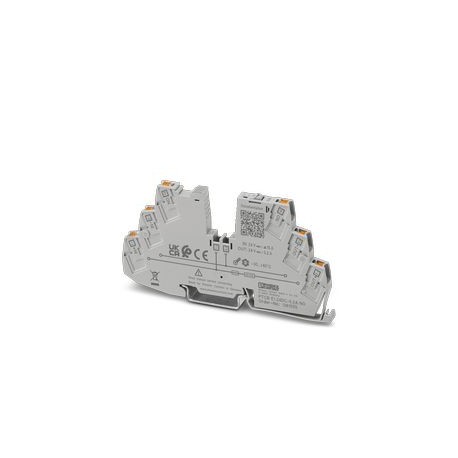

PTCB E1 24DC/0.2A NO 1361055 PHOENIX CONTACT Proteção de equipamentos eletrônicos de canal único para consum..
PTCB E1 24DC/0.2A NO
1361055
PHOENIX_CONTACT
Proteção de equipamentos eletrônicos de canal único para consumidores de 12-24 V DC. Valor nominal fixo de corrente: 0,2 A. Com sinal remoto e limitação de corrente ativa. Pode ser combinado com terminais ferroviários CLIPLINE. Para instalação em trilhos DIN.
Interruptores de proteção de aparelhos eletrônicos
Disjuntores, fusíveis > Disjuntor
Proteção de surtos
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados técnicos
anotações
| Geral | |
| Observação | Conexão para a linha de sinal testada de acordo com EN 61000-4-4 com 1 kV; Se for caso disso, devem ser previstas medidas de protecção por parte do cliente |
| Curtos-circuitos fortes repetidos podem reduzir a integral de fusão do fusível de segurança integrado. | |
Propriedades do item
| Construção | Módulo de peça única montado em trilho |
| Tipo de produto | Interruptores electrónicos de protecção de aparelhos |
| Família de produtos | PTCB |
| Número de postes | 1 |
| Número de canais | 1 |
| Propriedades de isolamento | |
| Tipo de proteção | Iii |
| Grau de poluição | 2 |
Propriedades Elétricas
| Número de canais | 1 |
| Geral | |
| Tensão | 10 V DC ... 30 V CC |
| Tensão nominal | 24 V CC |
| Corrente Nominal In | 15 A DC (Corrente de Entrada Total) |
| 0,2 A DC (Saída de Corrente Nominal) | |
| Corrente Nominal In | 0,2 A DC |
| Corrente nominal (predefinida) | 0.2 A |
| Dimensionamento de Tensão Transiente | 0,5 kV |
| Tipo de disparo | E (eletrônico) |
| Resistência à Recirculação | 35 V DC |
| Pré-fusível necessário | Só é necessário se euMaxda fonte de alimentação é > a capacidade de curto-circuito. Built-in recurso de segurança. |
| Capacidade de ruptura de curto-circuito | 300 A |
| Força Dielétrica | 35 V DC (circuito de carregamento) |
| Limitação de corrente ativa | Typ. 1,1 x In |
| Fusível | eletrônico |
| Rendimento | > 98,5% |
| Corrente de repouso I0 | Typ. 5 mA |
| Energia Dissipada | Typ. 0.1W (sem carga) |
| < 0,7 W (em operação nominal) | |
| Tempo de inicialização do módulo | 40 ms |
| Tempo limite após desconectar um canal | 5 seg (em sobrecarga/curto-circuito) |
| Tolerância de Medição I | ± 8% |
| Redução de temperatura | 15 A (Corrente total a 60°C) |
| 20 A (Corrente total a 50°C) | |
| MTBF (IEC 61709, SN 29500) | 29188558 h (a 25°C a 21% de carga) |
| 13379716 h (a 40°C a 34,25% de carga) | |
| 2326609 h (a 60°C a 100% de carga) | |
| Queda de tensão | 0,11 V (com 0,2 A) |
| Elemento à prova de falhas | 4 A DC |
| Circuito de carregamento | |
| Tempo de desconexão | ≤ 600 ms |
| ≥ 300 ms (dependendo da carga disponível) | |
| Desconexão típica. 1,1 x In | |
| Desconexão de subtensão | ≤ 9,2 V DC (ativo) |
| ≥ 10,2 V DC (sem carga) | |
| Desconexão de surto | ≥ 30,5 V DC (ativo) |
| ≤ 29,5 V DC (sem carga) | |
| Carga capacitiva máxima | 4 mF (Dependendo da configuração da corrente e da corrente de curto-circuito disponível) |
| Exibição/Sinal Remoto | |
| Conexão de Denominação | Circuito Wireless |
| Função de comutação | Abrir contato |
| Tensão | 0 V DC ... 30 V CC |
| Serviço Atual | 100 mA CC |
Dados de conexão
| Seção de condutores AWG | (Convertido de acordo com IEC) |
| Circuito Principal IN+ | |
| Tipo de conexão | Conexão push-in |
| Comprimento para ser desolado | 8 mm |
| Seção flexível do condutor | 0,2 mm² ... 2,5 mm² |
| Seção rígida do condutor | 0,2 mm² ... 4 mm² |
| Seção de condutores AWG | 24 ... 12 |
| Seção condutora flexível com biqueira, com luva plástica | 0,2 mm² ... 2,5 mm² |
| Seção condutora flexível com biqueira, sem luva plástica | 0,2 mm² ... 2,5 mm² |
| IN- Circuito Principal | |
| Tipo de conexão | Conexão push-in |
| Comprimento para ser desolado | 8 mm |
| Seção flexível do condutor | 0,2 mm² ... 2,5 mm² |
| Seção rígida do condutor | 0,2 mm² ... 4 mm² |
| Seção de condutores AWG | 24 ... 12 |
| Seção condutora flexível com biqueira, com luva plástica | 0,2 mm² ... 2,5 mm² |
| Seção condutora flexível com biqueira, sem luva plástica | 0,2 mm² ... 2,5 mm² |
| Circuito Principal OUT | |
| Tipo de conexão | Conexão push-in |
| Comprimento para ser desolado | 8 mm |
| Seção flexível do condutor | 0,2 mm² ... 2,5 mm² |
| Seção rígida do condutor | 0,2 mm² ... 4 mm² |
| Seção de condutores AWG | 24 ... 12 |
| Seção condutora flexível com biqueira, com luva plástica | 0,2 mm² ... 2,5 mm² |
| Seção condutora flexível com biqueira, sem luva plástica | 0,2 mm² ... 2,5 mm² |
| Circuito Wireless | |
| Tipo de conexão | Conexão push-in |
| Comprimento para ser desolado | 10 mm |
| Seção flexível do condutor | 0,2 mm² ... 2,5 mm² |
| Seção rígida do condutor | 0,2 mm² ... 4 mm² |
| Seção de condutores AWG | 24 ... 14 |
| Seção condutora flexível com biqueira, com luva plástica | 0,2 mm² ... 2,5 mm² |
| Seção condutora flexível com biqueira, sem luva plástica | 0,2 mm² ... 2,5 mm² |
Sinalização
| Canal LED desligado | Desligado (Canal desligado) |
| Canal LED amarelo | flashes (Modo de programação ativado) |
| Canal LED verde | Ativado (Canal conectado) |
| Canal LED vermelho | Ignição (Canal desligado, sobretensão ou subtensão ativa) |
| Acende temporariamente (Canal desconectado, fase de resfriamento de 5 seg, sobrecarga ou desligamento por curto-circuito) | |
| flashes (Canal desconectado, pronto para reconexão, desconexão por sobrecarga ou curto-circuito) | |
| pisca rapidamente (canal desconectado, tensão estranha na saída, possível falha na instalação) |
Dimensões
| Esquema de dimensão |  |
| Largura | 6,2 milímetros |
| altura | 105,8 milímetros |
| profundidade | 55,6 mm (com trilho de 7,5 mm) |
Dados Relevantes
| material | PBT |
| PBT | |
| Classe de inflamabilidade de acordo com UL 94 | V-0 |
Condições ambientais e de vida
| Condições ambientais | |
| Índice de proteção | IP20 |
| Temperatura Ambiente (Serviço) | -30 °C ... 60 °C |
| Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 70 °C |
| Altitude | ≤ 3000 m até 52 °C (amsl) |
| ≤ 4000 m até 46 °C (amsl) | |
| Verificação de umidade | 96 h, 95% UR, 40 °C |
| Falhas (em serviço) | 30g (IEC 60068-2-27, teste Ea) |
| Vibração (em serviço) | 10 Hz... 59,6 Hz (Amplitude ±0,35 mm; de acordo com IEC 60068-2-6, teste Fc) |
| 59,6 Hz ... 150 Hz (aceleração de 5g; de acordo com IEC 60068-2-6, teste Fc) | |
| 5 Hz... 100 Hz (busca por ressonância 4g; frequência de ressonância 4g; 90 min de acordo com DNV GL classe B) | |
Aprovações
| Homologação ul | |
| Marcado | UL/C-UL Listado UL 508 |
| UL Reconhecido UL 2367 | |
| NEC Classe 2 de acordo com UL 1310 | |
| UL/C-UL Listado ANSI/UL 121201 Classe I, Divisão 2, Grupos A, B, C, D (Local perigoso) | |
| DNV GL | |
| Marcado | Aprovação para a construção naval |
| Dados DNV GL | |
| temperatura | Para |
| Humidade | B |
| Vibração | B |
| Emc | Para |
| recinto | Para |
Padrões e especificações
| Regras/Disposições | EN 61000-6-2 |
| Observação | EMC - Imunidade a interferências para áreas industriais |
| Regras/Disposições | EN 61000-6-3 |
| Observação | CEM - Emissão de Distúrbios para Ambientes Domésticos, Comerciais, Industriais e para Pequenas Empresas |
| Regras/Disposições | EN 60068-2-78 |
| Observação | Influências Ambientais - Umidade e Calor, Constantes |
| Regras/Disposições | EN 50178 |
| Observação | Equipar instalações de alta intensidade com equipamentos eletrônicos |
| Regras/Disposições | EN 60068-2-6 |
| Observação | Influências Ambientais - Oscilações (Sinusoidais) |
| Regras/Disposições | EN 60068-2-27 |
| Observação | Influências Ambientais - Impactos |
| Regras/Disposições | EN 60068-2-30 |
| Observação | Influências Ambientais - Parte 2-30: Método de Teste - Db Teste: Calor Úmido e Cíclico |
assembléia
| Tipo de montagem | Trilho simétrico: 35 mm |
| Característica | Valor |
|---|---|
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | Outro |
| Número de polos (EF001391) | 1 |
| Largura (EF000008) | 6.2 mm |
| Altura (EF000040) | 105.8 mm |
| Profundidade (EF000049) | 55.6 mm |
| Método de montagem (EF000003) | Outro |
| Tensão de funcionamento (EF000111) | 30 V |
| Corrente nominal (EF000001) | 15 A |
| Limitação de corrente ativa x IN (EF011922) | 0 |
| Tipo de fusível (EF011923) | Eletrónico |
| Dispositivo de segurança (EF011924) | 4 A |
| Tempo de inatividade (EF011925) | 0.6 ms |
| Capacidade de carga max. (EF011926) | 0.004 µF |
| Com contato de sinalização remota (EF000422) | Sim |
| Temperatura ambiente durante a operação (EF007515) | -30 °C |
