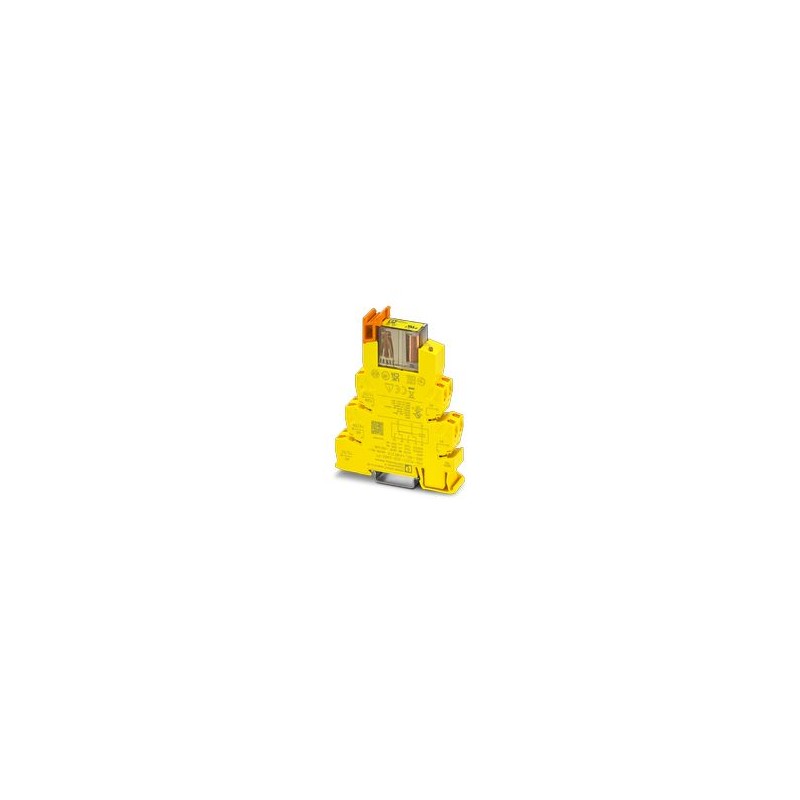

PSR-PLC21-2CO-24DC-PT 1480212 PHOENIX CONTACT Relé de acoplamento seguro com contatos de guia forçados, com ..
PSR-PLC21-2CO-24DC-PT
1480212
PHOENIX_CONTACT
10
Relé de acoplamento seguro com contatos de guia forçados, com separação galvânica, 2 interruptores, 1 canal, conexão push-in, largura: 14 mm
Relés de Acoplamento
Relé de acoplamento seguro com contatos guiados por força, isolado eletricamente, 2 contatos de comutação, 1 canal, conexão push-in, largura: 14 mm
Relés > Relé de comutação
Segurança e Comunicações
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados técnicos
Propriedades do produto
| Tipo de produto | Relé de acoplamento |
| família de produtos | RELAÇÃO DO PLC |
| aplicação | Contatos guiados à força |
| Vida útil mecânica | aprox. 107Ciclos |
| Tipo de relé | Relé eletromecânico de acordo com IEC/EN 61810 |
| Características de isolamento: Distâncias de ar e distâncias de fuga entre circuitos de energia | |
| Categoria de supervoltagem | Iii |
| Grau de contaminação | 2 |
| Vezes | |
| Horário de início típico com Us | < 70ms (quando controlado via A1) |
| Tempo típico de lançamento | < 50ms (sob demanda via A1) |
| Tempo de recuperação | 500ms (de acordo com a demanda da função de segurança) |
Propriedades Elétricas
| Dissipação máxima de energia para a condição nominal | 4.825 W (UB= 30 V, Us= 24 V, Is= 30 mA, Ilitro² = 37 A, Rcontato= 0.1 Ω) |
| Modo de operação nominal | 100% de fator operacional |
| Distâncias de ar e distâncias de fuga entre circuitos de potência | |
| Tensão de isolamento nominal | 250 V CA |
| Sobretensão/Isolamento nominal | Isolamento básico de 4 kV entre todos os caminhos de corrente e a carcaça |
| Isolamento seguro, isolamento reforçado de 6 kV entre caminhos de corrente de carga de 250 V e caminhos lógicos de 24 V | |
| abastecimento | |
| designação | A1/A2 |
| Tensão de alimentação do circuito de controle nominal Us | 21,6 V DC... 28,8 VCC |
| Tensão de alimentação do circuito de controle nominal Us | 24 V DC -10% / +20% |
| Classificação de corrente de alimentação de controle Is | 30 mA |
| Corrente de irrupção | 100 mA (Δt = 10 ms a Us) |
| Tempo de filtragem | 1 ms (largura de pulso de teste, pulso de teste alto e pulso de teste baixo) |
| 1 s (frequência de pulso de teste, pulso de teste alto e pulso de teste baixo) | |
| Consumo de energia em forma de UD | 650 mW (para Us) |
| Circuito de Proteção | Proteção em série contra inversão de polaridade; Diodo supressor, 38,6 V/600 W |
| Exibição de status | 1 x LED verde (PWR) |
Dados de saída
| Relé: Saídas de relé (11/12/14, 21/22/24) | |
| Descrição da saída | Relacionado à segurança |
| Número de saídas | 2 |
| Tipo de comutação de contato | 2 contatos de comutação |
| Material de contato | Agni |
| Capacidade de comutação | 150 mW (contato N/O / contato N/A) |
| Corrente de irrupção | 6 A (contato N/A) |
| 4 A (contato N/A) | |
| Capacidade de comutação de acordo com IEC 60947-5-1 | 6 A (AC1, 230 V) |
| 3 A (AC15, 230 V) | |
| 6 A (DC1, 24 V, contato N/A) | |
| 4 A (DC1, 24 V, contato N/A) | |
| 3 A (DC13, 24 V, contato N/A) | |
| Limitação de corrente contínua | 6 A (contato N/O, alta demanda) |
| 4 A (contato N/A, baixa demanda) | |
| 4 A (contato N/A, alta demanda) | |
| 2,4 A (contato N/C, baixa demanda) | |
| Corrente Quadrada Total | 37 A2(Entre em contato com N/O, alta demanda, observe a redução de potência) |
| 16 A2(Entre em contato com N / C, alta demanda, observe a redução de energia) | |
| Frequência de comutação | máx. 1 Hz |
| Vida útil mecânica | 107Ciclos |
| Fusível de saída | 6 A gL/gG |
| 4 A gL/gG (para aplicações de baixa demanda) | |
Dados de conexão
| Conectando condutores | |
| Método de conexão | Conexão push-in |
| Seção transversal do condutor rígido | 0,14 mm² ... 2,5 mm² |
| Seção transversal flexível do condutor | 0,14 mm² ... 2,5 mm² |
| Seção transversal do condutor flexível, com bucha plástica sem mangas | 0,2 mm² ... 2,5 mm² |
| Seção transversal do condutor AWG | 26 ... 14 |
| Comprimento de extração | 8 mm |
Sinalização
| Exibindo a tensão de operação | 1 x LED verde (PWR) |
Dimensões
| largo | 14 milímetros |
| altura | 80 mm |
| profundidade | 104 mm |
Especificações do material
| Material habitacional | Poliamida |
Características
| Dados de segurança: EN ISO 13849 | |
| categoria | 1 |
| Nível de Desempenho (PL) | C |
| Dados de segurança: IEC 61508 – Alta demanda por cabeamento de 1 canal (estrutura 1oo1) | |
| Nível de integridade de segurança (SIL) | 2 |
| Dados de segurança: IEC 61508 – Baixa demanda por cabeamento de 1 canal (estrutura 1oo1) | |
| Nível de integridade de segurança (SIL) | 2 |
| Dados de segurança: EN IEC 62061 | |
| Nível de integridade de segurança (SIL) | 2 |
Condições ambientais e da vida real
| Condições ambientais | |
| Grau de proteção | IP20 |
| Grau mínimo de proteção da localização da instituição | IP54 |
| Temperatura Ambiente (Operacional) | -20 °C ... 60 ° C (observe a redução de potência) |
| Temperatura Ambiente (Armazenamento/Transporte) | -20 °C ... 85 °C |
| Altitude máxima | ≤ 2000 m (Acima do nível do mar) |
| umidade máxima permitida (armazenamento/transporte) | 75% (em média; 95% ocasionalmente, sem condensação) |
| Umidade relativa máxima permitida (operação) | 75% (em média; 95% ocasionalmente, sem condensação) |
| Choque | 10 g para Δt = 11 ms (choque contínuo: 5 g para Δt = 16 ms) |
| Vibração (Operação) | 10 Hz ... 150 Hz, largura 0,75 mm, 1 g |
Aprovações
| depois de Cristo | |
| Identificação | Compatível com CE |
Regras e Regulamentos
| Distâncias de ar e distâncias de fuga entre circuitos de potência | |
| Regras/regulamentos | IEC 60947-1 |
montagem
| Tipo de montagem | Montagem ferroviária DIN |
| Instruções de montagem | Veja a curva de redução |
| Posição de montagem | Vertical ou horizontal |
| Método de conexão | Conexão push-in |
| Característica | Valor |
|---|---|
| Acabamento da conexão elétrica (EF003961) | Outro |
| Completo com base (EF003359) | Sim |
| Com braçadeiras destacáveis (EF003340) | Não |
| Com indicação LED (EF005950) | Sim |
| Tensão de alimentação de corrente nominal DC (EF003980) | 21.6 V |
| Tipo de tensão para atuação (EF008242) | DC |
| Número de contatos como contato normalmente fechado (EF008255) | 0 |
| Número de contatos como contato normalmente aberto (EF008256) | 0 |
| Número de contatos como inversores (EF008257) | 0 |
| Com contatos guiados forçados (EF003357) | Não |
| Corrente nominal (EF000001) | 0.03 A |
| Grau de proteção (IP) (EF005474) | IP20 |
| Largura (EF000008) | 14 mm |
| Altura (EF000040) | 80 mm |
| Profundidade (EF000049) | 104 mm |
