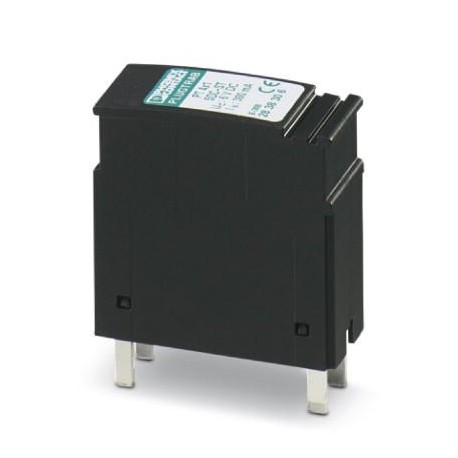

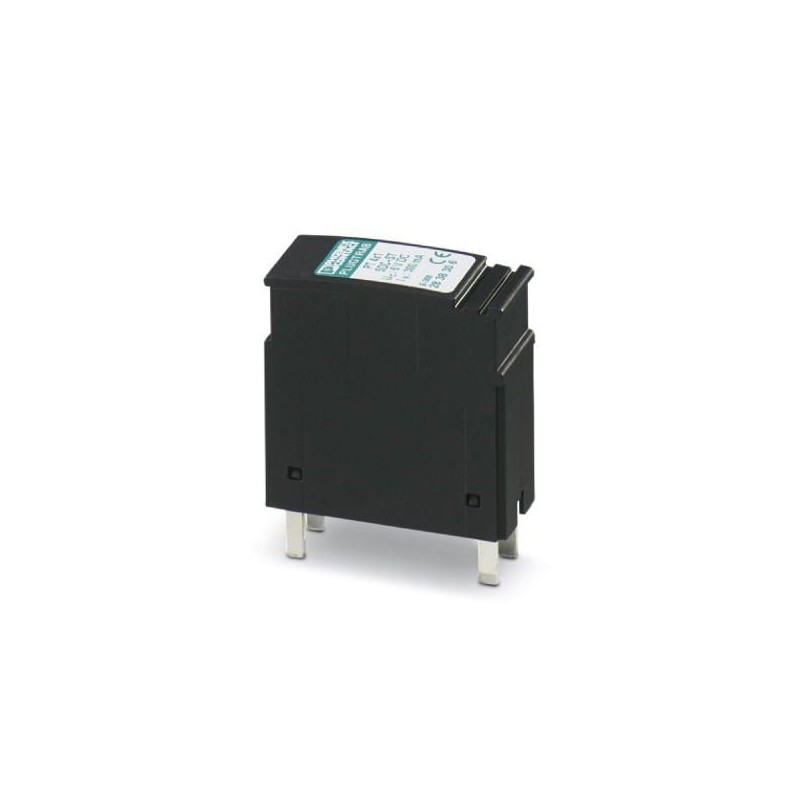

PT 4X1- 5DC-ST 2838306 PHOENIX CONTACT Conector de proteção contra surtos
PT 4X1-5DC-ST
2838306
PHOENIX_CONTACT
Conector de proteção contra surtos
Circuito de proteção de proteção plug-in PT para 4 condutores de circuitos de sinal com aterramento unilateral. Tensão nominal: 5 V DC
Aterramento, proteção contra raios e sobretensões > Descarregador de sobretensões para tecnologia da informação / MCR
Trabtech (TT)
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2838306 |
|---|---|
| Quantidade de embalagem (VPE) | 10 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 113 (C-4-2017) |
| GTIN | 4017918182694 |
| Peso por unidade (exclusive embalagem) | 21,068 GRM |
| Número do imposto alfandegário | 85363010 |
| País de origem | DE (Alemanha) |
Medidas
| Altura | 45 mm |
|---|---|
| Largura | 17,7 mm |
| Profundidade | 52 mm |
| Unidade de divisão | 1 TE |
| Altura do módulo completo | 90 mm |
| Largura do modelo completo | 17,7 mm |
| Profundidade do módulo completo | 65,5 mm |
Geral
| Material caixa | PA 6.6 |
|---|---|
| Classe de inflamabilidade conforme UL 94 | V-0 |
| Cor | preto RAL 9005 |
| Normas para espaços de ar e de fuga | VDE 0110-1 |
| IEC 60664-1 | |
| Tipo de montagem | na base |
| Formato | Conector |
| Inversão de chave | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Centelhador testável com CHECKMASTER a partir da revisão software: | a partir de Rev. SW 1.00 |
Circuito de proteção
| Tipo de proteção de acordo com IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Classe de exigência conforme VDE | C1 |
| C2 | |
| C3 | |
| D1 | |
| Tensão UN | 5 V DC |
| Máxima tensão contínua UC | 6 V DC |
| 4 V AC | |
| Corrente nominal | 300 mA (45 °C) |
| Corrente efetiva ICcom UC | ≤ 1 mA |
| Corrente do condutor de proteção IPE | ≤ 1 µA (com PT 4X1+F-BE) |
| ≤ 4 mA (aterramento direto) | |
| Corrente de pico nominal In(8/20)µs (condutor-condutor) | 10 kA |
| Corrente de descarga de impulso Iimp(10/350) µs | 2,5 kA (por trilha) |
| Corrente de descarga Itotal(8/20) µs | 20 kA |
| Corrente de pico nominal Imax(8/20) µs máximo (condutor-terra) | 10 kA |
| Corrente de impulso nominal Ian (10/1000)µs (condutor-terra) | 125 A |
| Limitação de tensão de saída com 1 KV/µs (condutor-terra) surto | ≤ 14 V |
| Limitação de tensão de saída com 1 KV/µs (condutor-terra) estático | ≤ 10 V |
| Tensão residual com In(condutor-terra) | ≤ 10 V |
| Nível de proteção Up(fio-terra) | ≤ 50 V (C2 - 10 kV / 5 kA) |
| Tempo de resposta tA (condutor-terra) | ≤ 1 ns |
| Atenuação de inserção aE, assim. | 0,5 dB (≤ 200 kHz) |
| Frequência de corte fg (3dB), assim. (PE) no sistema de 50 Ohm | típ. 1 MHz |
| Capacidade (condutor-terra) | 6 nF |
| Resistência por trilha | 4,7 Ω |
| Sinalização de proteção contra surtos com defeito | nenhuma |
| Fusível de proteção requerido máximo | 315 mA (P) |
| Resistência a picos de corrente (fio-terra) | C2 - 10 kV/5 kA |
| D1 - 2,5 kA |
Dados de conexão
| Tipo de conexão | Conexão a parafuso (associada com elemento básico) |
|---|---|
| Rosca | M3 |
| Torque de aperto | 0,8 Nm |
| Comprimento de isolamento | 8 mm |
| Bitola do condutor, flexível | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor, fixa | 0,2 mm² ... 4 mm² |
| Bitola do condutor AWG | 24 ... 12 |
Classificações
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
| Característica | Valor |
|---|---|
| Tensão nominal DC (intervalo) (EF008799) | 5 V |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PROTECTION EN .pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2838306-PT 4X1- 5DC-ST | 128 Kbytes |
|
