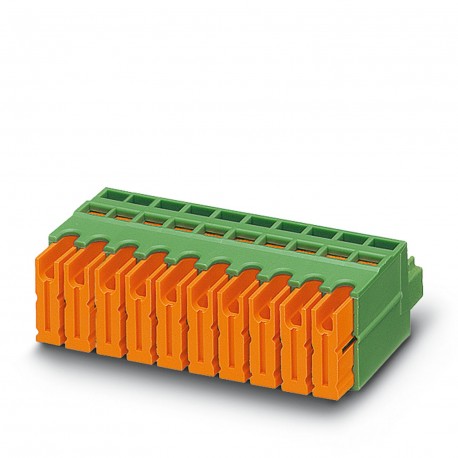

QC 0,5/13-ST-3,81 1897500 PHOENIX CONTACT Conector de placa de circuito impresso Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

QC 0,5/13-ST-3,81 1897500 PHOENIX CONTACT Conector de placa de circuito impresso

QC 0,5/13-ST-3,81

1897500

PHOENIX_CONTACT

50

Produto sob demanda, sem reembolso.

Conector de placa de circuito impresso

Conector para placa de circuito impresso, seção nominal: 0,5 mm², cor: verde, corrente nominal: 6 A, tensão nominal (III/2): 200 V, superfície de contato: Estanho, tipo de contato: Fêmea, número de potenciais: 13, número de linhas: 1, número de polos: 13, número de conexões: 13, família de artigos: QC 0,5/.. -ST, passo: 3,81 mm, tipo de conexão: Conexão offset, direção de conexão condutor/placa de circuito impresso: 0°, sistema de encaixe: COMBICON MC 1.5, trava: sem, tipo de fixação: sem, tipo de embalagem: in a box

PCB connector, nominal cross section: 0.5 mm2, color: green, nominal current: 6 A, rated voltage (III/2): 200 V, contact surface: Sn, contact connection type: Socket, number of potentials: 13, number of rows: 1, number of positions: 13, number of connections: 13, product range: QC 0,5/..-ST, pitch: 3.81 mm, connection method: Displacement connection, conductor/PCB connection direction: 0 °, plug-in system: COMBICON MC 1,5, locking: without, mounting: without, type of packaging: packed in cardboard

Mais detalhes


Conectores > Conector de cabo para conector de circuito impresso

Conectores PCB

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $613.11
Preço unitário: $12.26
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


Dados técnicos
Product properties
Product typePCB connector
Product familyQC 0,5/..-ST
Product lineCOMBICON Connectors XS
TypeStandard
Number of positions13
Pitch3.81 mm
Number of connections13
Number of rows1
Number of potentials13
Mounting flangewithout
Data management status
Article revision01
Electrical properties
Nominal current IN6 A
Nominal voltage UN200 V
Rated voltage (III/3)200 V
Rated surge voltage (III/3)4 kV
Rated voltage (III/2)200 V
Rated surge voltage (III/2)4 kV
Rated voltage (II/2)400 V
Rated surge voltage (II/2)4 kV
Connection data
Connection technology
TypeStandard
Connector systemCOMBICON MC 1,5
Nominal cross section0.5 mm²
Contact connection typeSocket
Interlock
Locking typewithout
Mounting flangewithout
Conductor connection
Connection methodDisplacement connection
Conductor/PCB connection direction0 °
Conductor cross section flexible0.34 mm² ... 0.5 mm²
Conductor cross section AWG22 ... 20
Material specifications
Material data - contact
NoteWEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Contact materialCu alloy
Surface characteristicshot-dip tin-plated
Metal surface terminal point (top layer)Tin (5 - 7 µm Sn)
Metal surface contact area (top layer)Tin (5 - 7 µm Sn)
Material data - housing
Color (Housing)green (6021)
Insulating materialPA
Insulating material groupI
CTI according to IEC 60112600
Flammability rating according to UL 94V0
Glow wire flammability index GWFI according to EN 60695-2-12850
Glow wire ignition temperature GWIT according to EN 60695-2-13775
Temperature for the ball pressure test according to EN 60695-10-2125 °C
Material data – actuating element
Color (Actuating element)orange (2003)
Insulating materialPA
Insulating material groupI
CTI according to IEC 60112600
Flammability rating according to UL 94V0
Glow wire flammability index GWFI according to EN 60695-2-12850
Glow wire ignition temperature GWIT according to EN 60695-2-13775
Temperature for the ball pressure test according to EN 60695-10-2125 °C
Dimensions
Dimensional drawingedyvovzxrs.jpg
Pitch3.81 mm
Width [w]50.32 mm
Height [h]12.9 mm
Length [l]26.8 mm
Mechanical tests
Insertion and withdrawal forces
SpecificationIEC 60512-13-2:2006-02
ResultTest passed
No. of cycles25
Insertion strength per pos. approx.8 N
Withdraw strength per pos. approx.6 N
Environmental and real-life conditions
Ambient conditions
Ambient temperature (operation)-40 °C ... 100 °C (dependent on the derating curve)
Ambient temperature (storage/transport)-40 °C ... 70 °C
Relative humidity (storage/transport)30 % ... 70 %
Ambient temperature (assembly)-5 °C ... 100 °C
Electrical tests
Air clearances and creepage distances
SpecificationIEC 60664-1:2007-04
Insulating material groupI
Comparative tracking index (IEC 60112)CTI 600
Rated insulation voltage (III/3)200 V
Rated surge voltage (III/3)4 kV
minimum clearance value - non-homogenous field (III/3)3 mm
minimum creepage distance (III/3)3 mm
Rated insulation voltage (III/2)200 V
Rated surge voltage (III/2)4 kV
minimum clearance value - non-homogenous field (III/2)3 mm
minimum creepage distance (III/2)3 mm
Rated insulation voltage (II/2)400 V
Rated surge voltage (II/2)4 kV
minimum clearance value - non-homogenous field (II/2)3 mm
minimum creepage distance (II/2)3 mm
Packaging specifications
Type of packagingpacked in cardboard

ETIM for 1897500 Ligadores (EC002638)
Característica Valor
Tipo de conexão mecânica (EF000064) Outro
Tipo de contacto (EF001587) Ficha
Número de polos (EF001391) 13
Número de linhas de contato da ficha (EF006935) 1
Contatos de espaçamento modular (EF007326) 3.81 mm
Dimensão das conexões (EF006827) 3.81 mm
Ângulo de contato/conexão do driver (EF007546) Outro
Corrente nominal especificada In (EF008250) 6 A
Tensão especificada de funcionamento (EF000228) 200 V
Tensão especificada de pico (EF002993) 4 kV
Categoria de sobretensão (I, II, III ou IV) (EF006785) III
Grau de poluição (1 a 4) (EF006786) 2
Secção de condutor de fio fino de ligação sem ponteira (EF007341) 0.34 mm²
Tipo de cabo conectável (EF006816) Cabo tubular
Material da superfície de contato (EF004020) Estanho
Material de contato (EF007544) Cobre
Material do corpo isolante (EF007543) Poliamida
Material da caixa protetora (EF001596) Outro
Cor da caixa (EF000136) Verde
Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) V0
Temperatura de operação (EF002393) -40 °C

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf 27 Mbytes
PHOENIX CONTACT-1897500-QC 0,5/13-ST-3,81 141 Kbytes PHOENIX CONTACT-1897500-QC 0,5/13-ST-3,81
