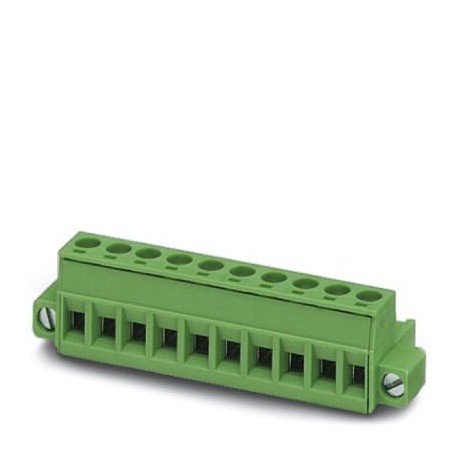

MSTB 2,5/ 8-STF-5,08 1778043 PHOENIX CONTACT Conector de placa de circuito impresso
MSTB 2,5/ 8-STF-5,08
1778043
PHOENIX_CONTACT
50
Conector de placa de circuito impresso
Conector para placa de circuito impresso, seção nominal: 2,5 mm², cor: verde, corrente nominal: 12 A, tensão nominal (III/2): 320 V, superfície de contato: Estanho, tipo de contato: Fêmea, número de potenciais: 8, número de linhas: 1, número de polos: 8, número de conexões: 8, família de artigos: MSTB 2.5/.. -STF, passo: 5,08 mm, tipo de conexão: Conexão a parafuso com cápsula de tração, forma de fixação por parafuso: L Ranhura longitudinal, driver de direção de conexão/placa de circuito impresso: 0 °, gancho de fixação: - sem gancho de fixação, sistema de encaixe: COMBICON MSTB 2.5, travamento: Travamento por parafuso, tipo de fixação: Fixação a ar (parafuso), tipo de embalagem: Embalagem em caixa
Conectores > Conector de cabo para conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
geralmente comprados juntos
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1778043 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Página de catálogo | Página 263 (C-1-2013) |
| GTIN | 4017918039912 |
| Peso por unidade (exclusive embalagem) | 14,164 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | DE (Alemanha) |
Medidas
| Medidas [ l ] | 18,3 mm |
|---|---|
| Largura [ w ] | 50,65 mm |
| Altura [ h ] | 15 mm |
| Medida do passo | 5,08 mm |
| Medida a | 35,56 mm |
Geral
| Família de produtos | MSTB 2,5/..-STF |
|---|---|
| Número de pólos | 8 |
| Tipo de conexão | Conexão por rosqueamento com luva de tração |
| Grupo de material isolante | I |
| Tensão de teste (III/3) | 4 kV |
| Tensão de teste (III/2) | 4 kV |
| Tensão de teste (III / 2) | 4 kV |
| Tensão de dimensionamento (III/3) | 250 V |
| Tensão de teste (III / 2) | 320 V |
| Tensão de teste (II/2) | 630 V |
| Conexão conforme norma | EN-VDE |
| Corrente nominal IN | 12 A |
| Bitola nominal | 2,5 mm² |
| Corrente de carga máxima | 12 A (com bitola do condutor de 2,5 mm²) |
| Material isolante | PA |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Pino calibrador | A3 |
| Comprimento de isolamento | 7 mm |
| Rosca | M3 |
| Torque mín. | 0,5 Nm |
| Binário de arranque máx. | 0,6 Nm |
Dados de conexão
| Perfil do condutor rígido mín. | 0,2 mm² |
|---|---|
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 0,25 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 2,5 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 0,25 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 2,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 12 |
| 2 condutores com o mesmo perfil rígido mín. | 0,2 mm² |
| 2 condutores com o mesmo perfil rígido máx | 1 mm² |
| 2 condutores com o mesmo perfil flexível mín. | 0,2 mm² |
| 2 condutores com o mesmo perfil flexível máx | 1,5 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem colar de plástico mín. | 0,25 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem isolação de plástico máx. | 1 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico mín. | 0,5 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico máx. | 1,5 mm² |
| AWG conforme UL/CUL mín | 30 |
| AWG conforme UL/CUL máx | 12 |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-1778043-MSTB 2,5/ 8-STF-5,08 | 168 Kbytes |
|
