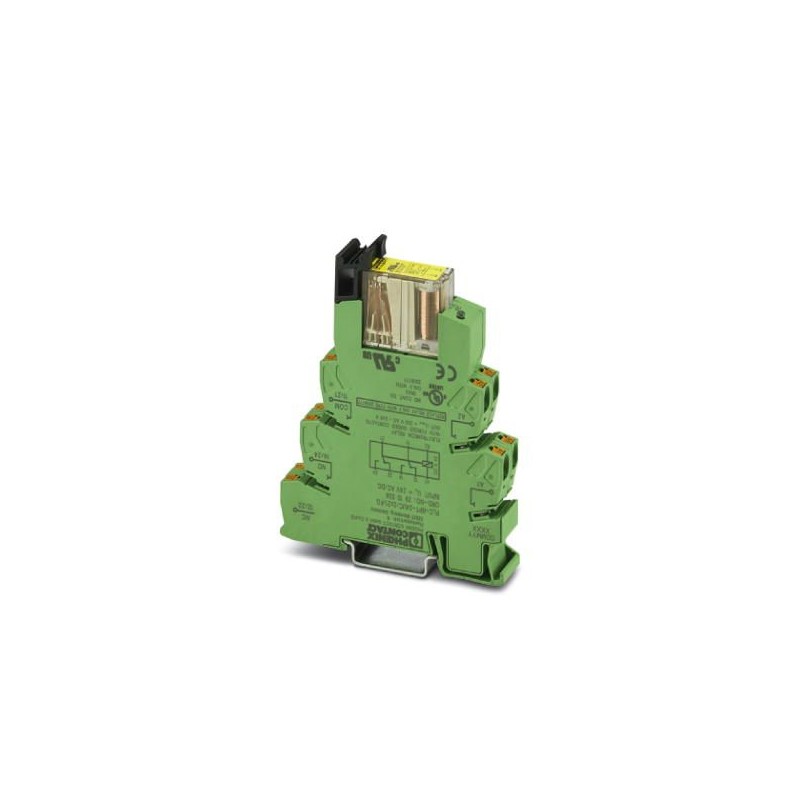

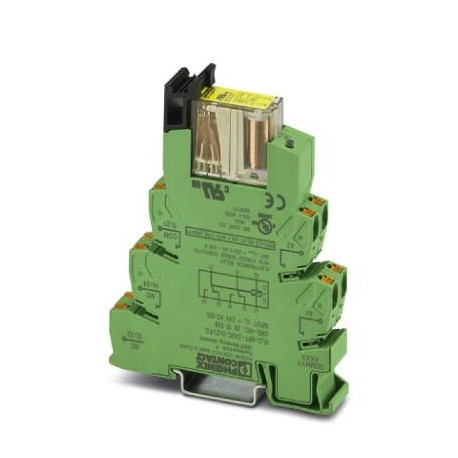

PLC-RPT- 24UC/2X21/FG 2910539 PHOENIX CONTACT Módulo De Relé
PLC-RPT-24UC/2X21/FG
2910539
PHOENIX_CONTACT
10
Módulo De Relé
PLC-INTERFACE, composto por soquete de relé e relé de segurança plug-in com contatos de condução forçada de acordo com DIN EN 61810-3, Conexão push-in, 2 contatos inversores, com guia forçada, Ponte retificadora, Tensão de entrada: 24 V AC/DC
Relés > Relé de comutação
Relés industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲geralmente comprados juntos
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Dois milhões novecentos e dez mil e quinhentos trinta e nove |
|---|---|
| Embalagem da unidade | 10 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões quatrocentos e oitenta e seis mil, sessenta e dois |
| Peso por Peça (excluindo embalagem) | 64.000 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e quatro mil cento e noventa |
| País de origem | DE (Alemanha) |
Nota
| Restrição de utilização | EMC: classe de Um produto, consulte a declaração do fabricante na área de download |
|---|
Condições ambientais
| Temperatura ambiente (operação) | -20 °C ... 60 °C |
|---|---|
| Ambiente temperatura de armazenamento/transporte) | -20 °C ... 85 °C |
Bobina de lado
| Tensão Nominal de entrada UN | 24 V AC/DC |
|---|---|
| Faixa de tensão de entrada em referência a UN | consulte o diagrama de |
| Típicos de corrente de entrada com UN | 30 mA |
| Tempo de resposta típico | 3 ms 15 ms ... |
| Típico de lançamento intervalo de tempo | 3 ms 15 ms ... |
| Tensão da bobina | 24 V DC |
| Proteção de circuito | Retificador em ponte |
| Tensão de funcionamento de exibição | LED amarelo |
Do lado dos contatos
| Tipo do contato | 2 troca de contatos, forçosamente acionada |
|---|---|
| Tipo de contacto do interruptor | Contacto |
| Material de contato | AgNi |
| Força-contatos guiados de acordo com a EN 50205 | Tipo B |
| Tensão de comutação máxima | 250 V CA/CC |
| Mínima tensão de comutação | 5 V (10 mA) |
| Min. corrente de comutação | 10 mA (5 V) |
| Máxima corrente de entrada | 6 Um |
| A limitação de corrente contínua | 6 Um |
| Taxa de interrupção (carga ohmica) máx. | 144 W (24 V DC) |
| 288 W (48 V DC) | |
| 88 W (110 V DC) | |
| 110 W (220 V DC) | |
| 1500 VA (250 V AC) | |
| Capacidade de comutação mín. | 150 mW |
| Capacidade de comutação de | 3-A (24 V, DC13) |
| 3-A (230 V, AC15) |
Conexão de entrada de dados do lado do
| Nome da conexão | Bobina de lado |
|---|---|
| Método de ligação | Push-in de conexão |
| Comprimento de decapagem | 8 mm |
| Condutor de seção transversal do sólido | De 0,14 mm2 2,5 mm2 ... |
| Condutor de seção transversal flexível | De 0,14 mm2 2,5 mm2 ... |
| 0,2 mm2 a 2,5 mm2 () | |
| 2x de 0,5 mm2 ... 1 mm2 () | |
| Condutor de seção transversal AWG | 26 14 ... |
Dados de conexão de saída lateral
| Nome da conexão | Do lado dos contatos |
|---|---|
| Método de ligação | Push-in de conexão |
| Comprimento de decapagem | 8 mm |
| Condutor de seção transversal do sólido | De 0,14 mm2 2,5 mm2 ... |
| Condutor de seção transversal flexível | De 0,14 mm2 2,5 mm2 ... |
| 0,2 mm2 a 2,5 mm2 () | |
| 2x de 0,5 mm2 ... 1 mm2 () | |
| Condutor de seção transversal AWG | 26 14 ... |
Geral
| Teste do relé da tensão de enrolamento/relé de contato | 4 kVrms(50 Hz, 1 min.) |
|---|---|
| Tensão de teste PDT/PDT | 2,5 kVrms(50 Hz, 1 min.) |
| Modo de operação | 100% operacional fator de |
| Grau de proteção | IP20 (Relé de base) |
| RT II (Relé) | |
| Serviço mecânico vida | aprox. 10Seteciclos |
| UL, EUA | UL 508 |
| UL 508 Reconhecido | |
| UL, EUA/Canadá | cUL 508 |
| cUL 508 Reconhecido | |
| Posição de montagem | qualquer |
| Instruções de montagem | Em linhas com espaçamento zero |
| B10d | 600000 Ciclos (AC1; 250 V / 6 A; 1) |
| 900000 Ciclos (AC1; 250 V / 3 A, 1) | |
| 1800000 Ciclos (AC1; 250 V / 1,5 A; 1) | |
| 180000 Ciclos (AC15; 250 V / 3 A, 1) | |
| 560000 Ciclos (AC15; 250 V / 2 A; 1) | |
| 4600000 Ciclos (AC15; 250 V / 0,75 A; 1) | |
| 360000 Ciclos (DC13; 24 V / 3 A, 1) | |
| 740000 Ciclos (DC13; 24 V / 1,5 A; 1) | |
| 4200000 Ciclos (DC13; 24 V / 0,75 A; 1) |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente Amigável Período De Utilização = 50 |
|---|---|
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Artigos em conjunto
Classificações
eCl@ss 5.0Vinte e sete milhões trezentos e setenta mil seiscentos e umeCl@ss 5.1Vinte e sete milhões trezentos e setenta mil seiscentos eeCl@ss 6.0Vinte e sete milhões trezentos e setenta mil seiscentos eeCl@ss 7.0Vinte e sete milhões trezentos e setenta mil seiscentos e umeCl@ss 8.0Vinte e sete milhões trezentos e setenta mil seiscentos e umeCl@ss 9.0Vinte e sete milhões trezentos e setenta mil seiscentos e um
| Característica | Valor |
|---|---|
| Acabamento da conexão elétrica (EF003961) | Outro |
| Completo com base (EF003359) | Sim |
| Com braçadeiras destacáveis (EF003340) | Não |
| Com indicação LED (EF005950) | Sim |
| Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) | 20.9 V |
| Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) | 20.9 V |
| Tensão de alimentação de corrente nominal DC (EF003980) | 20.9 V |
| Tipo de tensão para atuação (EF008242) | AC/DC |
| Acionador, polarização (EF003355) | Polarizado |
| Acionador/comutação do inversor (EF003356) | Mono estável |
| Número de contatos como contato normalmente fechado (EF008255) | 0 |
| Número de contatos como contato normalmente aberto (EF008256) | 0 |
| Número de contatos como inversores (EF008257) | 2 |
| Tipo de contato do interruptor (EF003358) | Contato único |
| Com contatos guiados forçados (EF003357) | Sim |
| Material do contato (EF008521) | Outro |
| Material da superfície de contato (EF004020) | Sem tratamento |
| Corrente nominal (EF000001) | 0.03 A |
| Grau de proteção (IP) (EF005474) | IP20 |
| Largura (EF000008) | 14 mm |
| Altura (EF000040) | 80 mm |
| Profundidade (EF000049) | 104 mm |
