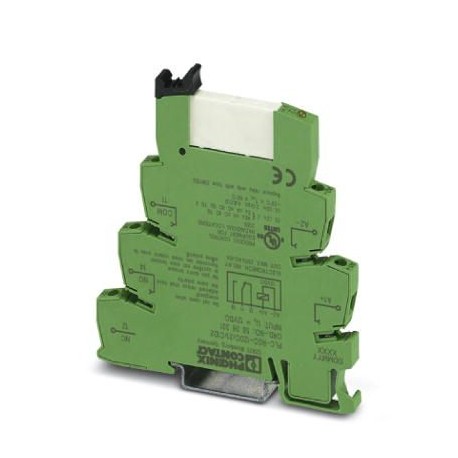

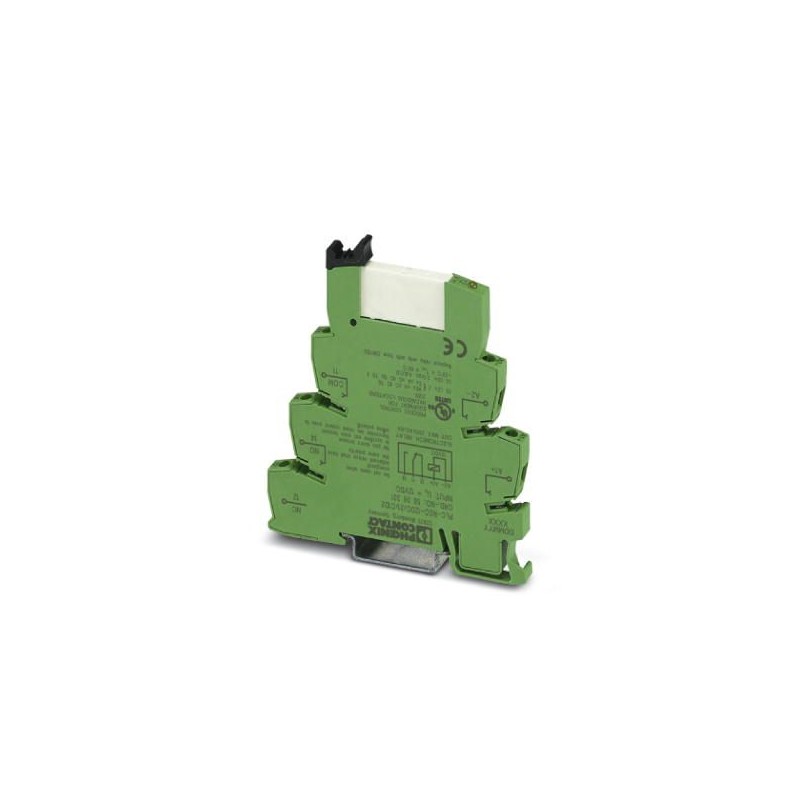

PLC-RSC-12DC/21/C1D2 5606331 PHOENIX CONTACT Módulo de relé
PLC-RSC-12DC/21/C1D2
5606331
PHOENIX_CONTACT
Módulo de relé
Interface
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 5606331 |
|---|---|
| Quantidade de embalagem (VPE) | 10 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 413 (C-7-2015) |
| GTIN | 4046356684682 |
| Peso por unidade (exclusive embalagem) | 36,800 GRM |
| Número do imposto alfandegário | 85364190 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
Lado de excitação
| Tensão nominal de entrada UN | 12 V DC |
|---|---|
| Típica corrente de entrada com UN | 15,3 mA |
| Tempo de resposta típico | 5 ms |
| Tempo de retorno típico | 8 ms |
| Ligação de proteção | Proteção contra inversão de polaridade Diodo de proteção contra inversão de polaridade |
| Proteção contra inversão de polaridade Diodo de proteção contra inversão de polaridade | |
| Indicação de tensão operacional | LED amarelo |
| Potência de dissipação máxima com condição nominal | 0,18 W |
Lado de contato
| Versão do contato | 1 inversor |
|---|---|
| Tipo de contato de comutação | Contato simples |
| Material de contato | AgSnO |
| Tensão de comutação máxima | 250 V AC/DC (Com tensões superiores a 250 V (L1, L2, L3) entre os mesmos bornes de módulos adjacentes, aplicar a placa separadora CLP-ATP. Um jampeamento de potencial é feito, assim, com FBST 8-CLP...ou...FBST 500...) |
| Tensão de comutação mínima | 12 V AC/DC |
| Corrente de comutação mínima | 10 mA |
| Corrente de ligação máxima | 10 A (4 s) |
| Corrente máx. em regime permanente | 6 A |
| Potência de desligamento (carga ôhmica) máxima | 140 W (com 24 V DC) |
| 20 W (com 48 V DC) | |
| 18 W (com 60 V DC) | |
| 23 W (com 110 V DC) | |
| 40 W (com 220 V DC) | |
| 1500 VA (com 250 V AC) |
Geral
| Nota | Com tensões superiores a 250 V (L1, L2, L3) entre os mesmos bornes de módulos adjacentes, aplicar a placa separadora CLP-ATP. Um jampeamento de potencial é feito, assim, com FBST 8-CLP...ou FBST 500... |
|---|---|
| Tensão de teste bobina de relé/contato de relé | 4 kV AC (50 Hz, 1 min) |
| Modo operacional | 100 % ED |
| Grau de proteção | IP20 (Base do relé) |
| Vida útil mecânica | 2x 107ciclos de manobras |
| UL, EUA | Class I, Zone 2, AEx nA nC IIC T6 |
| UL, EUA / Canadá | Class I, Div. 2, Groups A, B, C, D |
| UL, Canadá | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
| Posição de montagem | opcional |
| Instrução de montagem | ordenados sem intervalo |
| Peso líquido (SAP) | 36,8 g |
Dados de conexão do lado de entrada
| Denominação conexão | Lado de excitação |
|---|---|
| Tipo de conexão | Conexão a parafuso |
| Comprimento de isolamento | 8 mm |
| Rosca | M 3 |
| Bitola do condutor, fixa | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor, flexível | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1,5 mm² () | |
| Bitola do condutor AWG | 26 ... 14 |
Dados de conexão do lado de saída
| Denominação conexão | Lado de contato |
|---|---|
| Tipo de conexão | Conexão a parafuso |
| Comprimento de isolamento | 8 mm |
| Rosca | M3 |
| Bitola do condutor, fixa | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor, flexível | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1,5 mm² () | |
| Bitola do condutor AWG | 26 ... 14 |
Normas e disposições
| Denominação | Normas / Determinações |
|---|---|
| Normas / Determinações | IEC 60664 |
| EN 50178 | |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Conformidade | Conforme CE |
| UL, EUA | Class I, Zone 2, AEx nA nC IIC T6 |
| UL, EUA / Canadá | Class I, Div. 2, Groups A, B, C, D |
| UL, Canadá | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-5606331-PLC-RSC-12DC/21/C1D2 | 133 Kbytes |
|
