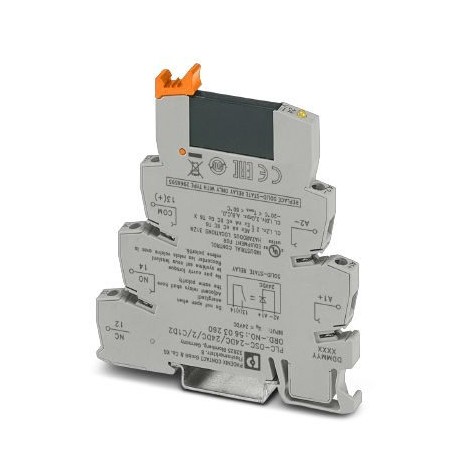

PLC-OSC- 24DC/ 24DC/ 2/C1D2 5603260 PHOENIX CONTACT Optoacoplador
PLC-OSC-24DC/ 24DC/ 2/C1D2
5603260
PHOENIX_CONTACT
Optoacoplador
PLC-INTERFACE, composto por um bloco de terminais de base para montagem em um trilho com conexão a parafuso e relé de estado sólido miniatura plug-in, entrada: 24VDC, saída: 3 ... 33VDC/3A, UL/CUL: aprovado para uso na zona Ex classe I, div. 2
Relés > Optoacoplador
Relés industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 5603260 |
|---|---|
| Quantidade de embalagem (VPE) | 10 Unid |
| Página de catálogo | Página 459 (C-5-2017) |
| GTIN | 4046356686129 |
| Peso por unidade (exclusive embalagem) | 38,000 GRM |
| Número do imposto alfandegário | 85364190 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
Dados de entrada
| Tensão nominal de entrada UN | 24 V DC |
|---|---|
| Faixa de tensão de entrada relativo a UN | 0,8 ... 1,2 |
| Faixa de tensão de entrada | 19,2 V DC ... 28,8 V DC |
| Limite de ligação sinal "0" relativo a UN | ≤ 0,4 |
| Limite de ligação sinal "1" relativo a UN | ≥ 0,8 |
| Típica corrente de entrada com UN | 8,5 mA |
| Tempo de ligação típico | 20 µs (com UN) |
| Tempo de desligamento típico | 300 µs (com UN) |
| Indicação de tensão operacional | LED amarelo |
| Denominação de proteção | Proteção contra inversão de polaridade |
| Diodo supressor | |
| Comando / componente de proteção | Diodo de proteção contra inversão de polaridade |
| Diodo supressor | |
| Freqüência de transmissão | 300 Hz |
| Potência de dissipação máxima com condição nominal | 0,2 W |
Dados de saída
| Faixa de tensão de saída | 3 V DC ... 33 V DC |
|---|---|
| Corrente máx. em regime permanente | 3 A |
| Corrente de ligação máxima | 15 A (10 ms) |
| Queda de tensão com máx. corrente constante limite | ≤ 200 mV |
| Circuito de saída | 2 condutores sem massa |
| Denominação de proteção | Proteção contra inversão de polaridade |
| Proteção contra sobretensão | |
| Comando / componente de proteção | Diodo de proteção contra inversão de polaridade |
Dados de conexão do lado de entrada
| Denominação conexão | Lado de entrada |
|---|---|
| Tipo de conexão | Conexão a parafuso |
| Comprimento de isolamento | 8 mm |
| Rosca | M 3 |
| Bitola do condutor, fixa | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor, flexível | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 26 ... 14 |
Dados de conexão do lado de saída
| Denominação conexão | Lado de saída |
|---|---|
| Tipo de conexão | Conexão a parafuso |
| Comprimento de isolamento | 8 mm |
| Rosca | M 3 |
| Bitola do condutor, fixa | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor, flexível | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 26 ... 14 |
Geral
| Tensão de ensaio da entrada/saída | 2,5 kV (50 Hz, 1 min) |
|---|---|
| Posição de montagem | opcional |
| Instrução de montagem | ordenados sem intervalo |
| Modo operacional | 100 % ED |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Denominação | Normas / Determinações |
| Normas / Determinações | IEC 60664 |
| EN 50178 | |
| Grau de impurezas | 2 |
| Categoria de sobretensão | III |
| UL, EUA | Class I, Zone 2, AEx nA nC IIC T6 |
| UL, EUA / Canadá | Class I, Div. 2, Groups A, B, C, D |
| UL, Canadá | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
Normas e disposições
| Denominação | Normas / Determinações |
|---|---|
| Normas / Determinações | IEC 60664 |
| EN 50178 | |
| Isolamento | Isolamento básico |
| Grau de impurezas | 2 |
| Categoria de sobretensão | III |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Conformidade | Conforme CE |
| UL, EUA | Class I, Zone 2, AEx nA nC IIC T6 |
| UL, EUA / Canadá | Class I, Div. 2, Groups A, B, C, D |
| UL, Canadá | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 5.027371001eCl@ss 5.127371001eCl@ss 6.027371604eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
| Característica | Valor |
|---|---|
| Tensão de entrada (intervalo) (EF003840) | 19.2 V |
| Tipo de tensão (tensão de entrada) (EF003033) | DC |
| Tensão de saída (intervalo) (EF003933) | 3 V |
| Tipo de tensão de saída (EF008222) | DC |
| Corrente nominal de operação Ie (EF001443) | 3 A |
| Tipo de saída digital (EF003601) | Eletrónico |
| Com indicação LED (EF005950) | Sim |
