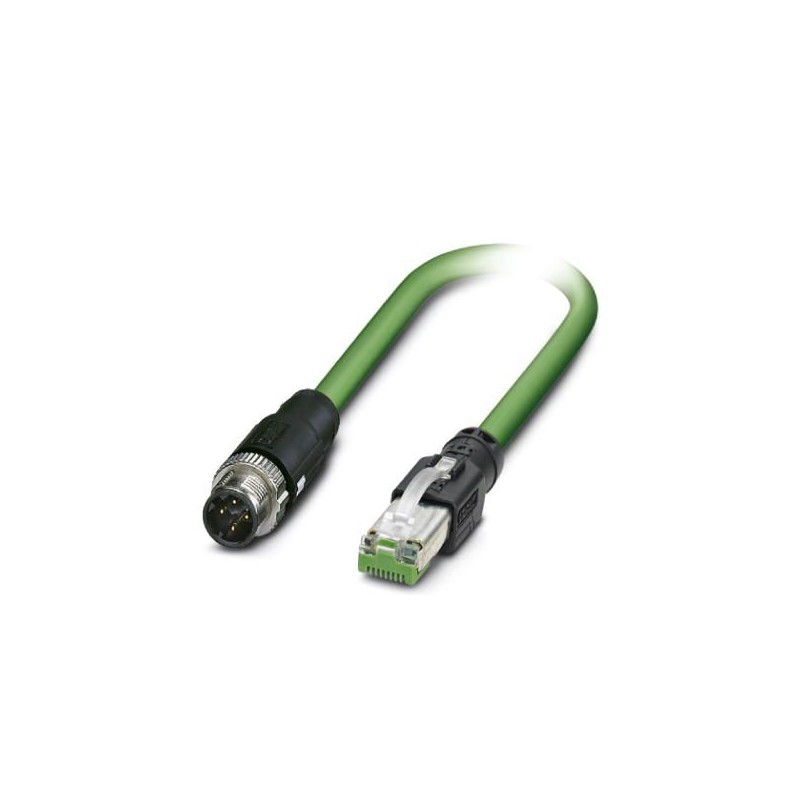

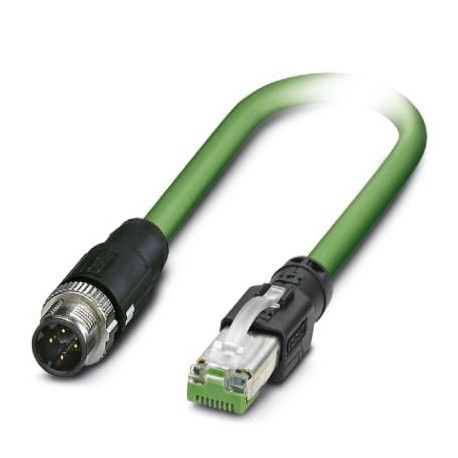

NBC-MSD/ 2,0-93G/R4AC SCO
1407562
PHOENIX_CONTACT
1
Cabo de rede
Cabos, sensores e atuadores
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Código do pedido | 1407562 |
---|---|
Quantidade de embalagem (VPE) | 1 Unid |
Observação | Produção ligada a pedido (sem retirada) |
Página de catálogo | Página 384 (C-4-2015) |
GTIN | 4046356779807 |
Peso por unidade (exclusive embalagem) | 162,400 GRM |
Número do imposto alfandegário | 85444290 |
País de origem | PL (Polônia) |
Grau de proteção | IP65 (Conector M12) |
---|---|
IP67 (Conector M12) | |
IP20 (Conectores de encaixe RJ45) | |
Temperatura ambiente (funcionamento) | -25 °C ... 85 °C (Conector M12) |
-25 °C ... 80 °C (Conectores de encaixe RJ45) |
Corrente nominal a 40 °C | 1 A |
---|---|
Tensão nominal | 48 V AC |
60 V DC | |
Número de pólos | 4 |
Tipo de sinal/categoria | EtherCAT® CAT5 (IEC 11801), 100 MBit/s |
Normas/Disposições | Conector de encaixe M12 IEC 61076-2-101 |
Material de contato | CuSn |
Material suporte do contato | TPU GF |
Material superfície de contato | Ni/Au |
Material caixa | Plástico |
Formato da cabeça | Conector reto M12 SPEEDCON / IP67 |
---|---|
Número de polos (frente de encaixe) | 4 |
Codificação | D (Dados) |
Cor | preto |
Material (componentes) | CuSn (Contato) |
Ni/Au (Superfície de contato) | |
PA (Porta-contatos) | |
TPU, de difícil inflamação, autoextinção (Corpo do cabo) | |
Zinco fundido sob pressão, niquelado (Conexão roscada) | |
Resistência de isolação | ≥ 100 MΩ |
Ciclos de encaixe | ≥ 100 |
Torque de aperto | 0,4 Nm |
Temperatura ambiente (funcionamento) | -25 °C ... 90 °C |
Formato da cabeça | Conector reto RJ45 / IP20 |
---|---|
Número de polos (frente de encaixe) | 4 (8) |
Cor | preto |
preto | |
Material (componentes) | CuSn (Contato) |
Ni/Au (Superfície de contato) | |
PA (Porta-contatos) | |
PA (Caixa) | |
Ciclos de encaixe | ≥ 750 |
Temperatura ambiente (funcionamento) | -25 °C ... 80 °C |
Tipo de cabo | EtherCAT® |
---|---|
Tipo de cabo (código) | 93G |
Estilo UL AWM | 21694 |
Tipo de sinal/categoria | EtherCAT® CAT5 (IEC 11801), 100 MBit/s |
Instalação do cabo | 1x4xAWG22/7; SF/TQ |
Bitola do condutor | 4x 0,34 mm² |
Linha de sinal AWG | 22 |
Montagem do condutor linha de sinal | 7x 0,25 mm |
Diâmetro de condutor inclusive isolação | 1,55 mm |
Cores de condutor | branco, amarelo, azul, laranja |
Trançado total | Quadrante em estrela |
Blindagem | Folha revestida de alumínio, rede de condutores de cobre galvanizados |
Cobertura visual da blindagem | 85 % |
Revestimento externo, cor | verde RAL 6018 |
Espessura da parede Revestimento exterior | ca. 0,9 mm |
Diâmetro externo do cabo D | 6,5 mm ±0,2 mm |
Raio de flexão mínimo, de posição fixa | 3 x D |
Raio de flexão mínimo, de posição flexível | 7 x D |
Peso do cabo | 67 kg/km |
Revestimento externo, material | PVC |
Material do revestimento interno | PVC |
Material isolante do condutor | PE |
Material de condutor | Cabos de Cu galvanizados |
Resistência de isolação | ≥ 500 MΩ*km |
Resistência de circuito | ≤ (por km) |
Impedância característica | 100 Ω ±15 Ω (com 100 MHz) |
Velocidade de sinal | 0,66 c |
Tempo de processamento de sinal | 5,3 ns/m |
Resistência de acoplamento | ≤ 20,00 mΩ/m (com 10 MHz) |
Tensão nominal da linha | 600 V |
Tensão de teste condutor/condutor | 2000 V (50 Hz, 1 min) |
Tensão de teste condutor/blindagem | 2000 V (50 Hz, 1 min) |
Anti-inflamabilidade | conforme UL 1685 (CSA FT 4) |
Resistência ao óleo | resistência ao óleo condicionada |
Outras resistências | resistente a UV conforme UL 1581, seção 1200 |
Temperatura ambiente (funcionamento) | -40 °C ... 70 °C (Cabo, disposição fixa) |
-40 °C ... 70 °C (Cabo, disposição móvel) | |
Temperatura ambiente (instalação) | -20 °C ... 60 °C |
Temperatura ambiente (armazenamento/transporte) | -50 °C ... 70 °C |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
