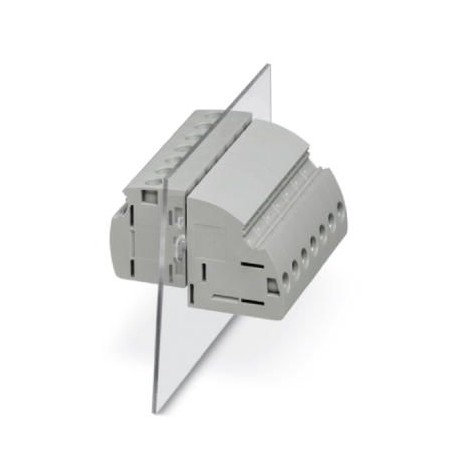

UWV 16 3073419 PHOENIX CONTACT Borne de passagem
Referência: UWV 16
Código: 3073419
Fabricante: PHOENIX_CONTACT
Descrição:
Borne de passagem
Régua de terminais de parede, tipo de conexão: Conexão roscada com cápsula de tração, Conexão roscada com cápsula de tração, número de polos: 1, corrente de carga: 76 A, seção transversal: 6 mm² - 25 mm², direção de conexão do condutor em relação à direção do plugue: -90 °, largura: 12,1 mm
Categorias:
- Blocos de terminais > Terminal de alimentação
- PHOENIX_CONTACT > Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
- Mais informação
- ETIM
- Avaliações
MAIS INFORMAÇÃO
Dados comerciais
| Código do pedido | 3073419 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 613 (C-1-2013) |
| GTIN | 4046356344821 |
| Peso por unidade (exclusive embalagem) | 34,100 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | CN (China) |
Geral
| Número de níveis | 1 |
|---|---|
| Número de conexões | 2 |
| Bitola nominal | 16 mm² |
| Cor | cinza |
| Material isolante | PA |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Corrente de carga máxima | 101 A (com bitola de condutor de 25 mm²) |
| Tensão de choque de dimensionamento | 6 kV |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
| Grupo de material isolante | I |
| Conexão conforme norma | IEC 60947-7-1 |
| Corrente nominal IN | 76 A |
| Corrente de carga máxima | 101 A (com bitola de condutor de 25 mm²) |
| Tensão UN | 800 V (com placa distanciadora) |
| Parede lateral aberta | Não |
| Número de pólos | 1 |
Dados de conexão
| Nota | Luva de aperto |
|---|---|
| Lado de conexão | externo |
| Tipo de conexão | Conexão a parafuso |
| Nota | Atenção: Na área de download você encontra liberações de produtos, bitolas de conexão e instruções para a conexão de condutores de alumínio. |
| Perfil do condutor rígido mín. | 6 mm² |
| Perfil do condutor rígido máx. | 25 mm² |
| Bitola do condutor flexível mín. | 6 mm² |
| Bitola do condutor flexível máx. | 16 mm² |
| Bitola do condutor AWG mín. | 10 |
| Bitola do condutor AWG máx. | 4 |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 6 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 16 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 6 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 16 mm² |
| 2 condutores com o mesmo perfil rígido mín. | 2,5 mm² |
| 2 condutores com o mesmo perfil rígido máx | 10 mm² |
| 2 condutores com o mesmo perfil flexível mín. | 2,5 mm² |
| 2 condutores com o mesmo perfil flexível máx | 6 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem colar de plástico mín. | 4 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem isolação de plástico máx. | 6 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico mín. | 4 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico máx. | 6 mm² |
| Comprimento de isolamento | 16 mm |
| Pino calibrador | B7 |
| Rosca | M5 |
| Torque mín. | 2,5 Nm |
| Binário de arranque máx. | 3 Nm |
| Lado de conexão | interno |
| Tipo de conexão | Conexão a parafuso |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027141131eCl@ss 4.127141131eCl@ss 5.027141134eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141134eCl@ss 8.027141134eCl@ss 9.027141134
ETIM for 3073419 Bloco de terminais (EC001283)
Nome da característica
Valor da característica
Nome da característicaSecção de condutor de fio fino de ligação sem ponteira (EF007341)
Valor da característica6 mm²
Nome da característicaSecção do condutor de fio fino de ligação com ponteira (EF007339)
Valor da característica6 mm²
Nome da característicaSecção da ligação de cabo rígido (EF007337)
Valor da característica6 mm²
Nome da característicaSecção da ligação de cabo flexível (EF007343)
Valor da característica2.5 mm²
Nome da característicaTensão especificada de funcionamento (EF000228)
Valor da característica800 V
Nome da característicaTipo de ligação elétrica 1 (EF002526)
Valor da característicaLigação com parafuso
Nome da característicaTipo de ligação elétrica 2 (EF002527)
Valor da característicaLigação com parafuso
Nome da característicaNúmero de polos (EF001391)
Valor da característica1
Nome da característicaMaterial do corpo isolante (EF007543)
Valor da característicaOutro
Nome da característicaClasse de inflamabilidade do material de selagem de acordo com UL 94 (EF002521)
Valor da característicaV0
Nome da característicaCor (EF000007)
Valor da característicaCinzento
