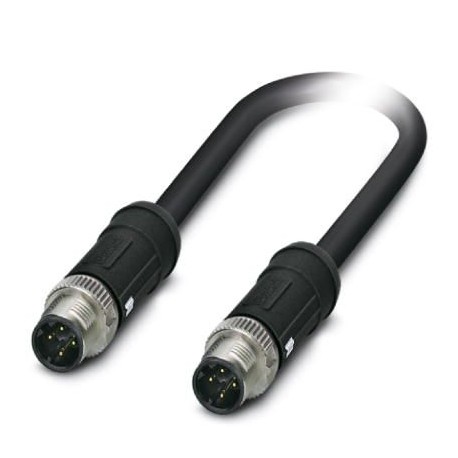

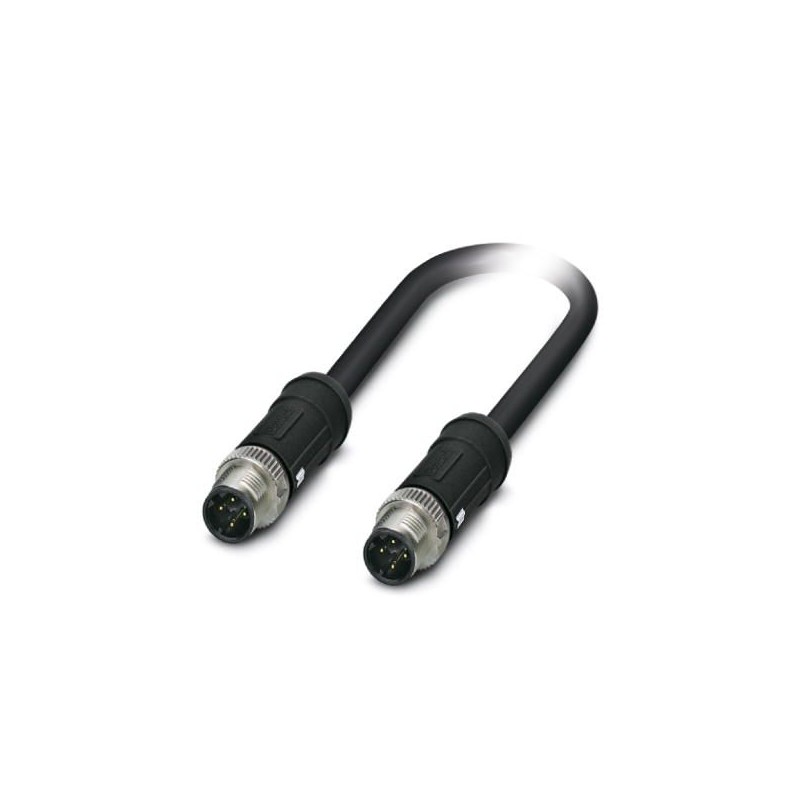

NBC-MSD/ 2,0-937/MSD SCO RAIL 1407342 PHOENIX CONTACT Cabo de rede
NBC-MSD/ 2,0-937/MSD SCO RAIL
1407342
PHOENIX_CONTACT
Cabo de rede
Cabo de rede, PROFINET CAT5 (100 MBit/s), Ethernet CAT5 (100 MBit/s), 4 polos, blindado, conector reto M12, codificação: D SPEEDCON / IP65, conector reto a M12, codificação: D SPEEDCON / IP65, comprimento do cabo: 2 m, Para aplicações ferroviárias
Sensores > Cabo do sensor-atuador pré-fabricado
Cabos, sensores e atuadores
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1407342 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 133 (C-4-2013) |
| GTIN | 4046356774581 |
| Peso por unidade (exclusive embalagem) | 150,000 GRM |
| Número do imposto alfandegário | 85444290 |
| País de origem | PL (Polônia) |
Condições ambiente
| Grau de proteção | IP65 |
|---|---|
| Temperatura ambiente (funcionamento) | -40 °C ... 85 °C (Conector/suporte) |
Dados Gerais
| Nota | Encontra outros produtos com tipo e comprimento do cabo variáveis na seção Acessórios |
|---|---|
| Corrente nominal a 40 °C | 4 A |
| Tensão nominal | 48 V AC |
| 60 V DC | |
| Número de pólos | 4 |
| Tipo de sinal/categoria | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| Ethernet CAT5 (IEC 11801), 100 MBit/s | |
| Normas/Disposições | Conector de encaixe M12 IEC 61076-2-101 |
| Choque, vibração EN 50155 | |
| Categoria de sobretensão | II |
| Grau de impurezas | 3 |
| Material de contato | CuSn |
| Material suporte do contato | PA 6.6 |
| Material superfície de contato | Ni/Au |
Valores característicos Cabeça 1
| Formato da cabeça | Conector reto M12 SPEEDCON / IP65 |
|---|---|
| Número de polos (frente de encaixe) | 4 |
| Codificação | D (Dados) |
| Cor | preto |
| Material (componentes) | CuSn (Contato) |
| Ni/Au (Superfície de contato) | |
| PA 6.6 (Porta-contatos) | |
| PA 6.6 (Corpo do cabo) | |
| Zinco fundido sob pressão, niquelado (Conexão roscada) | |
| Normas/disposições do material | PA 6.6: Proteção contra incêndio em veículos sobre trilhos - Conjuntos de requisitos R22, R23 e R24 conf. DIN EN 45545-2 (Nível de perigo HL1 - HL3) |
| Blindado | sim |
| Resistência de isolação | ≥ 100 MΩ |
| Ciclos de encaixe | ≥ 100 |
| Torque de aperto | 0,4 Nm |
| Temperatura ambiente (funcionamento) | -40 °C ... 85 °C |
Valores característicos Cabeça 2
| Formato da cabeça | Conector reto M12 SPEEDCON / IP65 |
|---|---|
| Número de polos (frente de encaixe) | 4 |
| Codificação | D (Dados) |
| Cor | preto |
| preto | |
| Material (componentes) | CuSn (Contato) |
| Ni/Au (Superfície de contato) | |
| PA 6.6 (Porta-contatos) | |
| PA 6.6 (Corpo do cabo) | |
| Zinco fundido sob pressão, niquelado (Conexão roscada) | |
| Normas/disposições do material | PA 6.6: Proteção contra incêndio em veículos sobre trilhos - Conjuntos de requisitos R22, R23 e R24 conf. DIN EN 45545-2 (Nível de perigo HL1 - HL3) |
| Blindado | sim |
| Resistência de isolação | ≥ 100 MΩ |
| Ciclos de encaixe | ≥ 100 |
| Torque de aperto | 0,4 Nm |
| Temperatura ambiente (funcionamento) | -40 °C ... 85 °C |
Normas e disposições
| Designação padrão | Conector de encaixe M12 |
|---|---|
| Normas / Determinações | IEC 61076-2-101 |
| Designação padrão | Choque, vibração |
| Normas / Determinações | EN 50155 |
| Classe de inflamabilidade conforme UL 94 | V0 |
Linha
| Tipo de cabo | Aplicações ferroviárias PROFINET |
|---|---|
| Tipo de cabo (código) | 937 |
| Tipo de sinal/categoria | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT®CAT5 (IEC 11801), 100 MBit/s | |
| Instalação do cabo | 1x4xAWG22/7; SF/TQ |
| Bitola do condutor | 4x 0,34 mm² |
| Linha de sinal AWG | 22 |
| Montagem do condutor linha de sinal | 7x 0,25 mm |
| Diâmetro de condutor inclusive isolação | ca. 1,5 mm |
| Cores de condutor | branco-azul, laranja-amarelo |
| Trançado total | Quadrante em estrela |
| Blindagem | Folha de alumínio revestida com plástico, rede de fios de cobre galvanizados |
| Revestimento externo, cor | preto RAL 9005 |
| Espessura da parede Revestimento exterior | ca. 1 mm |
| Diâmetro externo do cabo D | 6,6 mm ±0,4 mm |
| Raio de flexão mínimo, de posição fixa | 6 x D |
| Peso do cabo | 70 kg/km |
| Revestimento externo, material | PE-X |
| Material isolante do condutor | PE injetado |
| Material de condutor | Cabo de cobre com prata |
| Resistência do condutor | ≤ 54,4 Ω/km |
| Capacidade operacional | ≤ 65 pF (condutor-condutor) |
| ≤ 100 pF (condutor-blindagem) | |
| Impedância característica | 100 Ω ±5 Ω (f = 100 MHz) |
| Atenuação de diafonia próxima (NEXT) | 73 dB (com 1 MHz) |
| 70 dB (com 4 MHz) | |
| 65 dB (com 10 MHz) | |
| 57 dB (com 31,5 MHz) | |
| 52 dB (com 62,5 MHz) | |
| 48 dB (com 100 MHz) | |
| Atenuação de telediafonia (FEXT) | 78 dB (com 1 MHz) |
| 77 dB (com 4 MHz) | |
| 70 dB (com 10 MHz) | |
| 65 dB (com 31,5 MHz) | |
| 56 dB (com 62,5 MHz) | |
| 48 dB (com 100 MHz) | |
| Atenuação | 2 dB (com 1 MHz) |
| 4,4 dB (com 4 MHz) | |
| 7,4 dB (com 10 MHz) | |
| 14 dB (com 31,5 MHz) | |
| 20 dB (com 62,5 MHz) | |
| 26 dB (com 100 MHz) | |
| Atenuação do fluxo de retorno (RL) | 25 dB (com 4 MHz) |
| 30 dB (com 10 MHz) | |
| 30 dB (com 31,5 MHz) | |
| 30 dB (com 62,5 MHz) | |
| 28 dB (com 100 MHz) | |
| Velocidade de sinal | 75 c |
| Atenuação de proteção | 40 dB (30 MHz ≤ f ≤ 100 MHz) |
| Resistência de acoplamento | 200,00 mΩ/m (f ≤ 30 MHz) |
| Tensão nominal da linha | 300 V AC |
| Tensão de teste da linha | 2000 V AC (50 Hz, 5 minutos) |
| Proteção contra incêndio em veículos sobre trilhos | BS 6853 (Categoria Ia, Ib, II) |
| GM/RT 2130 (Categoria Ia, Ib, II) | |
| EN 45545 (Nível de perigo HL1 - HL3) | |
| DIN 5510 (Nível de proteção contra incêndio 1, 2, 3, 4) | |
| NF F16-101 (Categoria A1, A2, B) | |
| NF F16-101 (Classe C / F0) | |
| NFPA 130 | |
| UNI CEI 11170 (Nível de perigo LR1 - LR4) | |
| Anti-inflamabilidade | EN 60332-1-2 |
| EN 50266 | |
| EN 60332-3-25 | |
| NF C32-070, 2.1 | |
| NF C32-070, 2.2 | |
| UL 1685, 12 (FT4) | |
| conforme ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Ausência de halogênio | conforme EN 50267-2-1 |
| Resistência ao óleo | conforme IRM 902, 72 h com 100 °C |
| Outras resistências | resistente a combustíveis conforme IRM 903, 168 h com 70 °C |
| Resistência ao gás de combustão | BS 6853 D.8.7 |
| EN 61034-2 | |
| UL 1685, 12 (FT4) | |
| Corrosividade do gás de combustão | EN 50267-2-2 |
| Toxicidade do gás de combustão | BS 6853 B.1 |
| EN 50305, 9.2 | |
| Temperatura ambiente (funcionamento) | -50 °C ... 90 °C (Cabo, disposição fixa) |
| -40 °C ... 90 °C (Cabo, disposição móvel) | |
| Temperatura ambiente (instalação) | -25 °C ... 90 °C |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027060307eCl@ss 4.127060307eCl@ss 5.027060307eCl@ss 5.127060300eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 4 |
| Tipo de conexão elétrica, do lado do campo (EF005525) | M12 |
| Tipo de contato por ficha, do lado do campo (EF006269) | Macho (ficha) |
| Posicionamento da alimentação do cabo, do lado do campo (EF005928) | Direito |
| Tipo de conexão elétrica, do lado da caixa (EF005524) | M12 |
| Tipo de contato do lado da caixa (EF008386) | Macho (ficha) |
| Posicionamento da alimentação do cabo, do lado da caixa (EF005927) | Direito |
| Comprimento do cabo (EF000536) | 2 m |
| Material do revestimento do cabo (EF004136) | Outro |
| Livre de halogéneo (EF000025) | Sim |
| Cor da bainha do cabo (EF008249) | Outro |
| Com indicação LED (EF005950) | Não |
| Blindado (EF000881) | Sim |
| Vulcanizar (EF004115) | Não |
| Material de contato do corpo base (EF008248) | Outro |
| Material da superfície de contato (EF004020) | Outro |
| Temperatura exterior do cabo permitida sem vibração após a cablagem (EF001686) | -50 °C |
| Temperatura exterior do cabo permitida durante a cablagem/manuseamento (EF001685) | -40 °C |
| Corrente nominal especificada In (EF008250) | 4 A |
| Tensão especificada de funcionamento (EF000228) | 48 V |
| Grau de proteção (IP) (EF005474) | IP65 |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1407342-NBC-MSD/ 2,0-937/MSD SCO RAIL | 153 Kbytes |
|
