Ver maior

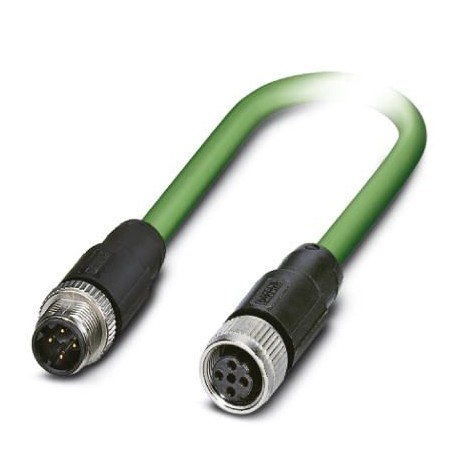

NBC-M12MSD/10,0-93C/M12FSD 1038764 PHOENIX CONTACT Cabo de rede
NBC-M12MSD/10,0-93C/M12FSD
1038764
PHOENIX_CONTACT
Cabo de rede
Material de instalação de redes de telecomunicações DNT / FNT > Cabo de conexão de cobre
Cabos, sensores e atuadores
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão trinta e oito mil setecentos e sessenta e quatro |
|---|---|
| Embalagem da unidade | 1 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões, quinhentos e noventa e três mil e cem quatro |
| Peso por Peça (excluindo embalagem) | 824.200 g |
| Personalizado número de tarifação | Oitenta e cinco milhões e quatrocentos quarenta e quatro mil duzentos e noventa |
| País de origem | PL (Polónia) |
Condições ambientais
| Grau de proteção | IP65 |
|---|---|
| IP67 | |
| Temperatura ambiente (operação) | -25 °C ... 85 °C (conector M12) |
Dados gerais
| Nota | Este produto corresponde à PROFINET e o Cabeamento de Interligação Tecnologia de Orientação para PROFINET regulamentos, versão 2.00, nº de pedido: 2.252, Capítulo 8.2 Conectores para Fora (Ambiente Equilibrado cabeamento) |
|---|---|
| Outros produtos com variável de tipo de cabo e a variável comprimento do cabo pode ser encontrado na seção de acessórios | |
| Corrente nominal a 40°C | 4 Uma |
| Tensão nominal | 48 V CA |
| 60 V DC | |
| Número de posições | Quatro |
| Tipo de sinal/categoria | PROFINET CAT5 (IEC 11801), 100 Mbps |
| EtherCAT®CAT5 (IEC 11801), 100 Mbps | |
| Normas/regulamentos | M12 conector IEC 61076-2-101 |
Características do cabeçote 1
| Tipo de cabeça | Ligar diretamente M12 / IP67 |
|---|---|
| Não. de posições (pin conector padrão) | Quatro |
| Codificação | D (Dados) |
| Cor | preto |
| Material (componente) | CuSn (Contato) |
| Ni/Au (superfície de Contato) | |
| PA (entre em Contato com transportadoras) | |
| TPU, dificilmente inflamável, auto-extinguível (Aderência) | |
| Zinco fundido, niquelado (Rosca da ligação) | |
| Resistência de isolamento | ≥ 100 MΩ |
| Inserção/retirada de ciclos de | ≥ 100 (Quantidade: 500 com Phoenix Contact conector correspondente) |
| Torque | 0,4 Nm |
| Temperatura ambiente (operação) | -25 °C A 90 °C |
Características de cabeça 2
| Tipo de cabeça | Soquete reta M12 / IP67 |
|---|---|
| Não. de posições (pin conector padrão) | Quatro |
| Codificação | D (Dados) |
| Cor | preto |
| preto | |
| Material (componente) | CuSn (Contato) |
| Ni/Au (superfície de Contato) | |
| TPU GF (entre em Contato com transportadoras) | |
| TPU, dificilmente inflamável, auto-extinguível (Aderência) | |
| Zinco fundido, niquelado (Rosca da ligação) | |
| Resistência de isolamento | ≥ 100 MΩ |
| Inserção/retirada de ciclos de | ≥ 100 |
| Torque | 0,4 Nm |
| Temperatura ambiente (operação) | -25 °C A 90 °C |
Cabo
| Rotulagem do produto | "sequencial de comprimento, em metros," PN-CABO-934-C / PUR-4X22AWG/7 à Direita * 22AWG (BLINDADO) (UL) E119100 CMX 75°C VERIFICADO (UL) CAT 5E CABO de PATCH FRNC * (Cabo impressão de cabo de fornecedor) |
|---|---|
| Tipo do cabo | PROFINET arraste cadeia CAT5 |
| Tipo de cabo (abreviatura) | 93 ° C |
| Tipo de sinal/categoria | PROFINET CAT5 (IEC 11801), 100 Mbps |
| EtherCAT®CAT5 (IEC 11801), 100 Mbps | |
| Estrutura de cabo | 1x4xAWG22/7; SF/CP |
| Condutor de seção transversal | 4x de 0,34 mm2 |
| AWG linha de sinal | Vinte e dois |
| Condutor estrutura de linha de sinal | 7x de 0,25 mm |
| Diâmetro de núcleo, incluindo isolamento | 1,5 mm |
| Cor dos fios | Branco, amarelo, azul, laranja |
| No geral torção | Star quad |
| Blindagem | Alumínio revestido de alumínio, de cobre estanhado trançado escudo |
| Óptica escudo cobrindo | 85 % |
| Bainha externa, cor | verde RAL 6018 |
| A bainha exterior de espessura | aprox. 0,9 mm |
| Cabo externo diâmetro D | 6.5 mm ±0,2 mm |
| Raio de curvatura mínimo, de uma instalação fixa | 5 x D |
| Raio de curvatura mínimo, uma instalação flexível | 7,5 x D |
| Número de ciclos de flexão | Três milhões de |
| O raio de curvatura | 100 mm |
| Atravessando o caminho | 10 m |
| Atravessando taxa de | 4 m/s |
| Aceleração | De 4 m/s2 |
| A força de torção | ± 30 °/m |
| Resistência à tração GRP | ≤ 150 N |
| Peso do cabo | 61 kg/km |
| A bainha exterior, material | PUR |
| Material interno bainha | FRNC |
| O Material de isolamento condutor | PE |
| Condutor de material | Estanho Cu litz fios |
| Resistência de isolamento | ≥ 500 MΩ*km |
| Resistência de Loop | ≤ 120.00 Ω/km |
| Impedância de onda | 100 Ω ±15 Ω (1 ... 100 MHz) |
| Perto do fim atenuação de diafonia (PRÓXIMO) | 80 dB (com 1 MHz) |
| 76 dB (a 4 MHz) | |
| 70 dB (10 MHz) | |
| 65 dB (16 MHz) | |
| 63 dB (a 20 MHz) | |
| 60 dB (31.25 MHz) | |
| 55 dB (62.5 MHz) | |
| 50 dB (100 MHz) | |
| Atenuação | 2.1 dB (com 1 MHz) |
| 4 dB (a 4 MHz) | |
| 6.3 dB (10 MHz) | |
| 8 dB (16 MHz) | |
| 9 dB (a 20 MHz) | |
| 11.4 dB (31.25 MHz) | |
| 16.5 dB (62.5 MHz) | |
| 21.3 dB (100 MHz) | |
| Velocidade de sinal | 0.66 c |
| Sinal de tempo de execução | 5.3 ns/m |
| Acoplamento resistência | ≤ 20.00 mΩ/m (10 MHz) |
| Tensão Nominal de cabo, | 600 V (UL rating) |
| Tensão de teste Core/Core | 2000 V (50 Hz, 1 min.) |
| Tensão de teste Core/Escudo | 2000 V (50 Hz, 1 min.) |
| Propriedades especiais | Propriedades elétricas de acordo com a EN 50288-2-2 |
| A resistência à chama | de acordo com a norma IEC 60332-1-2 |
| Halogênio-livre | sim |
| Resistência ao óleo | de acordo com a DIN EN 60811-2-1 |
| Outra resistência | Resistente aos raios UV |
| Temperatura ambiente (operação) | -40 °C ... 70 °C (cabo, instalação fixa) |
| -40 °C ... 70 °C (cabo flexível de instalação) | |
| Temperatura ambiente (instalação) | -20 °C ... 60 °C |
| Ambiente temperatura de armazenamento/transporte) | -50 °C ... 70 °C |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente amigável período de utilização: ilimitado = EFUP-e |
|---|---|
| Não há substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 7.0Vinte e sete milhões, sessenta mil, trezentos e oitoeCl@ss 8.0Vinte e sete milhões duzentos e setenta e nove mil duzentos e dezoitoeCl@ss 9.0Vinte e sete milhões, sessenta mil, trezentos e oito
