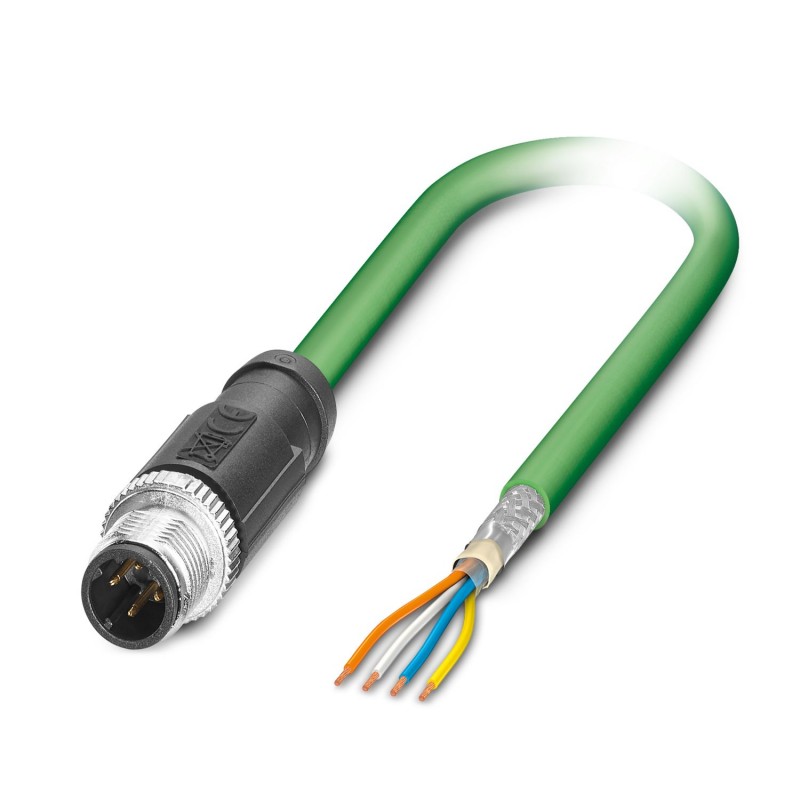

PHOENIX_CONTACT NBC-M12MSD/10,0-93C 1038735 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

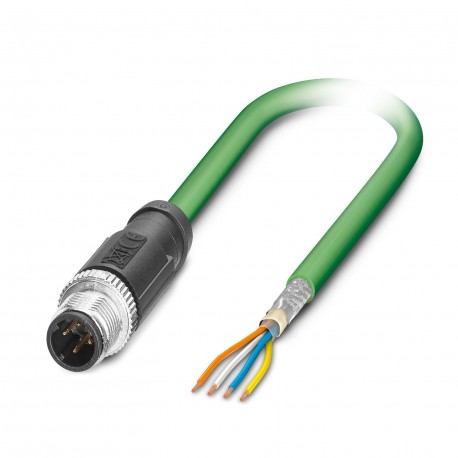

NBC-M12MSD/10,0-93C 1038735 PHOENIX CONTACT Cabo de rede

Referência: NBC-M12MSD/10,0-93C

Código: 1038735

Fabricante: PHOENIX_CONTACT

Produto sob demanda, sem reembolso.

Descrição:

Cabo de rede
Cabo de rede, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4 polos, blindado (Advanced Shielding Technology), Conector M12 reto, codificação: D/IP67, extremidade livre do cabo, comprimento do cabo: 10 m
Cabo de rede, PROFINET CAT5 (100 Mbps), EtherCAT® CAT5 (100 Mbps), 4 posições, PUR/FRNC sem halogênio, RAL 6018 verde, blindado (Tecnologia Avançada de Blindagem), plugue reto M12, código: D / IP67, na extremidade do cabo livre, comprimento do cabo: 10 m

Categorias:

  • Sensores > Cabo do sensor-atuador pré-fabricado
  • PHOENIX_CONTACT > Cabos, sensores e atuadores

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 82,68 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 4-5 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Chave De Dados Comerciais

OrderkeyUm milhão trinta e oito mil setecentos e trinta e cinco
Embalagem da unidade1 pc
NotaFeita por Encomenda (sem devolução)
GTINQuatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões quinhentos e noventa dois mil, sessenta
Peso por Peça (excluindo embalagem)621.000 g
Personalizado número de tarifaçãoOitenta e cinco milhões e quatrocentos quarenta e quatro mil duzentos e noventa
País de origemPL (Polónia)

Dimensões

Comprimento do cabo10 m

Condições ambientais

Grau de proteçãoIP65 (com conector M12)
IP67 (conector M12)
Temperatura ambiente (operação)-25 °C ... 85 °C (conector M12)

Dados gerais

NotaEste produto corresponde à PROFINET e o Cabeamento de Interligação Tecnologia de Orientação para PROFINET regulamentos, versão 2.00, nº de pedido: 2.252, Capítulo 8.2 Conectores para Fora (Ambiente Equilibrado cabeamento)
Outros produtos com variável de tipo de cabo e a variável comprimento do cabo pode ser encontrado na seção de acessórios
Corrente nominal a 40°C4 Uma
Tensão nominal48 V CA
60 V DC
Número de posiçõesQuatro
Tipo de sinal/categoriaPROFINET CAT5 (IEC 11801), 100 Mbps
EtherCAT®CAT5 (IEC 11801), 100 Mbps
Normas/regulamentosM12 conector IEC 61076-2-101

Características do cabeçote 1

Tipo de cabeçaLigar diretamente M12 / IP67
Não. de posições (pin conector padrão)Quatro
CodificaçãoD (Dados)
Corpreto
Material (componente)CuSn (Contato)
Ni/Au (superfície de Contato)
PA (entre em Contato com transportadoras)
TPU, dificilmente inflamável, auto-extinguível (Aderência)
Zinco fundido, niquelado (Rosca da ligação)
Resistência de isolamento≥ 100 MΩ
Inserção/retirada de ciclos de≥ 100
Torque0,4 Nm
Temperatura ambiente (operação)-25 °C A 90 °C

Características de cabeça 2

Tipo de cabeçagrátis cabo
Corpreto

Normas e Regulamentos

Designação padrãoConector M12
Normas/regulamentosIEC 61076-2-101

Cabo

Rotulagem do produto"sequencial de comprimento, em metros," PN-CABO-934-C / PUR-4X22AWG/7 à Direita * 22AWG (BLINDADO) (UL) E119100 CMX 75°C VERIFICADO (UL) CAT 5E CABO de PATCH FRNC * (Cabo impressão de cabo de fornecedor)
Tipo do caboPROFINET arraste cadeia CAT5
Tipo de cabo (abreviatura)93 ° C
Tipo de sinal/categoriaPROFINET CAT5 (IEC 11801), 100 Mbps
EtherCAT®CAT5 (IEC 11801), 100 Mbps
Estrutura de cabo1x4xAWG22/7; SF/CP
Condutor de seção transversal4x de 0,34 mm2
AWG linha de sinalVinte e dois
Condutor estrutura de linha de sinal7x de 0,25 mm
Diâmetro de núcleo, incluindo isolamento1,5 mm
Cor dos fiosBranco, amarelo, azul, laranja
No geral torçãoStar quad
BlindagemAlumínio revestido de alumínio, de cobre estanhado trançado escudo
Óptica escudo cobrindo85 %
Bainha externa, corverde RAL 6018
A bainha exterior de espessuraaprox. 0,9 mm
Cabo externo diâmetro D6.5 mm ±0,2 mm
Raio de curvatura mínimo, de uma instalação fixa5 x D
Raio de curvatura mínimo, uma instalação flexível7,5 x D
Número de ciclos de flexãoTrês milhões de
O raio de curvatura100 mm
Atravessando o caminho10 m
Atravessando taxa de4 m/s
AceleraçãoDe 4 m/s2
A força de torção± 30 °/m
Resistência à tração GRP≤ 150 N
Peso do cabo61 kg/km
A bainha exterior, materialPUR
Material interno bainhaFRNC
O Material de isolamento condutorPE
Condutor de materialEstanho Cu litz fios
Resistência de isolamento≥ 500 MΩ*km
Resistência de Loop≤ 120.00 Ω/km
Impedância de onda100 Ω ±15 Ω (1 ... 100 MHz)
Perto do fim atenuação de diafonia (PRÓXIMO)80 dB (com 1 MHz)
76 dB (a 4 MHz)
70 dB (10 MHz)
65 dB (16 MHz)
63 dB (a 20 MHz)
60 dB (31.25 MHz)
55 dB (62.5 MHz)
50 dB (100 MHz)
Atenuação2.1 dB (com 1 MHz)
4 dB (a 4 MHz)
6.3 dB (10 MHz)
8 dB (16 MHz)
9 dB (a 20 MHz)
11.4 dB (31.25 MHz)
16.5 dB (62.5 MHz)
21.3 dB (100 MHz)
Velocidade de sinal0.66 c
Sinal de tempo de execução5.3 ns/m
Acoplamento resistência≤ 20.00 mΩ/m (10 MHz)
Tensão Nominal de cabo,600 V (UL rating)
Tensão de teste Core/Core2000 V (50 Hz, 1 min.)
Tensão de teste Core/Escudo2000 V (50 Hz, 1 min.)
Propriedades especiaisPropriedades elétricas de acordo com a EN 50288-2-2
A resistência à chamade acordo com a norma IEC 60332-1-2
Halogênio-livresim
Resistência ao óleode acordo com a DIN EN 60811-2-1
Outra resistênciaResistente aos raios UV
Temperatura ambiente (operação)-40 °C ... 70 °C (cabo, instalação fixa)
-40 °C ... 70 °C (cabo flexível de instalação)
Temperatura ambiente (instalação)-20 °C ... 60 °C
Ambiente temperatura de armazenamento/transporte)-50 °C ... 70 °C

Ambiental De Conformidade Do Produto

China RoHSAmbientalmente amigável período de utilização: ilimitado = EFUP-e
Não há substâncias perigosas acima dos valores limite

Classificações

ETIM for 1038735 Sensores (EC001855)

Nome da característicaNúmero de polos (EF001391)
Valor da característica4
Nome da característicaTipo de conexão elétrica, do lado do campo (EF005525)
Valor da característicaOutro
Nome da característicaPosicionamento da alimentação do cabo, do lado do campo (EF005928)
Valor da característicaOutro
Nome da característicaComprimento do cabo (EF000536)
Valor da característica10 m
Nome da característicaMaterial do revestimento do cabo (EF004136)
Valor da característicaOutro
Nome da característicaLivre de halogéneo (EF000025)
Valor da característicaSim
Nome da característicaCor da bainha do cabo (EF008249)
Valor da característicaOutro
Nome da característicaCom indicação LED (EF005950)
Valor da característicaNão
Nome da característicaBlindado (EF000881)
Valor da característicaSim
Nome da característicaVulcanizar (EF004115)
Valor da característicaNão
Nome da característicaMaterial de contato do corpo base (EF008248)
Valor da característicaOutro
Nome da característicaMaterial da superfície de contato (EF004020)
Valor da característicaOutro
Nome da característicaTemperatura exterior do cabo permitida sem vibração após a cablagem (EF001686)
Valor da característica-40 °C
Nome da característicaTemperatura exterior do cabo permitida durante a cablagem/manuseamento (EF001685)
Valor da característica-40 °C
Nome da característicaCorrente nominal especificada In (EF008250)
Valor da característica4 A
Nome da característicaTensão especificada de funcionamento (EF000228)
Valor da característica48 V
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP65
