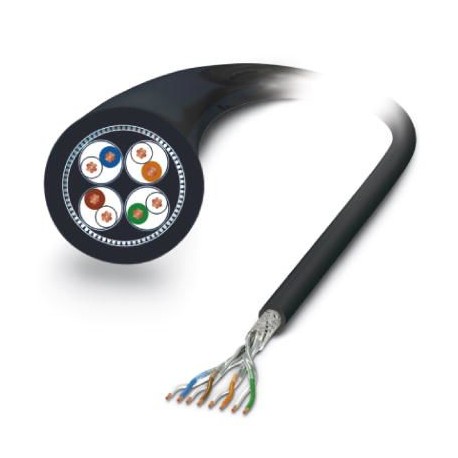

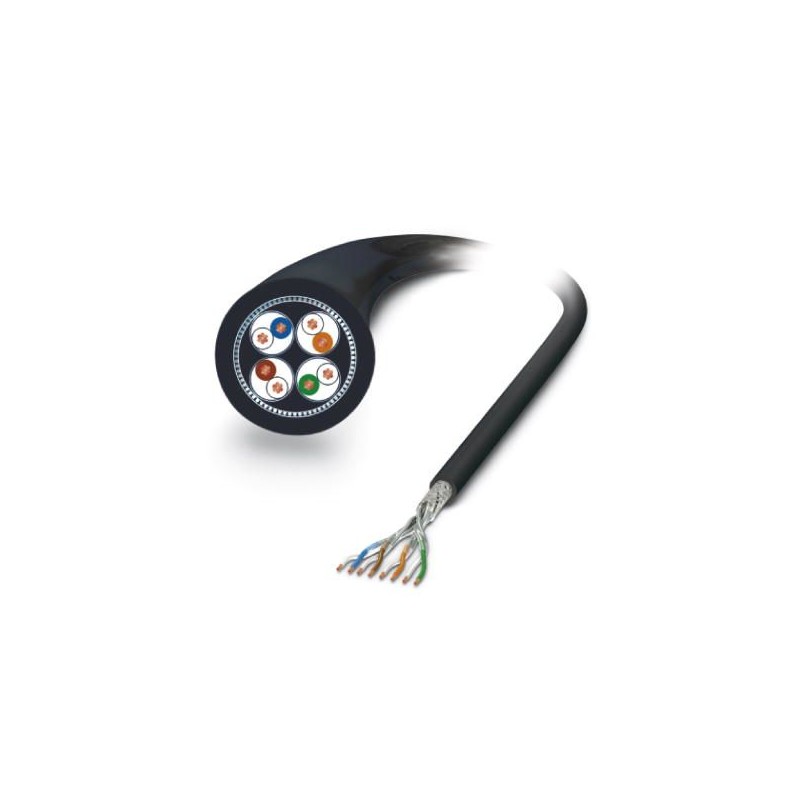

NBC-100,0-94S 1423514 PHOENIX CONTACT Cabo de rede
NBC-100,0-94S
1423514
PHOENIX_CONTACT
Produto sob demanda, sem reembolso.
Cabo de rede
Cabo de rede, Ethernet CAT7 (10 GBit/s), 8 polos, comprimento do cabo: 100 m, Para aplicações ferroviárias
Cabos / Condutores > Cabo de dados e comunicação (cobre)
Cabos, sensores e atuadores
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão quatrocentos e vinte três mil e quinhentos quatorze |
|---|---|
| Embalagem da unidade | 1 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões trezentos e quarenta e seis mil e sete |
| Peso por Peça (excluindo embalagem) | 5,773.000 g |
| Personalizado número de tarifação | Oitenta e cinco milhões e quatrocentos quarenta e quatro mil novecentos e noventa e cinco |
| País de origem | DE (Alemanha) |
Dados gerais
| Tensão nominal | 30 V CA |
|---|---|
| 30 V DC | |
| Número de posições | Oito |
| Tipo de sinal/categoria | Ethernet CAT7, de 10 Gbps |
Cabo
| Tipo do cabo | Ethernet para aplicações ferroviárias |
|---|---|
| Tipo de cabo (abreviatura) | 94S |
| Tipo de sinal/categoria | Ethernet CAT7, de 10 Gbps |
| Estrutura de cabo | 4x2xAWG26/7; S/FTP |
| Condutor de seção transversal | 4x 2x de 0,14 mm2 |
| AWG linha de sinal | Vinte e seis |
| Condutor estrutura de linha de sinal | 7x de 0,16 mm |
| Diâmetro de núcleo, incluindo isolamento | 1,05 mm ±0,1 mm |
| Cor dos fios | Branco-azul, branco-laranja, branco-verde, branco-marrom |
| Pares trançado | 2 núcleos para o par |
| Tipo de par de blindagem | De alumínio forrada folha de poliéster |
| No geral torção | 4 pares trançado |
| Blindagem | Trançado de cobre estanhado escudo |
| Bainha externa, cor | preto |
| Cabo externo diâmetro D | 6.6 mm ±0,2 mm |
| Raio de curvatura mínimo, de uma instalação fixa | 6 x D |
| Resistência à tração GRP | ≤ 60 N (temporário) |
| ≤ 15 N (Permanente) | |
| Peso do cabo | 59 kg/km |
| Peso de cobre | 28 kg/km |
| A bainha exterior, material | PE-X |
| O Material de isolamento condutor | Célula PE |
| Condutor de material | Estanho Cu litz fios |
| Resistência de isolamento | ≥ 5 G½*km |
| Resistência do condutor | ≤ 145 Ω/km |
| Trabalho de capacitância | 44 nF (por quilômetro) |
| Impedância de onda | 100 Ω ±5 Ω (100 MHz) |
| Perto do fim atenuação de diafonia (PRÓXIMO) | 100 dB (1 MHz) |
| 99 dB (10 MHz) | |
| 95 dB (100 MHz) | |
| 92 dB (200 MHz) | |
| 90 dB (250 MHz) | |
| 83 dB (500 MHz) | |
| 81 dB (600 MHz) | |
| 80 dB (700 MHz) | |
| 77 dB (800 MHz) | |
| 75 dB (a 900 MHz) | |
| 74 dB (a 1000 MHz) | |
| 72 dB (a 1100 MHz) | |
| 70 dB (1200 MHz) | |
| Poder-adicionou perto do fim atenuação de diafonia (PSNEXT) | 97 dB (com 1 MHz) |
| 96 dB (10 MHz) | |
| 92 dB (100 MHz) | |
| 89 dB (200 MHz) | |
| 87 dB (250 MHz) | |
| 80 dB (500 MHz) | |
| 78 dB (600 MHz) | |
| 77 dB (700 MHz) | |
| 74 dB (800 MHz) | |
| 72 dB (a 900 MHz) | |
| 71 dB (a 1000 MHz) | |
| 69 dB (a 1100 MHz) | |
| 67 dB (1200 MHz) | |
| Atenuação | 0,25 dB (com 1 MHz) |
| 0.76 dB (10 MHz) | |
| 2.49 dB (100 MHz) | |
| 3.69 dB (200 MHz) | |
| 4.18 dB (250 MHz) | |
| 5.6 dB (500 MHz) | |
| 6.74 dB (600 MHz) | |
| 7.32 dB (700 MHz) | |
| 7.89 dB (800 MHz) | |
| 8.5 dB (a 900 MHz) | |
| 9.11 dB (1000 MHz) | |
| 9.5 dB (a 1100 MHz) | |
| 9.9 dB (1200 MHz) | |
| Perda de retorno (RL) | 24 dB (com 1 MHz) |
| 33.9 dB (10 MHz) | |
| 38.3 dB (100 MHz) | |
| 35.3 dB (200 MHz) | |
| 32.9 dB (250 MHz) | |
| 29.7 dB (500 MHz) | |
| 30.6 dB (600 MHz) | |
| 31 dB (700 MHz) | |
| 26.7 dB (800 MHz) | |
| 28.6 dB (a 900 MHz) | |
| 27.5 dB (1000 MHz) | |
| 26.9 dB (a 1100 MHz) | |
| 26.3 dB (1200 MHz) | |
| Atenuação de diafonia (ACR) | 100 dB (1 MHz) |
| 99 dB (10 MHz) | |
| 93 dB (100 MHz) | |
| 88 dB (200 MHz) | |
| 86 dB (250 MHz) | |
| 78 dB (500 MHz) | |
| 74 dB (600 MHz) | |
| 72 dB (700 MHz) | |
| 69 dB (800 MHz) | |
| 67 dB (a 900 MHz) | |
| 65 dB (1000 MHz) | |
| 63 dB (a 1100 MHz) | |
| 61 dB (1200 MHz) | |
| Poder-adicionou atenuação de diafonia (PS-ACR) | 97 dB (com 1 MHz) |
| 96 dB (10 MHz) | |
| 90 dB (100 MHz) | |
| 85 dB (200 MHz) | |
| 83 dB (250 MHz) | |
| 75 dB (500 MHz) | |
| 71 dB (600 MHz) | |
| 69 dB (700 MHz) | |
| 66 dB (800 MHz) | |
| 64 dB (a 900 MHz) | |
| 62 dB (a 1000 MHz) | |
| 60 dB (a 1100 MHz) | |
| 58 dB (1200 MHz) | |
| Velocidade de sinal | De 0,78 c |
| Sinal de tempo de execução | 4.4 ns/m |
| Escudo de atenuação | 60 dB (até 1000 MHz) |
| Supressão de interferência | 90 dB (até 1000 MHz) |
| Acoplamento resistência | 5.00 mΩ/m (10 MHz) |
| Tensão Nominal de cabo, | 125 V AC (Uo) |
| Tensão de teste Core/Core | 1000 V AC (50 Hz, 1 min.) |
| Tensão de teste Core/Escudo | 1000 V AC (50 Hz, 1 min.) |
| Proteção contra incêndio em veículos ferroviários | BS 6853 (cabo Interno Ia, Ib, II/cabo externo, Ia, Ib, II) |
| DIN 5510-2 (proteção contra Incêndio de nível 1, 2, 3, 4) | |
| PT 45545-2 | |
| PT 50306-4 | |
| NF F16-101 (Classificação C/F1) | |
| NF F16-101 (cabo Interno A1, A2, B/cabo externo A1, A2, B) | |
| NFPA 130 | |
| PN-K-02511 (Classe A) | |
| UIC 564-2 (Classe A) | |
| A resistência à chama | de acordo com a EN 60332-1-2 |
| PT 60332-3-25 | |
| de acordo com a ISO 14572 5.21 (UN ECE-R 118.01) | |
| Halogênio-livre | De acordo com a EN 50267-2-1 |
| de acordo com a EN 60684-2 | |
| Resistência ao óleo | de acordo com a EN 60684-2, 72 h a 100 °C, o IRM 902 |
| Outra resistência | Resistente ao combustível de acordo com a EN 60684-2, 72 h a 100 °C, o IRM 903 |
| Resistente ao ozônio, de acordo com a EN 50306-4, 72 horas a 40 °C, o procedimento B, o volume de concentração de 200 x 10-6 | |
| A concentração de vapores | PT 61034-2 |
| Temperatura ambiente (operação) | -40 °C ... 80 °C (cabo, instalação fixa) |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente Amigável Período De Utilização = 50 |
|---|---|
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Classificações
eCl@ss 5.1Vinte e sete milhões, sessenta e um mil oitocentos e umeCl@ss 7.0Vinte e sete milhões, sessenta mil, trezentos e oitoeCl@ss 8.0Vinte e sete milhões, sessenta mil, trezentos e oitoeCl@ss 9.0Vinte e sete milhões, sessenta e um mil oitocentos e um
| Característica | Valor |
|---|---|
| Superfície do condutor (EF010804) | Outro |
| Diâmetro do condutor (EF001621) | 1.05 mm |
| Secção nominal do condutor (EF000060) | 0.14 mm² |
| Classe do condutor (EF001632) | Classe 2 - núcleo rígido com fio |
| Número de núcleos (EF001792) | 8 |
| Material do isolamento do condutor (EF000061) | Outro |
| Especificação do isolamento do condutor (EF011805) | Polietileno (PE) |
| Identificação do núcleo (EF000067) | Outro |
| Ecrã sobre os elementos cablados (EF001623) | Trança |
| Cablagem (EF003802) | Outro |
| Cabo com bloqueio longitudinal de água (EF011011) | Não |
| Cabo com proteção radial contra a água (EF011012) | Não |
| Adequado para instalação subterrânea (EF003689) | Não |
| Bainha de proteção (EF001691) | Nenhum |
| Material da bainha (EF001625) | Outro |
| Especificação do material da bainha exterior (EF011806) | Outro |
| Cor da bainha externa (EF001618) | Preto |
| Baixa emissão de fumos (de acordo com a IEC 61034-2) (EF003799) | Não |
| Resistente a óleo (conforme IEC 60811-404) (EF009770) | Não |
| Diâmetro externo aprox. (EF003921) | 6.6 mm |
| Raio mín. de curvatura permitido, aplicação estática/instalação permanente (EF011803) | 40 mm |
| Temperatura exterior do cabo permitida sem vibração após a cablagem (EF001686) | -40 °C |
| Categoria (EF001619) | Outro |
