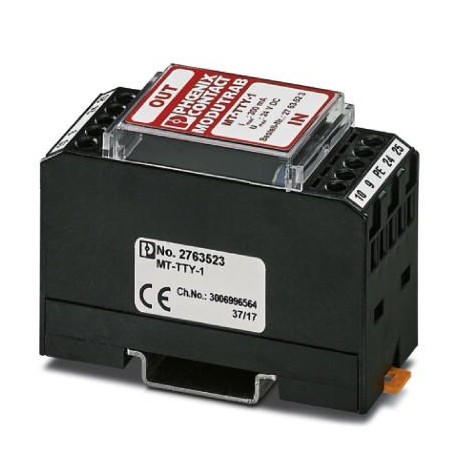

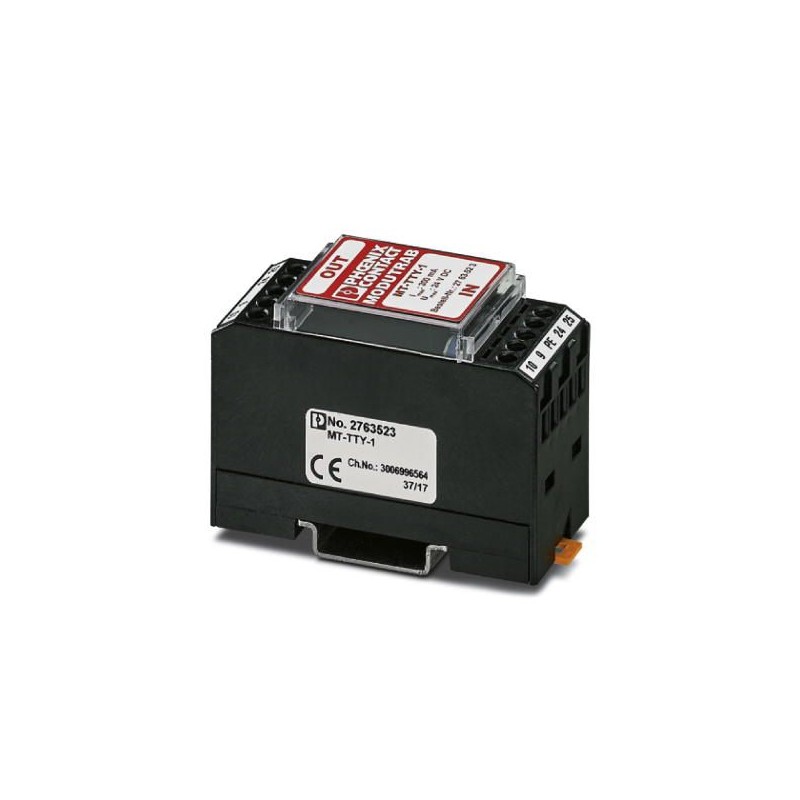

MT-TTY-1 2763523 PHOENIX CONTACT Dispositivo de proteção contra surtos
MT-TTY-1
2763523
PHOENIX_CONTACT
Dispositivo de proteção contra surtos
Módulo de montagem em trilho com proteção contra sobretensão para interface TTY, para montagem em NS 35/7.5, largura da caixa: 30 mm
Trabtech (TT)
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2763523 |
|---|---|
| Quantidade de embalagem (VPE) | 5 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 109 (TT-2002) |
| GTIN | 4017918065607 |
| Peso por unidade (exclusive embalagem) | 65,200 GRM |
| Número do imposto alfandegário | 85363010 |
| País de origem | DE (Alemanha) |
Geral
| Cor | preto |
|---|---|
| Tipo de montagem | Trilho de fixação: 35 mm |
| Formato | Módulo sobre trilho inteiriço |
| Inversão de chave | Line-Line & Line-Earth Ground |
Circuito de proteção
| Tipo de proteção de acordo com IEC | C2 |
|---|---|
| C3 | |
| Classe de exigência conforme VDE | C2 |
| C3 | |
| Máxima tensão contínua UC | 24 V DC |
| Corrente nominal | 300 mA |
| Corrente efetiva ICcom UC | ≤ 10 µA |
| Corrente de pico nominal In(8/20)µs (condutor-condutor) | 5 kA |
| Limitação de tensão de saída com 1 KV/µs (condutor-condutor) surto | ≤ 35 V |
| Limitação de tensão de saída com 1 KV/µs (condutor-terra) surto | ≤ 450 V |
| Limitação de tensão de saída com 1 KV/µs (condutor-condutor) estático | ≤ 35 V |
| Limitação de tensão de saída com 1 KV/µs (condutor-terra) estático | ≤ 450 V |
| Tensão residual com In(condutor-condutor) | ≤ 35 V |
| Nível de proteção Up(fio-fio) | ≤ 35 V |
| Nível de proteção Up(fio-terra) | ≤ 450 V |
| Tempo de resposta tA(condutor-condutor) | ≤ 1 ns |
| Tempo de resposta tA (condutor-terra) | ≤ 100 ns |
| Frequência de corte fg (3dB), sim. no sistema de 50 Ohm | 4 MHz |
| Frequência de corte fg (3dB), sim. no sistema de 600 Ohm | 300 kHz |
| Resistência por trilha | 4,7 Ω |
| Sinalização de proteção contra surtos com defeito | nenhuma |
Dados de conexão
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Tipo de conexão IN | Bornes a parafuso |
| Tipo de conexão OUT | Bornes a parafuso |
| Rosca | M3 |
| Torque de aperto | 0,5 Nm ... 0,6 Nm |
| Comprimento de isolamento | 8 mm |
| Bitola do condutor, flexível | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor, fixa | 0,2 mm² ... 4 mm² |
| Bitola do condutor AWG | 24 ... 12 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
