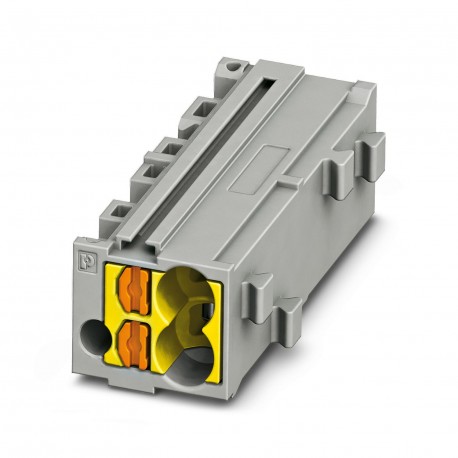

PTMC 1,5-2 /YE 3270437 PHOENIX CONTACT Quadro de triagem Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PTMC 1,5-2 /YE 3270437 PHOENIX CONTACT Quadro de triagem

PTMC 1,5-2 /YE

3270437

PHOENIX_CONTACT

10

Quadro de triagem

Marshalling array, tensão nominal: 500 V, corrente nominal: 17,5 A, tipo de conexão: Conexão push-in, seção transversal: 0,14 mm² - 2,5 mm², montagem: adaptador de intertravamento em trilho, intertravamento no flange da tampa, cor: cinza, cor do elemento de conexão: amarelo

Marshalling patchboard, nom. voltage: 500 V, nominal current: 17.5 A, connection method: Push-in connection, cross section: 0.14 mm2 - 2.5 mm2, mounting: for snapping onto a DIN rail adapter, for snapping onto a cover flange, color: gray, color of connection elements: yellow

Mais detalhes


Blocos de terminais > Terminal de conexão de passagem

Conectividade armários industriais

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $33.72
Preço unitário: $3.37
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


Dados técnicos
Product properties
Product typeMarshalling terminal
Number of positions1
Number of connections4
Number of rows1
Data management status
Article revision02
Insulation characteristics
Overvoltage categoryIII
Degree of pollution3
Electrical properties
Rated surge voltage6 kV
Maximum power dissipation for nominal condition0.56 W
Connection data
Number of connections per level4
Nominal cross section1.5 mm²
Rated cross section AWG14
Stripping length8 mm ... 10 mm
Internal cylindrical gageA1
Connection in acc. with standardIEC 60947-7-1
Conductor cross section rigid0.14 mm² ... 2.5 mm²
Cross section AWG26 ... 14 (converted acc. to IEC)
Conductor cross section flexible0.14 mm² ... 1.5 mm²
Conductor cross section, flexible [AWG]26 ... 16 (converted acc. to IEC)
Conductor cross-section flexible (ferrule without plastic sleeve)0.14 mm² ... 1.5 mm²
Flexible conductor cross section (ferrule with plastic sleeve)0.14 mm² ... 1.5 mm²
Nominal current17.5 A
Maximum load current24 A (in case of a 2.5 mm² conductor cross section, the maximum load current must not be exceeded by the total current of all connected conductors.)
Nominal voltage500 V
Connection cross sections directly pluggable
Conductor cross section rigid0.34 mm² ... 2.5 mm²
Conductor cross section, rigid [AWG]20 ... 14 (converted acc. to IEC)
Conductor cross-section flexible (ferrule without plastic sleeve)0.34 mm² ... 1.5 mm²
Flexible conductor cross section (ferrule with plastic sleeve)0.34 mm² ... 1.5 mm²
Dimensions
Width11 mm
Height8.6 mm
Depth30 mm
Material specifications
Colorgray (RAL 7042)
Color of connection elementsyellow
Flammability rating according to UL 94V0
Insulating material groupI
Insulating materialPA
Static insulating material application in cold-60 °C
Temperature index of insulation material (DIN EN 60216-1 (VDE 0304-21))125 °C
Relative insulation material temperature index (Elec., UL 746 B)130 °C
Fire protection for rail vehicles (DIN EN 45545-2) R22HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R23HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R24HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R26HL 1 - HL 3
Calorimetric heat release NFPA 130 (ASTM E 1354)27,5 MJ/kg
Surface flammability NFPA 130 (ASTM E 162)passed
Specific optical density of smoke NFPA 130 (ASTM E 662)passed
Smoke gas toxicity NFPA 130 (SMP 800C)passed
Electrical tests
Surge voltage test
Test voltage setpoint7.3 kV
ResultTest passed
Temperature-rise test
Requirement temperature-rise testIncrease in temperature ≤ 45 K
ResultTest passed
Short-time withstand current 1.5 mm²0.18 kA
Short-time withstand current 2.5 mm²0.3 kA
ResultTest passed
Power-frequency withstand voltage
Test voltage setpoint1.89 kV
ResultTest passed
Mechanical properties
Mechanical data
Open side panelNo
Mechanical tests
Mechanical strength
ResultTest passed
Attachment on the carrier
DIN rail/fixing supportNS 35
Test force setpoint1 N
ResultTest passed
Test for conductor damage and slackening
Rotation speed10 rpm
Revolutions135
Conductor cross section/weight0.14 mm² / 0.2 kg
1.5 mm² / 0.4 kg
2.5 mm² / 0.7 kg
ResultTest passed
Environmental and real-life conditions
Aging
Temperature cycles192
ResultTest passed
Needle-flame test
Time of exposure30 s
ResultTest passed
Oscillation/broadband noise
SpecificationDIN EN 50155 (VDE 0115-200):2008-03
SpectrumService life test category 1, class B, body mounted
Frequencyf1= 5 Hz to f2= 150 Hz
ASD level0.964 (m/s²)²/Hz
Acceleration0.58g
Test duration per axis5 h
Test directionsX-, Y- and Z-axis
ResultTest passed
Shocks
SpecificationDIN EN 50155 (VDE 0115-200):2008-03
Pulse shapeHalf-sine
Acceleration5g
Shock duration30 ms
Number of shocks per direction3
Test directionsX-, Y- and Z-axis (pos. and neg.)
ResultTest passed
Ambient conditions
Ambient temperature (operation)-60 °C ... 105 °C (max. short-term operating temperature RTI Elec.)
Ambient temperature (storage/transport)-25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C)
Ambient temperature (assembly)-5 °C ... 70 °C
Ambient temperature (actuation)-5 °C ... 70 °C
Permissible humidity (storage/transport)30 % ... 70 %
Standards and regulations
Connection in acc. with standardIEC 60947-7-1
Mounting
Mounting typefor snapping onto a DIN rail adapter
for snapping onto a cover flange

ETIM for 3270437 Bloco de terminais (EC000897)
Característica Valor
Secção de condutor de fio fino de ligação sem ponteira (EF007341) 0.14 mm²
Secção do condutor de fio fino de ligação com ponteira (EF007339) 0.14 mm²
Secção da ligação de cabo rígido (EF007337) 0.14 mm²
Corrente nominal especificada In (EF008250) 17.5 A
Tensão especificada de funcionamento (EF000228) 500 V
Tipo de ligação elétrica 1 (EF002526) Outro
Tipo de ligação elétrica 2 (EF002527) Outro
Número de fixações por nível (EF002660) 4
Material do corpo isolante (EF007543) Outro
Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) V0
Largura (EF000008) 11 mm
Altura (EF000040) 8.6 mm
Profundidade (EF000049) 30 mm
Placa de fecho necessária (EF002525) Não
Cor (EF000007) Cinzento

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG PHOENIX TERMINAL BLOCKS EN.pdf 78 Mbytes
PHOENIX CONTACT-3270437-PTMC 1,5-2 /YE 98 Kbytes PHOENIX CONTACT-3270437-PTMC 1,5-2 /YE
