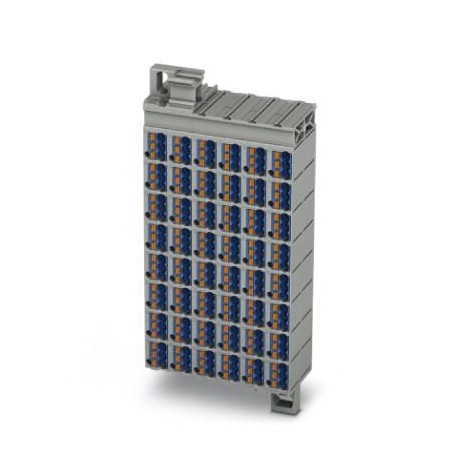

PTMC 1,5/48-3 /BU 19Z 3270321 PHOENIX CONTACT Quadro de triagem
PTMC 1,5/48-3 /BU 19Z
3270321
PHOENIX_CONTACT
Quadro de triagem
Blocos de terminais > Terminal de conexão de passagem
Conectividade armários industriais
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 3270321 |
|---|---|
| Quantidade de embalagem (VPE) | 10 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 61 (C-1-2017) |
| GTIN | 4055626058405 |
| Peso por unidade (exclusive embalagem) | 99,990 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | PL (Polônia) |
Geral
| Observação | Etiquetado de 1 - 48 |
|---|---|
| Número de pólos | 48 |
| Número de níveis | 1 |
| Número de conexões | 288 |
| Bitola nominal | 1,5 mm² |
| Cor | cinza |
| Cor dos elementos de conexão | azul |
| Material isolante | PA |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Tensão de choque de dimensionamento | 6 kV |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
| Grupo de material isolante | I |
| Potência de dissipação máxima com condição nominal | 0,56 W (o valor se refere a um bloco de conexão e se multiplica consoante a atribuição de conexão) |
| Corrente de carga máxima | 24 A (com uma bitola de condutor de 2,5 mm², a corrente de carga máxima não pode ser excedida pela corrente total dos condutores conectados.) |
| 12 A (com uma bitola de condutor de 2,5 mm², a corrente de carga máxima não pode ser excedida pela corrente total dos condutores conectados.) | |
| Corrente nominal IN | 17,5 A |
| Tensão UN | 500 V |
| Parede lateral aberta | Não |
| Especificação de teste Proteção contra toque | DIN EN 50274 (VDE 0660-514):2002-11 |
| Proteção para as costas da mão | assegura |
| Proteção para dedos | assegura |
| Resultado Teste de tensão de impulso | Aprovado no teste |
| Teste de tensão de impulso Valor de referência | 7,3 kV |
| Resultado do teste de tensão alternada suportável | Aprovado no teste |
| Tensão alternada suportável valor de referência | 1,89 kV |
| Resultado do teste da resistência mecânica de pontos de contato (5 conexões dos condutores) | Aprovado no teste |
| Resultado Teste de flexão | Aprovado no teste |
| Teste de flexão Velocidade de rotação | 10 U/min |
| Teste de flexão Rotações | 135 |
| Teste de flexão Bitola do condutor/peso | 0,14 mm2/0,2 kg |
| 1,5 mm2/0,4 kg | |
| 2,5 mm2/0,7 kg | |
| Resultado Teste de tração | Aprovado no teste |
| Teste de tração bitola de condutor | 0,14 mm² |
| Força de tração Valor de referência | 10 N |
| Teste de tração bitola de condutor | 1,5 mm² |
| Força de tração Valor de referência | 40 N |
| Teste de tração bitola de condutor | 2,5 mm² |
| Força de tração Valor de referência | 50 N |
| Resultado do assento fixo na base de fixação | Aprovado no teste |
| Assento fixo no apoio de fixação | NS 35 |
| Valor de referência | 1 N |
| Resultado do teste de queda de tensão | Aprovado no teste |
| Requisito Queda de tensão | ≤ 3,2 mV |
| Resultado do teste de aquecimento | Aprovado no teste |
| Resultado Resistência ao curto-circuito | Aprovado no teste |
| Teste da resistência ao curto-circuito Bitola do condutor | 1,5 mm² |
| Resistência ao curto-circuito | 0,18 kA |
| Teste da resistência ao curto-circuito Bitola do condutor | 2,5 mm² |
| Resistência ao curto-circuito | 0,3 kA |
| Resultado Teste térmico | Aprovado no teste |
| Teste de envelhecimento para fileiras de terminais sem parafuso Ciclos de temperatura | 192 |
| Prova das características térmicas (chama de agulha) Duração de atuação | 30 s |
| Resultado Teste de envelhecimento | Aprovado no teste |
| Resultado Teste Balancins, ruído de banda larga | Aprovado no teste |
| Especificação de teste Balancins, ruído de banda larga | DIN EN 50155 (VDE 0115-200):2008-03 |
| Espectro de teste | Teste de vida útil categoria 1, classe B, na caixa do veículo |
| Frequência de teste | f1= 5 Hz bis f2= 150 Hz |
| Nível ASD | 0,964 (m/s2)2/Hz |
| Aceleração | 0,58 g |
| Duração do teste por eixo | 5 h |
| Direções de teste | Eixo X, Y e Z |
| Resultado Teste de choque | Aprovado no teste |
| Especificação de teste Teste de choque | DIN EN 50155 (VDE 0115-200):2008-03 |
| Tipo de choque | Semi-seno |
| Aceleração | 5g |
| Duração do choque | 30 ms |
| Número de choques por direção | 3 |
| Direções de teste | Eixo X, Y e Z (positivo e negativo) |
| Índice de temperatura relativa do material de isolamento (Elec., UL 746 B) | 130 °C |
| Índice de temperatura do material de isolamento (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Aplicação estática do material isolante | -60 °C |
| Reação ao fogo de veículos sobre trilhos (DIN 5510-2) | Aprovado no teste |
| Procedimento de verificação com chama de teste (DIN EN 60695-11-10) | V0 |
| Índice de oxigênio (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | 2 |
| NF F16-101, NF F10-102 Classe F | 2 |
| Flamabilidade das superfícies NFPA 130 (ASTM E 162) | aprovado |
| Densidade óptica de gás de combustão específica NFPA 130 (ASTM E 662) | aprovado |
| Toxicidade do gás de combustão NFPA 130 (SMP 800C) | aprovado |
| Liberação de calor calorimétrica NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dados de conexão
| Tipo de conexão | Conexão Push-in |
|---|---|
| Conexão conforme norma | IEC 60947-7-1 |
| Perfil do condutor rígido mín. | 0,14 mm² |
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor AWG mín. | 26 |
| Bitola do condutor AWG máx. | 14 |
| Bitola do condutor flexível mín. | 0,14 mm² |
| Bitola do condutor flexível máx. | 1,5 mm² |
| Bitola do condutor flexível AWG mín. | 26 |
| Bitola do condutor flexível AWG máx. | 14 |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 0,14 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 1,5 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 0,14 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 1,5 mm² |
| Comprimento de decapagem | 8 mm ... 10 mm |
| Pino calibrador | A1 |
Normas e disposições
| Conexão conforme norma | IEC 60947-7-1 |
|---|---|
| Classe de inflamabilidade conforme UL 94 | V0 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX TERMINAL BLOCKS EN.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3270321-PTMC 1,5/48-3 /BU 19Z | 160 Kbytes |
|
