PHOENIX_CONTACTConectividade armários industriais PTRV 8 /WHRD 3270133 PHOENIX CONTACT Conector de triagem

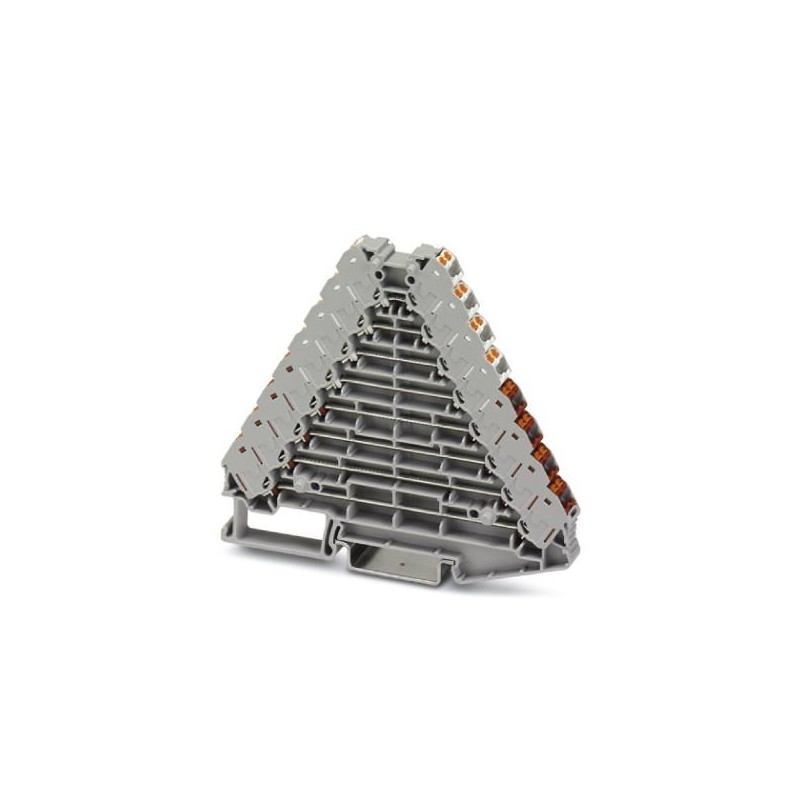

PHOENIX_CONTACT PTRV 8 /WHRD 3270133 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

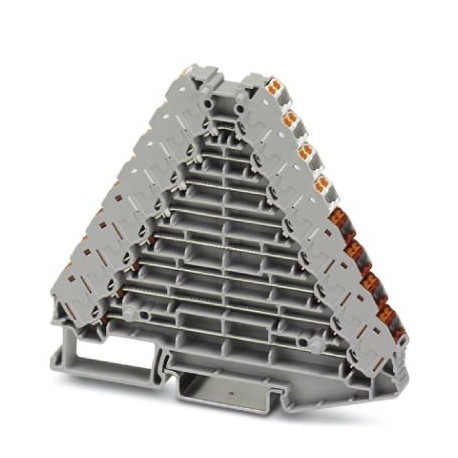

PTRV 8 /WHRD 3270133 PHOENIX CONTACT Conector de triagem

Referência: PTRV 8 /WHRD

Código: 3270133

Fabricante: PHOENIX_CONTACT

Descrição:

Conector de triagem
Distribuidor de comutação, tensão nominal: 250 V, corrente nominal: 8 A, tipo de conexão: Conexão push-in, 1., 2., 3., 4., 5., 6., 7. e 8º andar, Seção de dimensionamento: 1,5 mm², seção transversal: 0,14 mm² - 2,5 mm², montagem: NS 35/7,5, NS 35/15, cor: cinza, cor dos elementos de conexão: branco, vermelho

Categorias:

  • Blocos de terminais > Terminal de conexão de passagem
  • PHOENIX_CONTACT > Conectividade armários industriais

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

Preço total: 226,64 €

Preço unitário: 22,664 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 2-3 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Dados comerciais

Código do pedido3270133
Quantidade de embalagem (VPE)10 Unid
Página de catálogoPágina 48 (C-1-2017)
GTIN4046356796163
Peso por unidade (exclusive embalagem)37,520 GRM
Número do imposto alfandegário85369010
País de origemPL (Polônia)

Geral

Número de pólos2
Número de níveis8
Número de conexões32
Potenciais8
Bitola nominal1,5 mm²
Corcinza
Cor dos elementos de conexãobranco (4x em cima)
vermelho (4x em baixo)
Material isolantePA
Classe de inflamabilidade conforme UL 94V0
Tensão de choque de dimensionamento4 kV
Categoria de sobretensãoIII
Grupo de material isolanteI
Potência de dissipação máxima com condição nominal0,56 W (em caso de conexão de vários níveis, o valor se multiplica)
Corrente de carga máxima8 A (com bitola de condutor de 1,5 mm²)
Corrente nominal IN8 A
Tensão UN250 V
Parede lateral abertaSim
Especificação de teste Proteção contra toqueDIN EN 50274 (VDE 0660-514):2002-11
Proteção para as costas da mãoassegura
Proteção para dedosassegura
Resultado Teste de tensão de impulsoAprovado no teste
Teste de tensão de impulso Valor de referência4,8 kV
Resultado do teste de tensão alternada suportávelAprovado no teste
Tensão alternada suportável valor de referência1,5 kV
Resultado do teste da resistência mecânica de pontos de contato (5 conexões dos condutores)Aprovado no teste
Resultado Teste de flexãoAprovado no teste
Teste de flexão Bitola do condutor/peso0,14 mm2/0,2 kg
1,5 mm2/0,4 kg
2,5 mm2/0,7 kg
Resultado Teste de traçãoAprovado no teste
Teste de tração bitola de condutor0,14 mm²
Força de tração Valor de referência10 N
Teste de tração bitola de condutor1,5 mm²
Força de tração Valor de referência40 N
Teste de tração bitola de condutor2,5 mm²
Força de tração Valor de referência50 N
Resultado do assento fixo na base de fixaçãoAprovado no teste
Assento fixo no apoio de fixaçãoNS 35
Valor de referência1 N
Resultado do teste de queda de tensãoAprovado no teste
Resultado do teste de aquecimentoAprovado no teste
Resultado Resistência ao curto-circuitoAprovado no teste
Resultado Teste térmicoAprovado no teste
Teste de envelhecimento para fileiras de terminais sem parafuso Ciclos de temperatura192
Resultado Teste de envelhecimentoAprovado no teste
Resultado Teste Balancins, ruído de banda largaAprovado no teste
Especificação de teste Balancins, ruído de banda largaDIN EN 50155 (VDE 0115-200):2008-03
Espectro de testeTeste de vida útil categoria 1, classe B, na caixa do veículo
Frequência de testef1= 5 Hz a f2= 250 Hz
Nível ASD6,12 (m/s2)2/Hz
Aceleração3,12 g
Duração do teste por eixo5 h
Direções de testeEixo X, Y e Z
Resultado Teste de choqueAprovado no teste
Especificação de teste Teste de choqueDIN EN 50155 (VDE 0115-200):2008-03
Tipo de choqueSemi-seno
Aceleração30g
Duração do choque18 ms
Número de choques por direção3
Direções de testeEixo X, Y e Z (positivo e negativo)
Índice de temperatura relativa do material de isolamento (Elec., UL 746 B)130 °C
Índice de temperatura do material de isolamento (DIN EN 60216-1 (VDE 0304-21))125 °C
Aplicação estática do material isolante-60 °C
Reação ao fogo de veículos sobre trilhos (DIN 5510-2)Aprovado no teste
Procedimento de verificação com chama de teste (DIN EN 60695-11-10)V0
Índice de oxigênio (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 Classe I2
NF F16-101, NF F10-102 Classe F2
Flamabilidade das superfícies NFPA 130 (ASTM E 162)aprovado
Densidade óptica de gás de combustão específica NFPA 130 (ASTM E 662)aprovado
Toxicidade do gás de combustão NFPA 130 (SMP 800C)aprovado
Liberação de calor calorimétrica NFPA 130 (ASTM E 1354)27,5 MJ/kg
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26HL 1 - HL 3

Medidas

Largura8,3 mm
Comprimento100 mm
Altura NS 35/7,587,5 mm
Altura NS 35/1595 mm

Dados de conexão

Tipo de conexãoConexão Push-in
Comprimento de decapagem8 mm ... 10 mm
Conexão conforme normaIEC 60947-7-1
Perfil do condutor rígido mín.0,14 mm²
Perfil do condutor rígido máx.2,5 mm²
Bitola do condutor AWG mín.26
Bitola do condutor AWG máx.14
Bitola do condutor flexível mín.0,14 mm²
Bitola do condutor flexível máx.1,5 mm²
Bitola do condutor flexível AWG mín.26
Bitola do condutor flexível AWG máx.14
Perfil do condutor flexível com terminal tubular sem isolação de plástico mín.0,14 mm²
Perfil do condutor flexível com terminal tubular sem isolação de plástico máx.1,5 mm²
Perfil do condutor flexível com terminal tubular com isolação de plástico mín.0,14 mm²
Perfil do condutor flexível com terminal tubular com isolação de plástico máx.1,5 mm²

Normas e disposições

Conexão conforme normaIEC 60947-7-1
Classe de inflamabilidade conforme UL 94V0
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26HL 1 - HL 3

Environmental Product Compliance

China RoHSPeríodo para uso previsto: ilimitado = EFUP-e
Sem substâncias perigosas acima dos valores limite

Classificações

ETIM for 3270133 Bloco de terminais (EC000897)

Nome da característicaSecção de condutor de fio fino de ligação sem ponteira (EF007341)
Valor da característica0.14 mm²
Nome da característicaSecção do condutor de fio fino de ligação com ponteira (EF007339)
Valor da característica0.14 mm²
Nome da característicaSecção da ligação de cabo rígido (EF007337)
Valor da característica0.14 mm²
Nome da característicaCorrente nominal especificada In (EF008250)
Valor da característica8 A
Nome da característicaTensão especificada de funcionamento (EF000228)
Valor da característica250 V
Nome da característicaTipo de ligação elétrica 1 (EF002526)
Valor da característicaOutro
Nome da característicaTipo de ligação elétrica 2 (EF002527)
Valor da característicaOutro
Nome da característicaNúmero de níveis (EF002659)
Valor da característica8
Nome da característicaNúmero de fixações por nível (EF002660)
Valor da característica4
Nome da característicaMétodo de montagem (EF000003)
Valor da característicaPerfil DIN 35 mm
Nome da característicaMaterial do corpo isolante (EF007543)
Valor da característicaOutro
Nome da característicaClasse de inflamabilidade do material de selagem de acordo com UL 94 (EF002521)
Valor da característicaV0
Nome da característicaLargura (EF000008)
Valor da característica8.3 mm
Nome da característicaAltura (EF000040)
Valor da característica100 mm
Nome da característicaProfundidade (EF000049)
Valor da característica87.5 mm
Nome da característicaPlaca de fecho necessária (EF002525)
Valor da característicaSim
Nome da característicaCor (EF000007)
Valor da característicaCinzento
Nome da característicaNíveis ligados internamente (EF002661)
Valor da característicaNão
