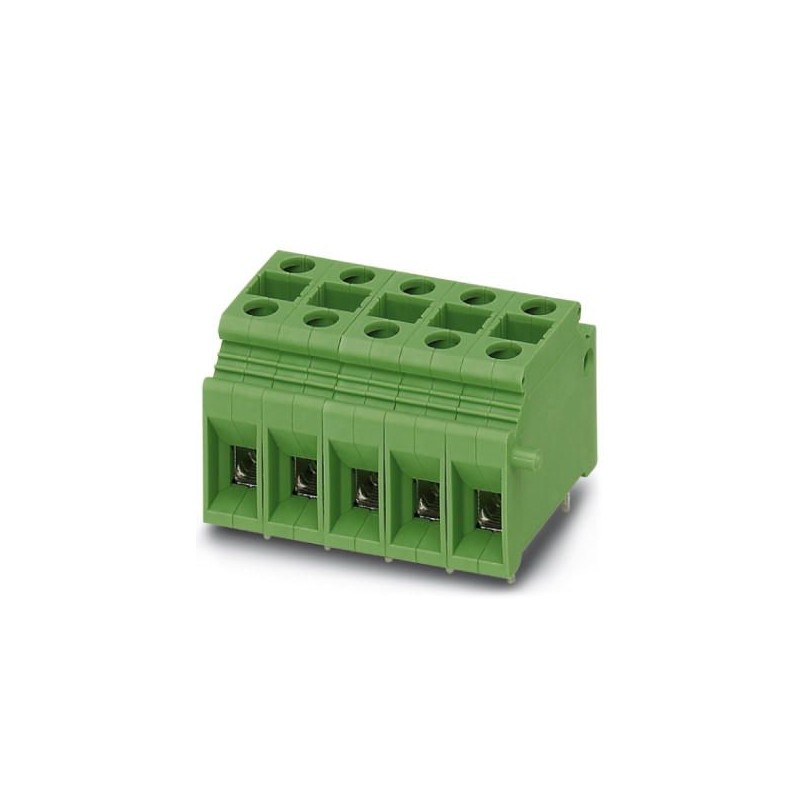

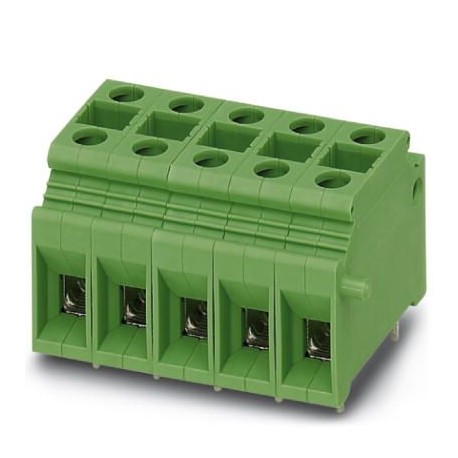

KDS10/SO- 7 NZ 1990591 PHOENIX CONTACT Do PWB bloco terminal
KDS10/SO-7 NZ
1990591
PHOENIX_CONTACT
10
Do PWB bloco terminal
Régua de terminais para placa de circuito impresso, corrente nominal: 76 A, tensão nominal (III/2): 320 V, seção transversal nominal: 10 mm², número de potenciais: 7, número de linhas: 1, número de polos por linha: 7, família de artigos: KDS10, passo: 10 mm, tipo de conexão: Conexão roscada com cápsula de tração, montagem: Solda por onda, direção de conexão do condutor/placa de circuito impresso: 0°, Disposição dos pinos: Disposição linear dos pinos, Comprimento dos pinos [P]: 4,3 mm, número de pinos de solda por potencial: 4, Tipo de embalagem: in a box
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão, novecentos e noventa mil quinhentos noventa e um |
|---|---|
| Embalagem da unidade | 10 pc |
| Quantidade de ordem mínima | 10 pc |
| GTIN | Quatro trilhões de dezessete mil novecentos e dezoito milhões, novecentos e cinqüenta e três mil quatrocentos e cinqüenta e quatro |
| Peso por Peça (excluindo embalagem) | 111.670 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e nove mil e dez |
| País de origem | DE (Alemanha) |
Dimensões
| Comprimento [ l ] | 36.8 mm |
|---|---|
| Campo | 10 mm |
| Dimensão um | 60 mm |
| Altura | 29 mm |
| Solda do pino [P] | 4.3 mm |
| Diâmetro do furo | 1.4 mm |
Geral
| Gama de artigos | KDS10 |
|---|---|
| Nominal a tensão de pico (III/3) | 4 kV |
| Nominal a tensão de pico (III/2) | 4 kV |
| Nominal a tensão de pico (II/2) | 4 kV |
| Tensão nominal (III/3) | 250 V |
| Tensão nominal (III/2) | 320 V |
| Tensão nominal (II/2) | 630 V |
| Conexão em acc. com o padrão de | PT-VDE |
| Corrente Nominal euN | 76 A |
| Nominal da seção transversal do | 10 mm2 |
| Solda do pino de superfície | |
| Interno cilíndrico gage | B6 |
| Comprimento de decapagem | 12 mm |
| Número de posições | Sete |
| Rosca de parafuso | M4 |
| Torque de aperto, o min. | 1.2 Nm |
| Torque de aperto máx. | 1.5 Nm |
Ligação de dados
| Condutor de seção transversal AWG min. | Vinte e |
|---|---|
| Condutor de seção transversal AWG max. | Seis |
| 2 condutores com a mesma seção transversal, sólido min. | 0,5 mm2 |
| 2 condutores com a mesma seção transversal, sólido max. | 4 mm2 |
| 2 condutores com a mesma seção transversal, encalhado min. | 0,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado max. | 4 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, virolas, sem manga de plástico, min. | 0,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, virolas, sem manga de plástico, max. | 2,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, TWIN anilhas com manga de plástico, min. | 0,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, TWIN anilhas com manga de plástico, max. | 6 mm2 |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente amigável período de utilização: ilimitado = EFUP-e |
|---|---|
| Não há substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.0Vinte e sete milhões cento e quarenta e um mil cento e noveeCl@ss 4.1Vinte e sete milhões cento e quarenta e um mil cento e noveeCl@ss 5.0Vinte e sete milhões cento e quarenta e um mil cento e noventaeCl@ss 5.1Vinte e sete milhões, duzentos e sessenta e um mil e cemeCl@ss 6.0Vinte e sete milhões, duzentos e sessenta e um mil e cemeCl@ss 7.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos umeCl@ss 8.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos umeCl@ss 9.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos um
UNSPSC 6.01Trinta milhões, duzentos e onze mil oitocentos e umUNSPSC 7.0901Trinta e nove milhões cento e vinte e um mil quatrocentos e trinta e doisUNSPSC 11Trinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois12.01 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois13.2 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
