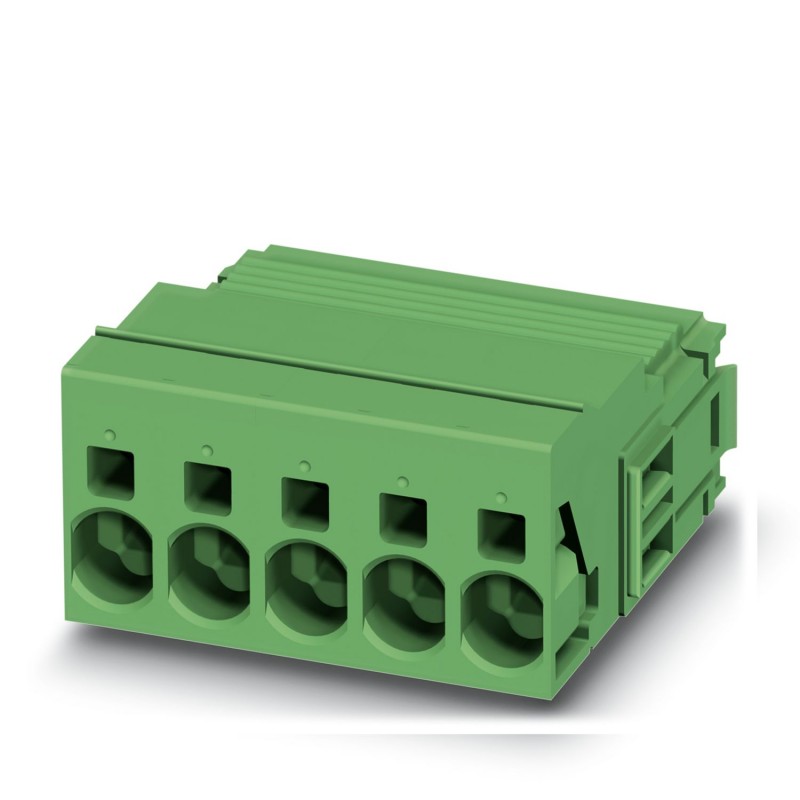

ISPC 5/ 3-STGCL-7,62BDMCWHRDBK 1702618 PHOENIX CONTACT Conector de placa de circuito impresso
ISPC 5/ 3-STGCL-7,62BDMCWHRDBK
1702618
PHOENIX_CONTACT
50
Conector de placa de circuito impresso
Conector da placa de circuito impresso, seção nominal: 6 mm2, corrente nominal: 41 A, tensão nominal (III/2): 1000 V, superfície de contato: Sn, tipo de conexão de contato: Macho, número de potenciais: 3, número de linhas: 1, número de polos: 3, número de conexões: 3, família de artigos: ISPC 5/.. -STGCL, passo: 7,62 mm, tipo de conexão: Conexão de mola push-in, direção de conexão do driver/placa de circuito impresso: 0°, gancho de fixação: - sem gancho de fixação, sistema de encaixe: COMBICON PC 5, travamento: Trava de clipe, tipo de fixação: Janela de travamento Click & Lock, tipo de embalagem: encaixotado
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1702618 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4046356605670 |
| Peso por unidade (exclusive embalagem) | 14,364 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | BG (Bulgária) |
Medidas
| Medidas [ l ] | 40,5 mm |
|---|---|
| Largura [ w ] | 25,66 mm |
| Altura [ h ] | 19,8 mm |
| Medida do passo | 7,62 mm |
| Medida a | 15,24 mm |
Geral
| Família de produtos | ISPC 5/..-STGCL |
|---|---|
| Número de pólos | 3 |
| Tipo de conexão | Conexão push-in por mola |
| Tensão de dimensionamento (III/3) | 1000 V |
| Conexão conforme norma | EN-VDE |
| Corrente nominal IN | 41 A |
| Bitola nominal | 6 mm² |
Dados de conexão
| Perfil do condutor rígido mín. | 0,2 mm² |
|---|---|
| Perfil do condutor rígido máx. | 10 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 6 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 0,25 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 6 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 0,25 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 4 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 8 |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico mín. | 0,25 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico máx. | 1,5 mm² |
| AWG conforme UL/CUL mín | 24 |
| AWG conforme UL/CUL máx | 8 |
Indicações relativas aos terminais tubulares
| Alicate de crimpagem recomendado | 1212034 CRIMPFOX 6 |
|---|---|
| Buchas aderentes sem colar isolante, de acordo com DIN 46228-1 | Bitola: 0,5 mm²; Comprimento: 10 mm ... 15 mm |
| Bitola: 0,75 mm²; Comprimento: 10 mm ... 15 mm | |
| Bitola: 1 mm²; Comprimento: 10 mm ... 15 mm | |
| Bitola: 1,5 mm²; Comprimento: 12 mm ... 15 mm | |
| Bitola: 2,5 mm²; Comprimento: 12 mm ... 15 mm | |
| Bitola: 4 mm²; Comprimento: 12 mm ... 15 mm |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
