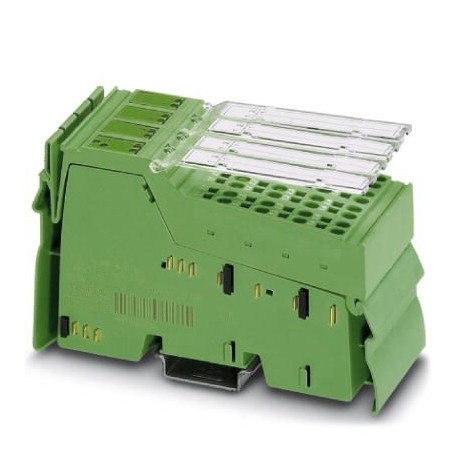

IB IL TEMP 4/8 RTD-EF-XC-PAC 2701218 PHOENIX CONTACT Módulo Inline
IB IL TEMP 4/8 RTD-EF-XC-PAC
2701218
PHOENIX_CONTACT
Módulo Inline
E / S
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2701218 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 165 (C-6-2017) |
| GTIN | 4046356728836 |
| Peso por unidade (exclusive embalagem) | 190,000 GRM |
| Número do imposto alfandegário | 85389091 |
| País de origem | DE (Alemanha) |
Medidas
| Desenho de medidas | |
|---|---|
| Largura | 48,8 mm |
| Altura | 119,8 mm |
| Profundidade | 71,5 mm |
| Instrução para dimensões | Dimensões da caixa |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 60 °C (Padrão) |
|---|---|
| -40 °C ... 70 °C (Avançado, veja o capítulo "Testado com sucesso: utilização em condições ambientais extremas" na ficha técnica.) | |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (sem condensação) |
| Umidade do ar admissível (armazenamento/transporte) | 10 % ... 95 % (sem condensação) |
| Pressão do ar (funcionamento) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Grau de proteção | IP20 |
Geral
| Tipo de montagem | Trilho de fixação |
|---|---|
| Peso líquido | 190 g |
| Observação sobre o peso | com conectores |
| Modo operacional | Operação de dados de processo com 5 palavras / 1 palavra PCP |
Interfaces
| Denominação | Bus local Inline |
|---|---|
| Tipo de conexão | Triagem de dados Inline |
| Velocidade de transmissão | 500 kBit/s |
| Tipo de conexão | Cobre |
Potenciais Inline
| Denominação | Alimentação da lógica (UL) |
|---|---|
| Tensão de alimentação | 7,5 V DC (através da triagem de potencial) |
| Consumo de energia | típ. 95 mA |
| máx. 120 mA | |
| Denominação | Alimentação dos módulos analógicos (UANA) |
| Tensão de alimentação | 24 V DC (através da triagem de potencial) |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de energia | típ. 6 mA |
| máx. 15 mA | |
| Consumo de corrente | típ. 0,85 W |
Entradas analógicas
| Quantidade de entradas | 8 |
|---|---|
| Denominação entrada | Entradas analógicas RTD |
| Descrição da entrada | Entrada para sensores de temperatura resistivos |
| Tipo de conexão | conexão à mola |
| Tecnologia de conexão | 4 condutores |
| Tipos de sensores utilizados (RTD) | Sensores de Pt, Ni, KTY, Cu, resistências lineares |
| Faixa de resistência linear | 0 Ω ... 500 Ω |
| 0 Ω ... 5 kΩ | |
| 0 Ω ... 30 kΩ | |
| Princípio de medição | Processo Sigma Delta |
| Representação do valor de medição | 16 Bit (15 Bit + sinal) |
| Resolução A/D | 24 Bit |
| Atualização de dados de processo | 1,8 s (de acordo com o modo operacional até 3,3 s) |
| Formatos de dados | IB IL, S7 compatível |
Isolamento de potencial
| Faixa de teste | Alimentação 7,5-V (lógica Bus) / alimentação 24-V UANA / periféricos 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentação 7,5-V (lógica Bus), alimentação 24-V UANA / terra funcional 500 V AC 50 Hz 1 min. | |
| Periféricos / Terra funcional 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027250303eCl@ss 4.127250303eCl@ss 5.027250303eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX AUTOMATION EN.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2701218-IB IL TEMP 4/8 RTD-EF-XC-PAC | 129 Kbytes |
|
