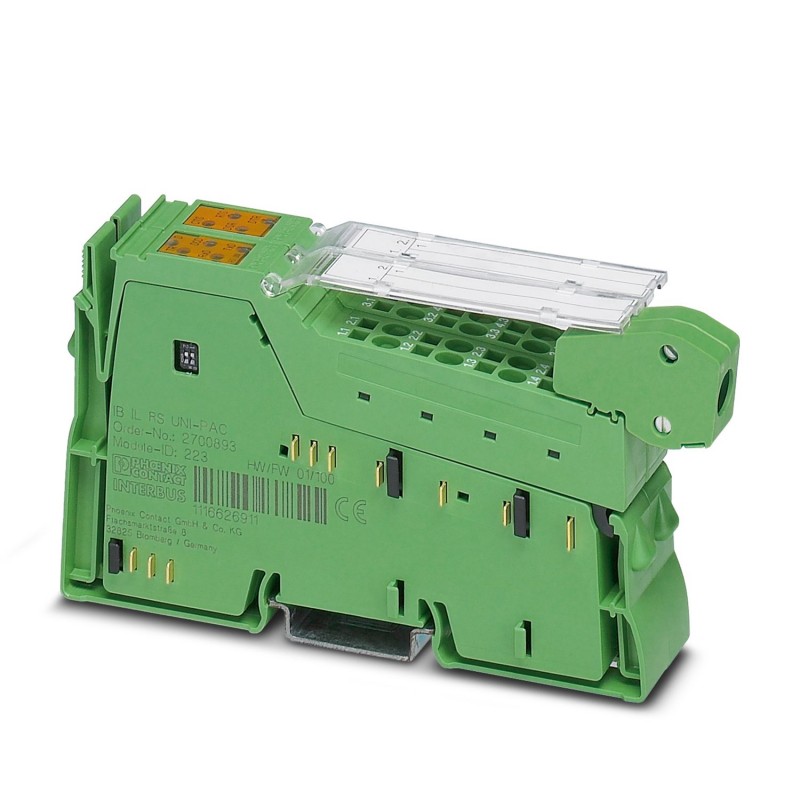

IB IL RS UNI-2MBD-PAC 2701025 PHOENIX CONTACT Módulo funcional Inline
IB IL RS UNI-2MBD-PAC
2701025
PHOENIX_CONTACT
Módulo funcional Inline
Borne de comunicação em linha, para transmissão de dados serial, completo com acessórios (conector e superfície de marcação), 1 canal de entrada e saída serial em execução RS-485/422 ou RS-232, velocidade de transmissão 2 MBaud
E / S
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2701025 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4046356681773 |
| Peso por unidade (exclusive embalagem) | 135,000 GRM |
| Número do imposto alfandegário | 85389091 |
| País de origem | DE (Alemanha) |
Dados de conexão
| Denominação | Conector de encaixe Inline |
|---|---|
| Tipo de conexão | conexão à mola |
| Perfil do condutor rígido mín. | 0,08 mm² |
| Perfil do condutor rígido máx. | 1,5 mm² |
| Bitola do condutor flexível mín. | 0,08 mm² |
| Bitola do condutor flexível máx. | 1,5 mm² |
| Bitola do condutor AWG mín. | 28 |
| Bitola do condutor AWG máx. | 16 |
| Comprimento de isolamento | 8 mm |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -25 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (sem condensação) |
| Umidade do ar admissível (armazenamento/transporte) | 10 % ... 95 % (sem condensação) |
| Pressão do ar (funcionamento) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Grau de proteção | IP20 |
Interfaces
| Denominação | Bus local Inline |
|---|---|
| Tipo de conexão | Triagem de dados Inline |
| Velocidade de transmissão | 2 MBit/s |
| Interface | RS-232, RS-485, RS-422 |
| Tipo de conexão | conexão à mola |
| Cobre | |
| Bits de dados | 5 ... 8 |
| Bits de parada | 1 ou 2 |
| Bateria de entrada | 4 kByte |
| Bateria de saída | 1 kByte |
Potenciais Inline
| Denominação | Alimentação da lógica (UL) |
|---|---|
| Tensão de alimentação | 7,5 V DC (através da triagem de potencial) |
| Consumo de energia | típ. 78 mA |
| máx. 90 mA (todas conexões da interface conectadas em curto-circuito) | |
| típ. 585 mW (para UL) | |
| Denominação | Alimentação do circuito principal (UM) |
| Tensão de alimentação | 24 V DC (através da triagem de potencial) |
| Consumo de energia | típ. 15 mA |
| máx. 25 mA |
Canal de entrada/saída serial
| Paridade | Even, Odd ou No Parity |
|---|---|
| Tipo de transferência | Modo transparente, modo fim-fim, XON/XOFF |
Isolamento de potencial
| Faixa de teste | Interface serial/alimentação 7,5 V (lógica Bus) 500 V AC 50 Hz 1 min. |
|---|---|
| Interface serial/alimentação 24 V UM500 V AC 50 Hz 1 min. | |
| Interface serial/terra funcional 500 V AC 50 Hz 1 min. | |
| Alimentação 7,5 V (lógica Bus) / terra funcional 500 V AC 50 Hz 1 min. | |
| Alimentação 24 V (UM)/terra funcional 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX AUTOMATION EN.pdf | 35 Mbytes |
|
