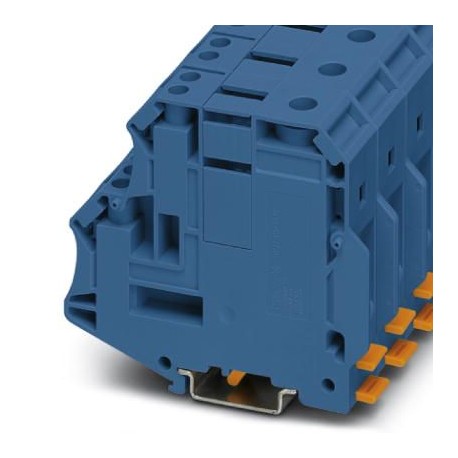

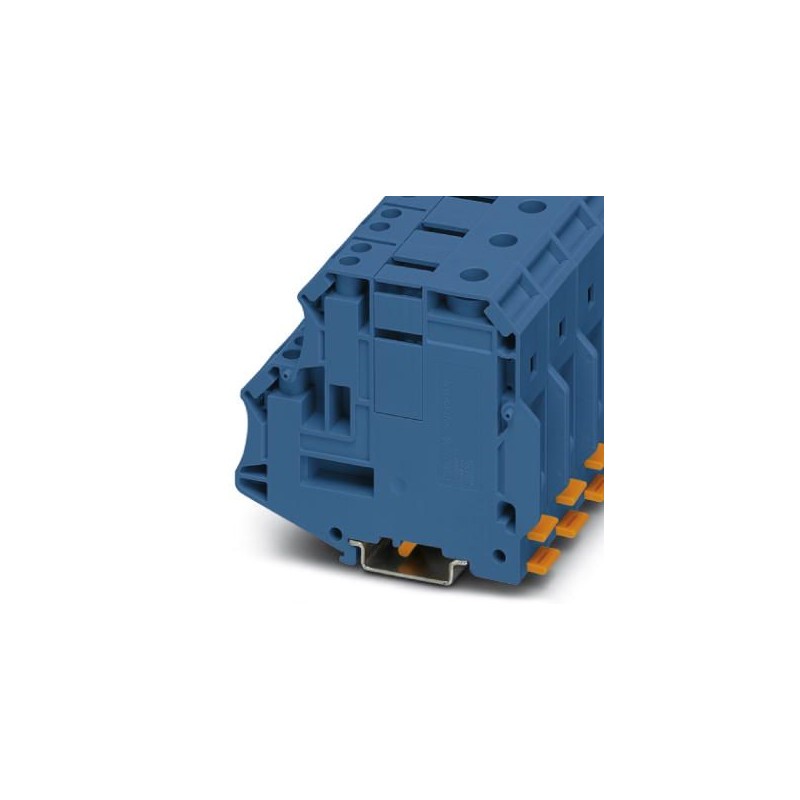

UKH 70/4X10 BU 3213143 PHOENIX CONTACT Terminal coletor de potencial
UKH 70/4X10 BU
3213143
PHOENIX_CONTACT
10
Terminal coletor de potencial
Blocos de terminais > Terminal de conexão de passagem
Terminais
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 3213143 |
|---|---|
| Quantidade de embalagem (VPE) | 10 Unid |
| Página de catálogo | Página 260 (C-1-2017) |
| GTIN | 4046356817837 |
| Peso por unidade (exclusive embalagem) | 125,200 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | CN (China) |
Geral
| Número de pólos | 1 |
|---|---|
| Número de níveis | 1 |
| Número de conexões | 5 |
| Potenciais | 1 |
| Bitola nominal | 70 mm² |
| Cor | azul |
| Material isolante | PA |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Tensão de choque de dimensionamento | 8 kV |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
| Grupo de material isolante | I |
| Potência de dissipação máxima com condição nominal | 6,27 W |
| Temperatura ambiente (funcionamento) | -40 °C ... 120 °C |
| Corrente de carga máxima | 192 A (com uma bitola de condutor de 70 mm², a corrente de carga máxima não pode ser excedida pela corrente total dos condutores conectados.) |
| Corrente nominal IN | 192 A |
| Tensão UN | 1500 V DC |
| 1000 V AC | |
| Corrente nominal IN | 57 A |
| Tensão UN | 1500 V DC |
| 1000 V AC | |
| Parede lateral aberta | Não |
| Índice de temperatura relativa do material de isolamento (Elec., UL 746 B) | 130 °C |
| Índice de temperatura do material de isolamento (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Aplicação estática do material isolante | -60 °C |
| Reação ao fogo de veículos sobre trilhos (DIN 5510-2) | Aprovado no teste |
| Procedimento de verificação com chama de teste (DIN EN 60695-11-10) | V0 |
| Índice de oxigênio (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | 2 |
| NF F16-101, NF F10-102 Classe F | 2 |
| Flamabilidade das superfícies NFPA 130 (ASTM E 162) | aprovado |
| Densidade óptica de gás de combustão específica NFPA 130 (ASTM E 662) | aprovado |
| Toxicidade do gás de combustão NFPA 130 (SMP 800C) | aprovado |
| Liberação de calor calorimétrica NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Medidas
| Largura | 20,3 mm |
|---|---|
| Comprimento | 88,5 mm |
| Altura | 79,4 mm |
| Altura NS 35/7,5 | 80 mm |
| Altura NS 35/15 | 87,5 mm |
| Altura NS 32 | 85 mm |
Dados de conexão
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Conexão conforme norma | IEC 60947-7-1 |
| Perfil do condutor rígido mín. | 16 mm² |
| Perfil do condutor rígido máx. | 95 mm² |
| Bitola do condutor AWG mín. | 4 |
| Bitola do condutor AWG máx. | 3/0 |
| Bitola do condutor flexível mín. | 25 mm² |
| Bitola do condutor flexível máx. | 70 mm² |
| Bitola do condutor flexível AWG mín. | 3 |
| Bitola do condutor flexível AWG máx. | 2/0 |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 16 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 70 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 16 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 70 mm² |
| 2 condutores com o mesmo perfil rígido mín. | 16 mm² |
| 2 condutores com o mesmo perfil rígido máx | 25 mm² |
| 2 condutores com o mesmo perfil flexível mín. | 16 mm² |
| 2 condutores com o mesmo perfil flexível máx | 25 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem colar de plástico mín. | 16 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem isolação de plástico máx. | 25 mm² |
| Comprimento de isolamento | 24 mm |
| Pino calibrador | A11 |
| Rosca | M8 |
| Torque mín. | 8 Nm |
| Binário de arranque máx. | 10 Nm |
| Tipo de conexão | Conexão a parafuso |
| Perfil do condutor rígido mín. | 1,5 mm² |
| Perfil do condutor rígido máx. | 16 mm² |
| Bitola do condutor AWG mín. | 16 |
| Bitola do condutor AWG máx. | 6 |
| Bitola do condutor flexível mín. | 1,5 mm² |
| Bitola do condutor flexível máx. | 10 mm² |
| Bitola do condutor flexível AWG mín. | 16 |
| Bitola do condutor flexível AWG máx. | 6 |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 1,5 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 10 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 1,5 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 6 mm² |
| 2 condutores com o mesmo perfil rígido mín. | 1,5 mm² |
| 2 condutores com o mesmo perfil rígido máx | 2,5 mm² |
| 2 condutores com o mesmo perfil flexível mín. | 1,5 mm² |
| 2 condutores com o mesmo perfil flexível máx | 2,5 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem colar de plástico mín. | 1,5 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem isolação de plástico máx. | 2,5 mm² |
| Comprimento de isolamento | 10 mm |
| Pino calibrador | A5 |
| Rosca | M4 |
| Torque mín. | 1,4 Nm |
| Binário de arranque máx. | 1,5 Nm |
Normas e disposições
| Conexão conforme norma | IEC 60947-7-1 |
|---|---|
| Classe de inflamabilidade conforme UL 94 | V0 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX TERMINAL BLOCKS EN.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3213143-UKH 70/4X10 BU | 109 Kbytes |
|
