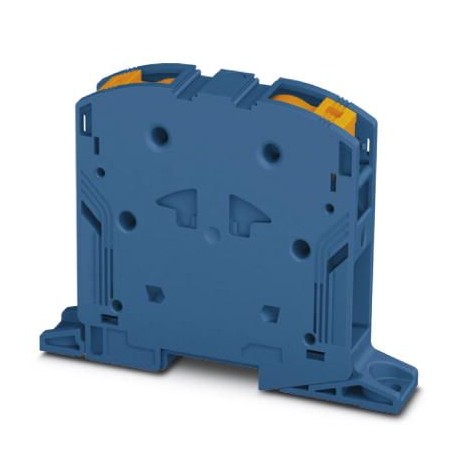

PTPOWER 95-F BU 3260136 PHOENIX CONTACT Cargo atual, Conexão: Power ligue Conexão, Secção: 25 mm²
PTPOWER 95-F BU
3260136
PHOENIX_CONTACT
3
Cargo atual, Conexão: Power ligue Conexão, Secção: 25 mm²
Terminal de corrente, tensão nominal: 1000 V, corrente nominal: 232 A, número de ligações: 2, número de polos: 1, tipo de ligação: Ligação PowerTurn, 1.º andar, secção transversal: 25 mm² - 95 mm², tipo de montagem: aparafusado directamente, cor: azul
Blocos de terminais > Terminal de conexão de passagem
Terminais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲General
| Number of levels | 1 |
|---|---|
| Number of connections | 2 |
| Nominal cross section | 95 mm² |
| Color | blue |
| Insulating material | PA |
| Flammability rating according to UL 94 | V0 |
| Area of application | Railway industry |
| Mechanical engineering | |
| Plant engineering |
General
| Rated surge voltage | 8 kV |
|---|---|
| Pollution degree | 3 |
| Overvoltage category | III |
| Insulating material group | I |
| Connection in acc. with standard | IEC 60947-7-1 |
| Maximum load current | 232 A (with 95 mm2conductor cross section) |
| Nominal current IN | 232 A |
| Nominal voltage UN | 1500 V |
| Open side panel | nein |
Dimensions
| Width | 25 mm |
|---|---|
| Length | 139.1 mm |
| Height | 99.8 mm |
| Height NS 35/15 | 108.7 mm |
| Hole diameter | 8 mm |
| Drill hole spacing | 126.40 mm |
Connection data
| Connection method | Power-Turn connection |
|---|---|
| Connection in acc. with standard | IEC 60947-7-1 |
| Conductor cross section solid min. | 25 mm² |
| Conductor cross section solid max. | 95 mm² |
| Conductor cross section AWG min. | 4 |
| Conductor cross section AWG max. | 3/0 |
| Conductor cross section flexible min. | 25 mm² |
| Conductor cross section flexible max. | 95 mm² |
| Min. AWG conductor cross section, flexible | 4 |
| Max. AWG conductor cross section, flexible | 4/0 |
| Conductor cross section flexible, with ferrule without plastic sleeve min. | 25 mm² |
| Conductor cross section flexible, with ferrule without plastic sleeve max. | 95 mm² |
| Conductor cross section flexible, with ferrule with plastic sleeve min. | 25 mm² |
| Conductor cross section flexible, with ferrule with plastic sleeve max. | 95 mm² |
| Cross section with insertion bridge, solid max. | 95 mm² |
| Cross section with insertion bridge, stranded max. | 70 mm² |
| Cross section with insertion bridge, solid max. | 95 mm² |
| Cross section with insertion bridge, stranded max. | 70 mm² |
| Stripping length | 40 mm |
| Característica | Valor |
|---|---|
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 25 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 25 mm² |
| Secção da ligação de cabo rígido (EF007337) | 25 mm² |
| Corrente nominal especificada In (EF008250) | 232 A |
| Tensão especificada de funcionamento (EF000228) | 1000 V |
| Tipo de ligação elétrica 1 (EF002526) | Outro |
| Tipo de ligação elétrica 2 (EF002527) | Outro |
| Número de fixações por nível (EF002660) | 2 |
| Adequado para material condutor (EF012572) | Alumínio/cobre |
| Material do corpo isolante (EF007543) | Outro |
| Temperatura de operação (EF002393) | -60 °C |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Largura (EF000008) | 25 mm |
| Altura (EF000040) | 139.1 mm |
| Profundidade (EF000049) | 99.8 mm |
| Placa de fecho necessária (EF002525) | Não |
| Cor (EF000007) | Azul |
| Níveis ligados internamente (EF002661) | Sim |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX TERMINAL BLOCKS EN.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3260136-PTPOWER 95-F BU | 112 Kbytes |
|
