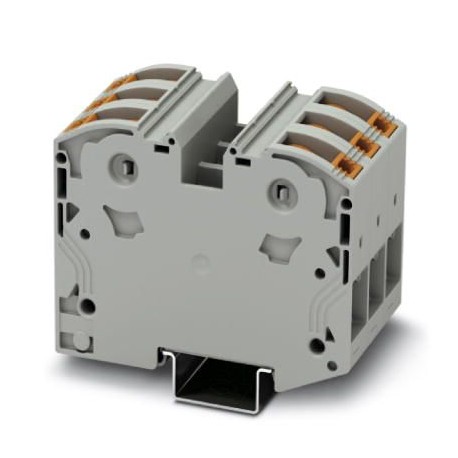

PTPOWER 35-3L 3212068 PHOENIX CONTACT Terminal de alta corrente
PTPOWER 35-3L
3212068
PHOENIX_CONTACT
3
Terminal de alta corrente
Terminal de corrente, bloqueado, tensão nominal: 1000 V, corrente nominal: 125 A, número de ligações: 6, número de polos: 3, tipo de ligação: Ligação PowerTurn, Secção de dimensionamento: 35 mm², secção de montagem: 2,5 mm² - 35 mm², classe de montagem: NS 35/15, cor: cinzento
Blocos de terminais > Terminal de conexão de passagem
Terminais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 3212068 |
|---|---|
| Quantidade de embalagem (VPE) | 3 Unid |
| Página de catálogo | Página 125 (C-1-2017) |
| GTIN | 4046356869546 |
| Peso por unidade (exclusive embalagem) | 255,660 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | PL (Polônia) |
Geral
| Número de pólos | 3 |
|---|---|
| Número de níveis | 1 |
| Número de conexões | 6 |
| Potenciais | 3 |
| Bitola nominal | 35 mm² |
| Cor | cinza |
| Material isolante | PA |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Tensão de choque de dimensionamento | 8 kV |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
| Grupo de material isolante | I |
| Potência de dissipação máxima com condição nominal | 4,06 W |
| Corrente de carga máxima | 125 A (com bitola de condutor de 35 mm²) |
| Corrente nominal IN | 125 A |
| Tensão UN | 1000 V |
| Parede lateral aberta | Não |
| Índice de temperatura relativa do material de isolamento (Elec., UL 746 B) | 130 °C |
| Índice de temperatura do material de isolamento (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Aplicação estática do material isolante | -60 °C |
| Reação ao fogo de veículos sobre trilhos (DIN 5510-2) | Aprovado no teste |
| Procedimento de verificação com chama de teste (DIN EN 60695-11-10) | V0 |
| Índice de oxigênio (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | 2 |
| NF F16-101, NF F10-102 Classe F | 2 |
| Flamabilidade das superfícies NFPA 130 (ASTM E 162) | aprovado |
| Densidade óptica de gás de combustão específica NFPA 130 (ASTM E 662) | aprovado |
| Toxicidade do gás de combustão NFPA 130 (SMP 800C) | aprovado |
| Liberação de calor calorimétrica NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dados de conexão
| Tipo de conexão | Conexão Power-Turn |
|---|---|
| Perfil do condutor rígido mín. | 2,5 mm² |
| Perfil do condutor rígido máx. | 35 mm² |
| Bitola do condutor AWG mín. | 12 |
| Bitola do condutor AWG máx. | 2 |
| Bitola do condutor flexível mín. | 2,5 mm² |
| Bitola do condutor flexível máx. | 35 mm² |
| Bitola do condutor flexível AWG mín. | 12 |
| Bitola do condutor flexível AWG máx. | 2 |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 2,5 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 35 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 2,5 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 35 mm² |
| Comprimento de isolamento | 25 mm |
Normas e disposições
| Classe de inflamabilidade conforme UL 94 | V0 |
|---|---|
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
| Característica | Valor |
|---|---|
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 2.5 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 2.5 mm² |
| Secção da ligação de cabo rígido (EF007337) | 2.5 mm² |
| Corrente nominal especificada In (EF008250) | 125 A |
| Tensão especificada de funcionamento (EF000228) | 1000 V |
| Tipo de ligação elétrica 1 (EF002526) | Outro |
| Tipo de ligação elétrica 2 (EF002527) | Outro |
| Número de fixações por nível (EF002660) | 6 |
| Adequado para material condutor (EF012572) | Alumínio/cobre |
| Método de montagem (EF000003) | Perfil DIN 35 mm |
| Material do corpo isolante (EF007543) | Outro |
| Temperatura de operação (EF002393) | -60 °C |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Largura (EF000008) | 48 mm |
| Altura (EF000040) | 91.6 mm |
| Profundidade (EF000049) | 69.8 mm |
| Placa de fecho necessária (EF002525) | Não |
| Cor (EF000007) | Cinzento |
| Níveis ligados internamente (EF002661) | Sim |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX TERMINAL BLOCKS EN.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3212068-PTPOWER 35-3L | 101 Kbytes |
|
