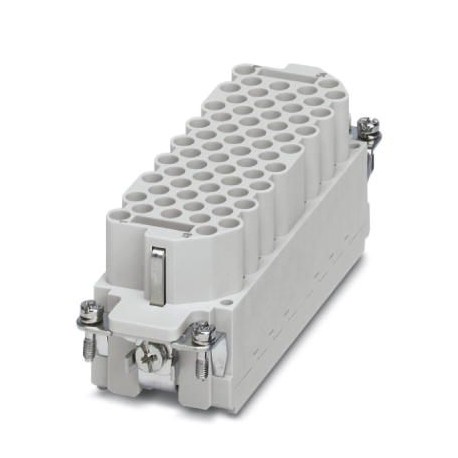

PHOENIX_CONTACT HC-BBB 64-EBUC 1409914 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

HC-BBB 64-EBUC 1409914 PHOENIX CONTACT Inserto de contato

Referência: HC-BBB 64-EBUC

Código: 1409914

Fabricante: PHOENIX_CONTACT

Descrição:

Inserto de contato
Inserto de contato, número de polos: 64+PE, tamanho: B24, número de conexões por polo: 1, Fêmea, Conexão crimpada, 500 V, 16 A, 0,5 mm² ... 4 mm²
Contact insert, number of positions: 64+PE, size: B24, number of connections per position: 1, Socket, Crimp connection, 500 V, 16 A, 0.5 mm2 ... 4 mm2

Categorias:

  • Conectores > Inserto de contato para conectores retangulares
  • PHOENIX_CONTACT > Conectores industriais

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 41,13 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 2-3 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Dados técnicos

Notes
GeneralFor HEAVYCON ADVANCE and HEAVYCON housing of B24 type, crimp contacts CK 2,5-ED (crimp contacts not included in the scope of supply).
GeneralConnectors may be operated only when there is no load/voltage.

Mounting
Assembly noteTo ensure correct use, installation in housing with IP54 protection or better is required

Product properties
Product typeContact insert with a fixed no. of positions
SeriesHC-BBB
TypeB24
B48
Number of positions64
Connection profile64+PE
Contact numbering1 - 64
Number of connections per position1
Contact material typeturned
Data management status
Article revision01
Insulation characteristics
Overvoltage categoryIII
Degree of pollution3

Dimensions
Dimensional drawingdusdvcuzfc.jpg
Width34 mm
Height39 mm
Length111 mm
Drill hole distance, horizontal104 mm
Drill hole distance, vertical27 mm
Mechanical characteristics
Minimum housing height76 mm
Contact diameter2.5 mm

Connection data
Connection technology
Connection technologyCrimp connection
Number of connections per position1
Connection in acc. with standardIEC / EN
Conductor connection
Conductor cross section0.5 mm² ... 4 mm²
Connection cross section AWG20 ... 12
Tightening torque0.8 Nm ... 1.2 Nm (PE connection)
0.5 Nm ... 0.8 Nm (Mounting screws for mounting in the HEAVYCON housing)
Stripping length of the individual wire7.5 mm

Electrical properties
Rated voltage (III/3)500 V
Rated surge voltage6 kV
Rated current16 A

Mechanical properties
Mechanical data
Insertion/withdrawal cycles≥ 500

Material specifications
Flammability rating according to UL 94V0
Contact materialCopper alloy
Contact surface materialAg (alternatively Au)
Contact carrier materialPC
Standards/regulationsPC: Fire protection in rail vehicles - requirement set R22 acc. to DIN EN 45545-2 (Risk level HL1 - HL2)
PC: Fire protection in rail vehicles - requirement set R23 acc. to DIN EN 45545-2 (Risk level HL1 - HL3)

Environmental and real-life conditions
Ambient conditions
Ambient temperature (operation)-40 °C ... 125 °C (including heating up of contacts)

Standards and regulations
Testing
Standards/regulationsPC: Fire protection in rail vehicles - requirement set R22 acc. to DIN EN 45545-2 (Risk level HL1 - HL2)
PC: Fire protection in rail vehicles - requirement set R23 acc. to DIN EN 45545-2 (Risk level HL1 - HL3)

ETIM for 1409914 Ligadores (EC000438)

Nome da característicaNúmero de contatos de potência (EF012216)
Valor da característica64
Nome da característicaNúmero de contatos de controlo (EF012217)
Valor da característica0
Nome da característicaInserção de contato sem contatos (EF007324)
Valor da característicaSim
Nome da característicaTipo de contacto (EF001587)
Valor da característicaFicha
Nome da característicaNúmero de polos (EF001391)
Valor da característica64
Nome da característicaDiâmetro do contato de encaixe (EF007320)
Valor da característica2.5 mm
Nome da característicaMaterial de inserção do conector (EF007545)
Valor da característicaTermoplástico
Nome da característicaCorrente nominal especificada In (EF008250)
Valor da característica16 A
Nome da característicaTemperatura ambiente (EF002386)
Valor da característica125 °C
Nome da característicaTemperatura de operação (EF002393)
Valor da característica-40 °C
Nome da característicaTensão especificada de funcionamento (EF000228)
Valor da característica500 V
Nome da característicaTensão especificada de pico (EF002993)
Valor da característica6 kV
Nome da característicaCategoria de sobretensão (I, II, III ou IV) (EF006785)
Valor da característicaIII
Nome da característicaGrau de poluição (1 a 4) (EF006786)
Valor da característica3
Nome da característicaAcabamento da conexão elétrica (EF003961)
Valor da característicaConexão por cravação
Nome da característicaCom proteção de condutores (EF000550)
Valor da característicaNão
Nome da característicaSecção de condutor de fio fino de ligação sem ponteira (EF007341)
Valor da característica0.5 mm²
Nome da característicaSecção da ligação de cabo flexível (EF007343)
Valor da característica0.5 mm²
Nome da característicaMaterial da superfície de contato (EF004020)
Valor da característicaOutro
Nome da característicaMaterial do contato (EF008521)
Valor da característicaTermoplástico
Nome da característicaMaterial de contato (EF007544)
Valor da característicaOutras ligas de cobre
Nome da característicaClasse de inflamabilidade do material de selagem de acordo com UL 94 (EF002521)
Valor da característicaV0
Nome da característicaCom condutor de proteção (EF007468)
Valor da característicaSim
Nome da característicaMin. número de ciclos de inserção (EF012212)
Valor da característica500
Nome da característicaLargura (EF000008)
Valor da característica34 mm
Nome da característicaAltura (EF000040)
Valor da característica39 mm
Nome da característicaProfundidade (EF000049)
Valor da característica111 mm
