PHOENIX_CONTACTSegurança e ComunicaçõesGW PN/ASCII 2E/2DB9 1021056 PHOENIX CONTACT Conversores de Interface

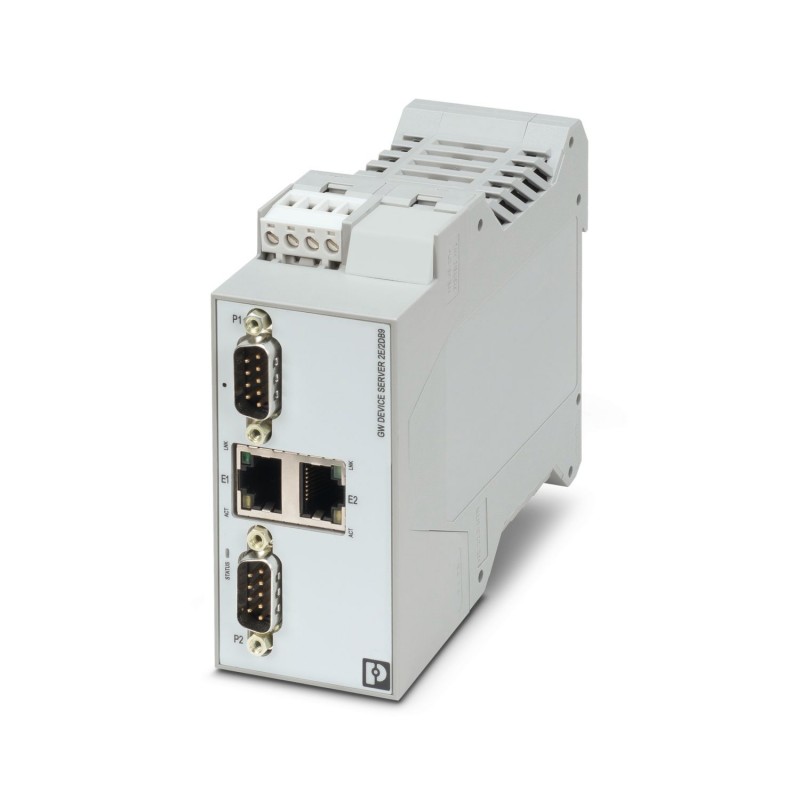

PHOENIX_CONTACT GW PN/ASCII 2E/2DB9 1021056 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

GW PN/ASCII 2E/2DB9 1021056 PHOENIX CONTACT Conversores de Interface

Referência: GW PN/ASCII 2E/2DB9

Código: 1021056

Fabricante: PHOENIX_CONTACT

Descrição:

Conversores de Interface
O GW PN/ASCII... converte cadeias de caracteres seriais de caracteres RAW ou ASCII em PROFINET. É composto por duas conexões RJ45 e duas conexões D-SUB-9.
The GW PN/ASCII... converts RAW or ASCII serial strings into PROFINET. Includes two RJ45 ports and two D-SUB 9 ports.

Categorias:

  • Controladores industriais (PLC) > Módulo de comunicação do PLC
  • PHOENIX_CONTACT > Segurança e Comunicações

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 1.403,49 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 2-3 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Dados técnicos
Notes
Note on application
Note on applicationOnly for industrial use
Utilization restriction
EMC noteEMC: class A product, see manufacturer's declaration in the download area
Utilization restriction
CCCex noteUse in potentially explosive areas is not permitted in China.
Product properties
Product typeInterface converter
MTBF68.1 Years (Telcordia standard, 25°C temperature, 50% stress, Environmental Factor = 1.0)
45.4 Years (Telcordia standard, 40°C temperature, 50% stress, Environmental Factor = 1.5)
Data management status
Article revision05
Electrical properties
Electrical isolationIEC UL 61010-1 (VCC // Ethernet)
Test voltage data interface/data interface1.5 kVrms(50 Hz, 1 min.)
Test voltage data interface/power supply1.5 kVrms(50 Hz, 1 min.)
1.5 kVrms
Supply
Supply voltage range10.8 V DC ... 30 V DC (via pluggable COMBICON screw terminal block)
Typical current consumption88 mA (24 V DC)
Max. current consumption100 mA (24 V DC)
Function
ManagementWeb-based management
Status and diagnostic indicatorsLEDs: Status, ACT/LNK (Ethernet data traffic)
Connection data
Supply
Conductor cross section, flexible0.20 mm² ... 2.50 mm²
Conductor cross section AWG24 ... 12
Tightening torque0.5 Nm ... 0.6 Nm
Interfaces
SignalEthernet
PROFINET
Web serveryes
Data: PROFINET
Serial transmission speed10/100 Mbps, auto negotiation
Connection methodRJ45 jack, shielded
No. of channels2
Transmission length≤ 100 m (shielded twisted pair)
Protocols supportedPROFINET, ASCII
Auxiliary protocolsARP, DHCP (Client), PING
Data: RS-232
Serial transmission speed0.3; 0.6; 1.2; 2.4; 4.8; 9.6; 19.2; 38.4; 57.6; 115.2; 230.4 Kbps
Number of connections2
Connection methodD-SUB 9 plug
Pin assignmentDTE
Transmission length15 m
File format/coding5/6/7/8 Data bits, 1/2 Stop bits, None/Even/Odd/Mark/Space Parity
Data flow control/protocolsSoftware handshake, Xon/Xoff or hardware handshake RTS/CTS
Data: RS-422
Serial transmission speed0.3; 0.6; 1.2; 2.4; 4.8; 9.6; 19.2; 38.4; 57.6; 115.2; 230.4 Kbps
Number of connections2
Connection methodD-SUB 9 plug
Pin assignment2, 3, 5, 7, 8
Transmission length≤ 1200 m
Termination resistor120 Ω (configurable)
File format/coding5/6/7/8 Data bits, 1/2 Stop bits, None/Even/Odd/Mark/Space Parity
Data: RS-485
Serial transmission speed0.3; 0.6; 1.2; 2.4; 4.8; 9.6; 19.2; 38.4; 57.6; 115.2; 230.4 Kbps
Number of connections2
Connection methodD-SUB 9 plug
Pin assignment3, 5, 7
Termination resistor120 Ω (configurable)
File format/coding5/6/7/8 Data bits, 1/2 Stop bits, None/Even/Odd/Mark/Space Parity
Dimensions
Width45 mm
Height99 mm
Depth115 mm
Material specifications
Colorgray
Housing materialPA 6.6
Environmental and real-life conditions
Ambient conditions
Degree of protectionIP20
Ambient temperature (operation)-40 °C ... 70 °C
Ambient temperature (storage/transport)-40 °C ... 80 °C
Altitude< 2000 m
Permissible humidity (operation)10 % ... 95 % (non-condensing)
Permissible humidity (storage/transport)5 % ... 95 % (non-condensing)
Approvals
Conformity/Approvals
ConformanceCE-compliant
UL, USAUL 61010-1
UL, USA / CanadaClass I, Div. 2, Groups A, B, C, D T4A
Ex data
ATEXDEMKO 18ATEX 2026X: II 3 G
Ex ec IIC T4 Gc
IECExIECEx UL 18.0023X
Ex ec IIC T4 Gc
EMC data
Electromagnetic compatibilityConformance with EMC Directive 2014/30/EU
Noise immunityEN 61000-6-2:2005
Noise emissionEN 61000-6-4
Standards and regulations
Standards/regulationsEN 55022, EN 55024
Mounting
Mounting typeDIN rail mounting

ETIM for 1021056 PLC´s (EC001423)

Nome da característicaNúmero de interfaces industriais HW Ethernet industrial (EF003020)
Valor da característica0
Nome da característicaNúmero de interfaces PROFINET (EF006932)
Valor da característica0
Nome da característicaNúmero de interfaces HW RS-232 (EF003021)
Valor da característica2
Nome da característicaNúmero de interfaces HW RS-422 (EF003022)
Valor da característica2
Nome da característicaNúmero de interfaces HW RS-485 (EF003023)
Valor da característica2
Nome da característicaNúmero de interfaces HW de série TTY (EF003024)
Valor da característica0
Nome da característicaNúmero de interfaces HW USB (EF003025)
Valor da característica0
Nome da característicaNúmero de interfaces HW paralelas (EF003026)
Valor da característica0
Nome da característicaNúmero de interfaces HW sem fio (EF006933)
Valor da característica0
Nome da característicaNúmero de interfaces HW outras (EF003027)
Valor da característica0
Nome da característicaCom interface ótica (EF003028)
Valor da característicaNão
Nome da característicaRádio padrão Bluetooth (EF007178)
Valor da característicaNão
Nome da característicaRádio padrão WLAN 802.11 (EF007179)
Valor da característicaNão
Nome da característicaRádio padrão GPRS (EF008523)
Valor da característicaNão
Nome da característicaRádio padrão GSM (EF008524)
Valor da característicaNão
Nome da característicaUMTS padrão de rádio (EF008525)
Valor da característicaNão
Nome da característicaMestre de Link IO (EF007298)
Valor da característicaNão
Nome da característicaRedundância (EF003156)
Valor da característicaNão
Nome da característicaCom separação potencial (EF003272)
Valor da característicaNão
Nome da característicaSIL de acordo com IEC 61508 (EF009889)
Valor da característicaNenhum
Nome da característicaAdequado para funções de segurança (EF001597)
Valor da característicaNão
Nome da característicaNível de desempenho de acordo com EN ISO 13849-1 (EF007399)
Valor da característicaNenhum
Nome da característicaEquipamento associado (Ex ia) (EF004141)
Valor da característicaNão
Nome da característicaEquipamento associado (Ex ib) (EF004142)
Valor da característicaNão
Nome da característicaCategoria de segurança contra explosão de gás (EF003997)
Valor da característicaNenhum
Nome da característicaCategoria de segurança contra explosão para poeira (EF003998)
Valor da característicaNenhum
Nome da característicaLargura (EF000008)
Valor da característica45 mm
Nome da característicaAltura (EF000040)
Valor da característica99 mm
Nome da característicaProfundidade (EF000049)
Valor da característica115 mm
